¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 FSI, VW Golf IV Hatchback (1J1) 1.8 4motion, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6 16V … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

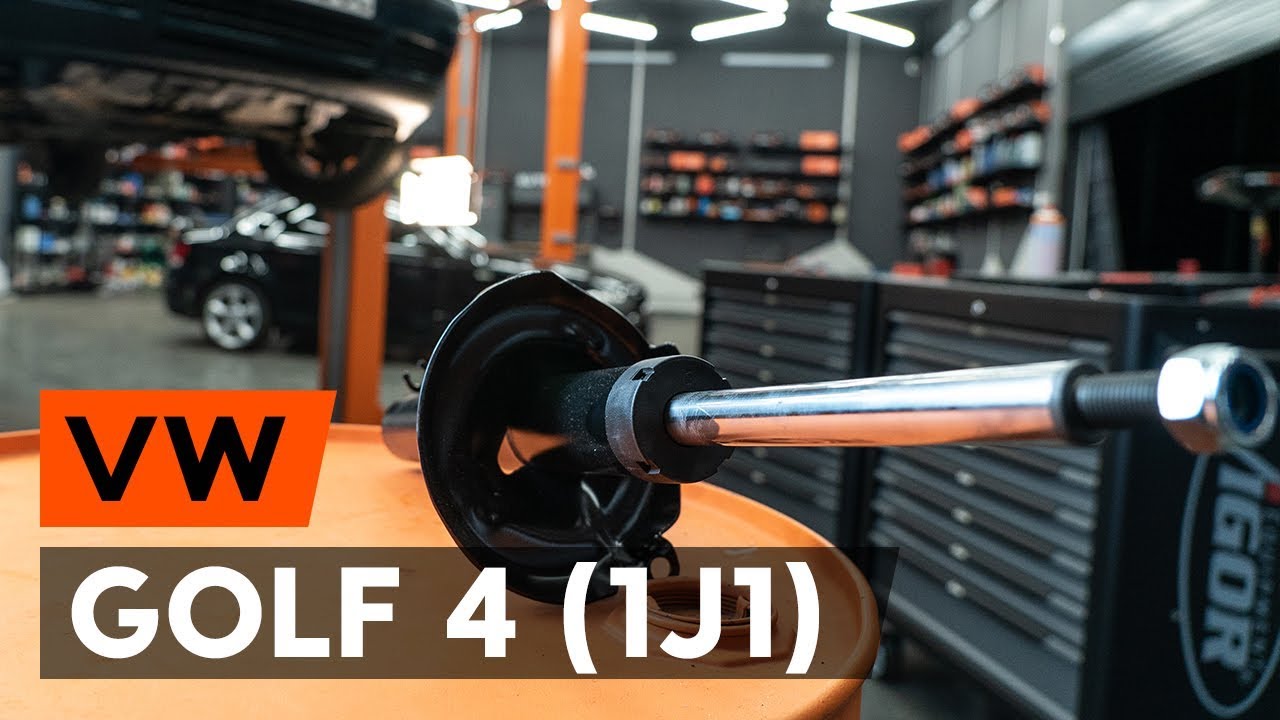

Cómo cambiar los puntal amortiguador delantero en VW GOLF 4 (1J1) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - VW Golf 4 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Amortiguadores para Golf IV Hatchback (1J1) y otros modelos VW

Amortiguador

Amortiguador telescópico

        Amortiguador para VW Golf IV Hatchback (1J1) 2.0 Gasolina (115 cv)

        Amortiguador para VW Golf IV Hatchback (1J1) 1.8 Gasolina (125 cv)

        Amortiguador para VW Golf IV Hatchback (1J1) 1.9 TDI Gasóleo (90 cv)

        Amortiguador para VW Golf IV Hatchback (1J1) 2.3 V5 Gasolina (170 cv)

        Amortiguador para VW Golf IV Hatchback (1J1) 2.3 V5 4motion Gasolina (150 cv)

        Amortiguador para VW Golf IV Hatchback (1J1) 1.8 T Gasolina (150 cv)

        Amortiguador para VW Golf IV Hatchback (1J1) 1.6 Gasolina (100 cv)

        Amortiguador para VW Golf IV Hatchback (1J1) 1.9 TDI Gasóleo (130 cv)

        Amortiguador para VW Golf IV Hatchback (1J1) 1.9 TDI Gasóleo (115 cv)

Sustitución: amortiguador telescópico - VW Golf 4. Consejo:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 18

                        Llave Combinada n.º 22

                        Llave de vaso n° 13

                        Llave de vaso n° 18

                        Llave de vaso n° 21

                        Broca hexagonal no. H7

                        Vaso de 12 puntos n° 30

                        Llave de impacto para llantas n.º 17

                        Vaso para amortiguador

                        Llave de trinquete

                        Llave dinamométrica

                        Destornillador Plano

                        Punzón

                        Llave giramachos

                        Martillo

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - VW Golf 4. Los expertos de AUTODOC recomiendan:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: amortiguador telescópico - VW Golf 4. Utilice el siguiente procedimiento:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.

Paso 3

Afloje la sujeción superior del soporte del amortiguador. Usa una llave mixta del n.º 22. Use Vaso HEX No. H7.
Paso 4

Limpie la sujeción del cubo de rueda. Use el aerosol WD-40.
Paso 5

Afloje la sujeción del eje de transmisión. Utilice un vaso 12 puntos nº 30. Utilice una llave giramachos.
Paso 6

Asegure las ruedas con cuñas.
Paso 7

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 8

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 9

Desatornille los pernos de la rueda.

Sustitución: amortiguador telescópico - VW Golf 4. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 10

Retire la rueda.
Paso 11

Desconecte la fijación del cable del sensor ABS de la pata amortiguadora. Utilice un destornillador plano.
Paso 12.1

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección.

Paso 12.2

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 13. Utilice una llave giramachos.
Paso 14

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Utilice un vaso 12 puntos nº 30.
Paso 15

Tratar las acanaladuras de la junta homocinética del eje de transmisión. Use el aerosol WD-40.
Paso 16

Quite el árbol de impulsión. Use un punzón. Utilice un martillo.
Paso 17

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 18

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete. Utilice una llave giramachos.
Paso 19

Retire el perno de sujeción.
Paso 20

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador.
Paso 21

Descienda el gato de transmisión hidráulica unos 10-15 cm.

AUTODOC recomienda:
VW Golf 4 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 22

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 23

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
VW Golf 4 - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 24

Retire la pata amortiguadora.
Paso 25

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - VW Golf 4. Consejo de los expertos de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 26

Comprima el resorte.
Paso 27

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 28

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 29

Quite el apoyo superior de la pata.
Paso 30

Suelte el resorte helicoidal.
Paso 31

Quite el resorte.
Paso 32

Quite el guardapolvo y el tope del amortiguador.

Sustitución: amortiguador telescópico - VW Golf 4. Los profesionales recomiendan:
Atentamente examine la cazoleta, el guardapolvo, el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 33

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - VW Golf 4. Los expertos de AUTODOC recomiendan:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 34

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 35

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 36

Instale el resorte en el amortiguador.
Paso 37

Comprima el resorte.
Paso 38

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 39

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: amortiguador telescópico - VW Golf 4. AUTODOC recomienda:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 40

Abra el resorte.
Paso 41

Retire el puntal amortiguador que está montado.
Paso 42

Instale la pata amortiguadora en el arco de la rueda.
Paso 43

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 13. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. VW Golf 4
Paso 44

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 45

Fije la pata amortiguadora en el muñón de dirección.
Paso 46

Instale el perno de sujeción.
Paso 47

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW Golf 4. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 48

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 49

Tratar las acanaladuras de la junta homocinética del eje de transmisión. Use grasa de cobre.

Paso 50

Instale el árbol propulsor en el cubo de rueda.
Paso 51

Atornille las sujeciones de la rótula. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 52

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Usa una llave mixta del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 53

Conecte la fijación del cable del sensor ABS a la pata amortiguadora.
Paso 54

Atornille la tuerca del árbol propulsor. Utilice un vaso 12 puntos nº 30. Utilice una llave giramachos.
Paso 55

Trate las sujeciones del amortiguador. Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 56

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 57

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW Golf 4. Después de haber aplicado el spray, espere unos minutos.
Paso 58

Instale la rueda.

Sustitución: amortiguador telescópico - VW Golf 4. Consejo:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 59

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 60

Baje el automóvil.
Paso 61

Apriete la tuerca del eje de transmisión. Utilice un vaso 12 puntos nº 30. Utilice una llave dinamométrica. Apriételo a un par de 200 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 62

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 63

Atornille la atadura superior del soporte del mostrador del amortizador. Usa una llave mixta del n.º 22. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 64

Retire los gatos y las cuñas.
Paso 65

Retire el protector de aletas del guardabarros.

Paso 66

Cierre la capota.
