Cómo cambiar: amortiguador telescópico de la parte delantera - VW Polo 9N | Guía de sustitución

descargas: 30

Vistas: 437

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Polo IV Hatchback (9N, 9A) 1.4 16V, VW Polo IV Hatchback (9N, 9A) 1.9 TDI, VW Polo IV Hatchback (9N, 9A) 1.4 TDI, VW Polo IV Hatchback (9N, 9A) 1.4 16V, VW Polo IV Hatchback (9N, 9A) 1.2 12V, VW Polo IV Hatchback (9N, 9A) 1.9 SDI, VW Polo IV Hatchback (9N, 9A) 1.2, VW Polo IV Hatchback (9N, 9A) 1.4 16V, VW Polo IV Hatchback (9N, 9A) 1.4 FSI, VW Polo IV Hatchback (9N, 9A) 1.9 TDI, VW Polo IV Hatchback (9N, 9A) 1.4 TDI, VW Polo IV Hatchback (9N, 9A) 1.4 TDI, VW Polo IV Hatchback (9N, 9A) 1.8 GTI, VW Polo IV Hatchback (9N, 9A) 1.6 16V, VW Polo IV Hatchback (9N, 9A) 1.2, VW Polo IV Hatchback (9N, 9A) 1.2 12V, VW Polo IV Hatchback (9N, 9A) 1.4 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

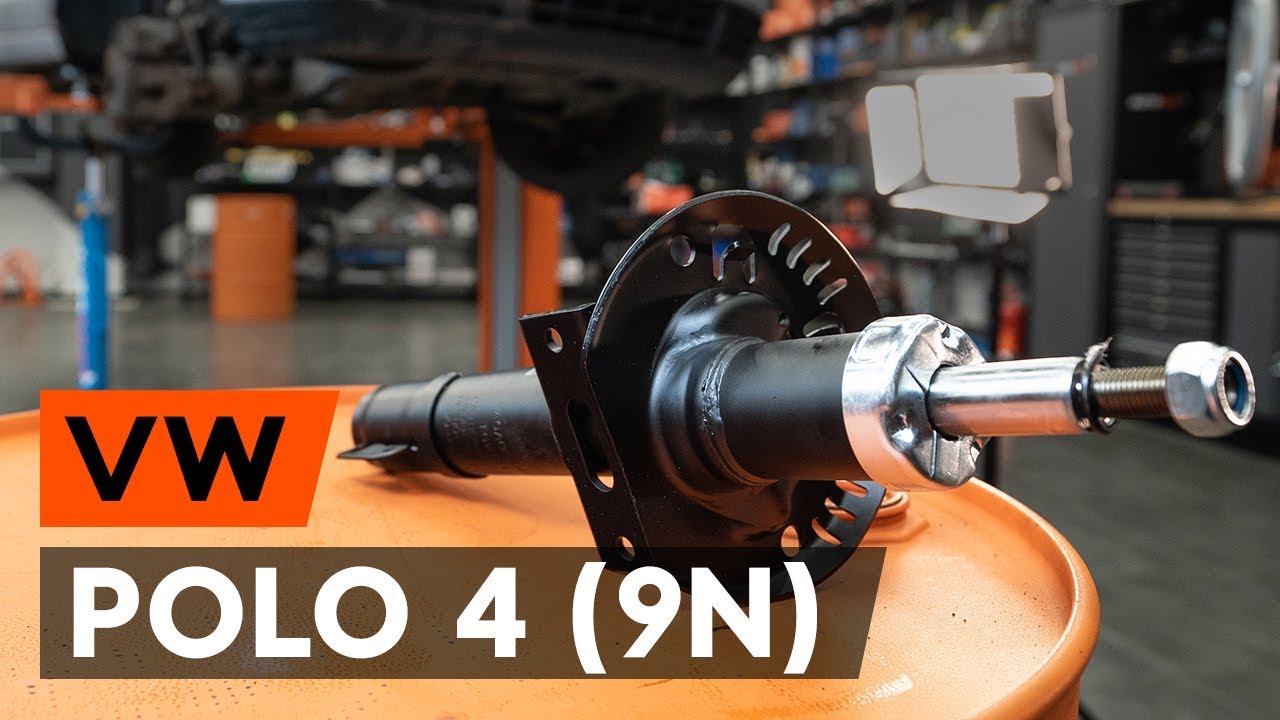

Cómo cambiar los puntal amortiguador delantero en VW POLO 4 (9N) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - VW Polo 9N | Guía de sustitución

Productos alternativos

Amortiguador

Sustitución: amortiguador telescópico - VW Polo 9N. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave de vaso n° 12

                      Llave de vaso n° 13

                      Llave de vaso n° 16

                      Llave de vaso n° 18

                      Llave de vaso n° 21

                      Vaso Punta XZN n° 12

                      Vaso de 12 puntos n° 30

                      Broca hexagonal no. H6

                      Vaso para amortiguador

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Punzón

                      Llave giramachos

                      Martillo

                      Compresor hidráulico de muelles de amortiguador

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - VW Polo 9N. AUTODOC recomienda:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW Polo 9N - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use el aerosol WD-40.
Paso 4

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 5

Asegure las ruedas con cuñas.
Paso 6

Destornille la tuerca que fija el cubo. Utilice un vaso 12 puntos nº 30. Utilice una llave giramachos.
Paso 7

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 8

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 9

Desatornille los pernos de la rueda.

Sustitución: amortiguador telescópico - VW Polo 9N. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 10

Retire la rueda.
Paso 11

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 12

Destornille la tuerca y quite la barra del estabilizador desde la pata amortiguadora. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 13

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Separe el latiguillo de freno del puntal amortiguador. Use un vaso de impacto del n.º 12.
Paso 15

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice las puntas XZN #12. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete. Utilice una llave giramachos.
Paso 16

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW Polo 9N. Después de haber aplicado el spray, espere unos minutos.Use gafas protectoras.
Paso 17

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 13. Utilice una llave giramachos.
Paso 18

Desconecte la bisagra esférica del brazo.
Paso 19

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Utilice un vaso 12 puntos nº 30.

Paso 20

Quite el árbol de impulsión. Use un punzón. Utilice un martillo.

Paso 21

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 22

Retire el perno de sujeción.
Paso 23

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete.
Paso 24

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 25

Destornille la fijación superior de la pata amortiguadora.

AUTODOC recomienda:
VW Polo 9N - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 26

Retire la pata amortiguadora.
Paso 27

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - VW Polo 9N. Consejo de los expertos de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 28

Comprima el resorte.
Paso 29

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 30

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 31

Quite la cazoleta, el guardapolvos y el tope del amortiguador.
Paso 32

Suelte el resorte helicoidal.
Paso 33

Quite el resorte.
Paso 34

Retire el amortiguador viejo del compresor de muelles hidráulico.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW Polo 9N. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 35

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 36

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 37

Instale el resorte en el amortiguador.
Paso 38

Comprima el resorte.
Paso 39

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 40

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: amortiguador telescópico - VW Polo 9N. Los expertos de AUTODOC recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 41

Abra el resorte.
Paso 42

Retire el puntal amortiguador que está montado.
Paso 43

Instale la pata amortiguadora en el arco de la rueda.
Paso 44

Fije las sujeciones superiores del puntal amortiguador. No lo apriete.

Sustitución: amortiguador telescópico - VW Polo 9N. Consejo de AUTODOC:
Para evitar lesiones, sujete el amortiguador al atornillar los pernos de sujeción.
Paso 45

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 46

Fije la pata amortiguadora en el muñón de dirección.
Paso 47

Instale el perno de sujeción. Use un vaso de impacto del n.º 18.
Paso 48

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #12. Utilice una llave de trinquete.
Paso 49

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 50

Retire la cazoleta de por debajo del muñón de dirección.

Sustitución: amortiguador telescópico - VW Polo 9N. AUTODOC recomienda:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 51

Instale el árbol propulsor en el cubo de rueda.

Paso 52

Limpie el asiento de montaje de la rótula. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 53

Sujete la rótula al brazo de control.
Paso 54

Atornille las sujeciones de la rótula. Use un vaso de impacto del n.º 13.
Paso 55

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 56

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 57

Atornille la tuerca del árbol propulsor. Utilice un vaso 12 puntos nº 30.
Paso 58

En la pata fije el latiguillo del sistema de freno. Use un vaso de impacto del n.º 12.
Paso 59

Instale la barra del estabilizador de estabilidad transversal.
Paso 60

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 61

Trate todas las articulaciones del brazo. Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 62

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 63

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: amortiguador telescópico - VW Polo 9N. Consejo:
Después de aplicar el aerosol, espere unos minutos.
Paso 64

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. VW Polo 9N
Paso 65

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 66

Baje el automóvil.
Paso 67

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 68

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 69

Atornille la tuerca de fijación del cubo de la rueda. Utilice un vaso 12 puntos nº 30. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.+45°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 70

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 71

Retire los gatos y las cuñas.

Paso 72

Retire el protector de aletas del guardabarros.
Paso 73

Cierre la capota.
