Cómo cambiar: amortiguador telescópico de la parte delantera - VW Sharan 1 | Guía de sustitución

descargas: 10

Vistas: 179

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 16V, VW SHARAN (7M8, 7M9, 7M6) 2.0 LPG, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

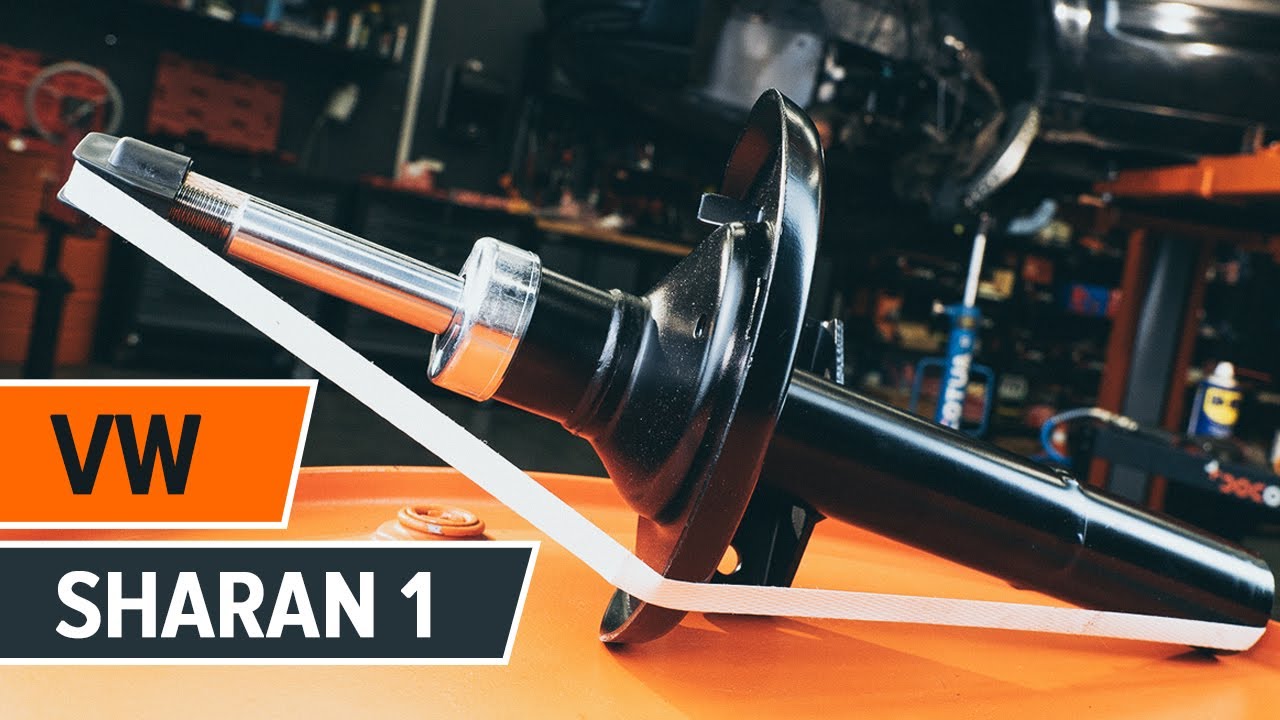

Cómo cambiar los puntal amortiguador parte delantera en VW SHARAN 1 [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - VW Sharan 1 | Guía de sustitución

Productos alternativos

Amortiguador

Sustitución: amortiguador telescópico - VW Sharan 1. Consejo de AUTODOC:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa cerámica

                      Grasa de cobre

                      Llave dinamométrica

                      Llave Combinada n.º 16

                      Llave de vaso n° 10

                      Llave de vaso n° 18

                      Llave de vaso n° 19

                      Llave de vaso n° 27

                      Vaso para tuerca de amortiguador de 21 mm

                      Vaso para amortiguador

                      Broca HEXagonal no. H7

                      Broca HEXagonal no. H8

                      Llave de impacto para llantas n.º 19

                      Llave de trinquete

                      Llave giramachos

                      compresor hidráulico de muelles de amortiguador

                      Palanca

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - VW Sharan 1. Consejo de los expertos de AUTODOC:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW Sharan 1 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Desatornille el tapón del depósito del líquido de frenos.
Paso 4

Retire el sello de la rejilla del capó.
Paso 5

Desenrosque las sujeciones del panel de plástico. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 6

Retire el panel de plástico.
Paso 7

Limpie la sujeción superior del soporte del puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 8

Afloje la sujeción superior del soporte del amortiguador. Vaso para tuerca de amortiguador de 21 mm. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 9

Asegure las ruedas con cuñas.

Paso 10

Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 27. Utilice una llave giramachos.
Paso 11

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 12

Levante el coche.

Sustitución: amortiguador telescópico - VW Sharan 1. Consejo de AUTODOC:
Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 13

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW Sharan 1
Paso 14

Retire la rueda.
Paso 15

Limpie la sujeción que conecta el enlace de la barra estabilizadora al puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 17

Retire el enlace estabilizador de estabilidad transversal.
Paso 18

Desconecte el cableado del sensor ABS.
Paso 19

Separe el latiguillo de freno del puntal amortiguador.
Paso 20

Separe las pastillas de freno. Use una palanca.
Paso 21

Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 22

Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 27. Utilice una llave de trinquete.
Paso 23

Retire los pernos de sujeción.
Paso 24

Retire la pinza del freno junto con su soporte.

Sustitución: amortiguador telescópico - VW Sharan 1. Consejo de los expertos de AUTODOC:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.
Paso 25

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 27. Utilice una llave de trinquete.
Paso 26

Retire el perno de sujeción.
Paso 27

Limpie la sujeción inferior que conecta el puntal de suspensión con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 28

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 29

Retire el perno de sujeción.
Paso 30

Limpie las sujeciones que conectan la rótula con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 31

Desenrosque las sujeciones de la rótula de la mangueta de dirección. Use Vaso HEX No. H8. Utilice una llave de trinquete.
Paso 32

Retire los pernos de sujeción.
Paso 33

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 34

Desconecte el soporte esférico del muñón de dirección.
Paso 35

Separe el eje de transmisión de la mangueta de dirección.

AUTODOC recomienda:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 36

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador.
Paso 37

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 38

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
VW Sharan 1 - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 39

Retire la pata amortiguadora.
Paso 40

Ponga el puntal de suspensión en el compresor de muelles.

Sustitución: amortiguador telescópico - VW Sharan 1. Consejo de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 41

Comprima el resorte.
Paso 42

Limpie el vástago del pistón del puntal. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 43

Destornille la tuerca de la varilla de la pata amortiguadora. Vaso para tuerca de amortiguador de 21 mm. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 44

Quite el apoyo superior de la pata.
Paso 45

Suelte el resorte helicoidal.
Paso 46

Quite el resorte.
Paso 47

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW Sharan 1. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 48

Retire el amortiguador viejo del compresor de muelles hidráulico.
Paso 49

Instale el nuevo amortiguador en el compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - VW Sharan 1. Los profesionales recomiendan:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 50

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 51

Instale el resorte en el amortiguador.
Paso 52

Comprima el resorte.
Paso 53

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 54

Apriete la tuerca de la varilla de la pata amortiguadora. Vaso para tuerca de amortiguador de 21 mm. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

AUTODOC recomienda:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 55

Abra el resorte.
Paso 56

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 57

Retire el puntal amortiguador que está montado.
Paso 58

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 59

Limpie las sujeciones que conectan la rótula con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 60

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 61

Tratar las acanaladuras de la junta homocinética del eje de transmisión. Use grasa de cobre.
Paso 62

Instale la pata amortiguadora en el arco de la rueda.
Paso 63

Atornille las sujeciones superiores del soporte del puntal de suspensión. No lo apriete.

AUTODOC recomienda:
VW Sharan 1 - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 64

Fije la pata amortiguadora en el muñón de dirección.
Paso 65

Instale el perno de sujeción.
Paso 66

Atornille la sujeción inferior del puntal de suspensión. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 67

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW Sharan 1. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 68

Instale la mangueta de dirección en el eje de la junta homocinética.
Paso 69

Conecte la rótula a la mangueta de dirección.
Paso 70

Instale el perno de sujeción.
Paso 71

Atornille la sujeción del eje CV. Use un vaso de impacto del n.º 27. Utilice una llave de trinquete.
Paso 72

Instale los pernos de sujeción.
Paso 73

Apriete las sujeciones que conectan la rótula con la mangueta de dirección. Use Vaso HEX No. H8. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 74

Instale la pinza del freno junto con su soporte.
Paso 75

Instale los pernos de sujeción.
Paso 76

Apriete las sujeciones del soporte de la pinza de freno. Use un vaso de impacto del n.º 27. Utilice una llave dinamométrica. Apriételo a un par de 200 Nm.
Paso 77

Instale la barra del estabilizador de estabilidad transversal.
Paso 78

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.
Paso 79

Apriete las sujeciones inferiores del puntal de suspensión. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 80

Conecte el cableado del sensor ABS.
Paso 81

Una el latiguillo de freno al puntal de suspensión.
Paso 82

Trate las sujeciones de la rótula. Use grasa de cobre.
Paso 83

Trate la sujeción que conecta el puntal de suspensión a la mangueta de dirección. Use grasa de cobre.
Paso 84

Trate la sujeción que conecta la bieleta de la barra estabilizadora al puntal de suspensión. Use grasa de cobre.
Paso 85

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 86

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 87

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW Sharan 1. Después de haber aplicado el spray, espere unos minutos.
Paso 88

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Sharan 1
Paso 89

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 90

Baje el automóvil.
Paso 91

Apriete el elemento de sujeción del palier. Use un vaso de impacto del n.º 27. Utilice una llave dinamométrica. Apriételo a un par de 150 Nm.+90°
Paso 92

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 170 Nm.
Paso 93

Retire los gatos y las cuñas.
Paso 94

Apriete las sujeciones superiores del soporte del puntal de suspensión. Vaso para tuerca de amortiguador de 21 mm. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.
Paso 95

Trate la sujeción superior del soporte del puntal de suspensión. Use grasa de cobre.
Paso 96

Instale el panel de plástico.
Paso 97

Enrosque las sujeciones del panel de plástico. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 98

Instale el sello de la rejilla del capó.

Sustitución: amortiguador telescópico - VW Sharan 1. Consejo:
Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 99

Apriete el tapón del depósito de líquido del freno.
Paso 100

Retire el protector de aletas del guardabarros.
Paso 101

Cierre la capota.

¿Le ha resultado útil este manual?

Por favor, califique este manual en una escala del 1 al 5. Si usted tuviera alguna cuestión, no dude en preguntarnos.

¿Necesita neumáticos nuevos?

Descubra qué dimensiones de neumáticos y de ruedas son compatibles con el modelo VW Sharan I (7M8, 7M9, 7M6)

Medidas ruedas VW Sharan 1

Cómo cambiar: amortiguadores de la parte trasera - VW Sharan 1 | Guía de sustitución

Descargar gratis
1.8 MB
Cómo cambiar: muelles de suspensión de la parte trasera - VW Sharan 1 | Guía de sustitución

Descargar gratis
1.85 MB
Cómo cambiar: muelles de suspensión de la parte delantera - VW Sharan 1 | Guía de sustitución

Descargar gratis
4.45 MB
Cómo cambiar: pastillas de freno de la parte delantera - VW Sharan 1 | Guía de sustitución

Descargar gratis
1.62 MB
Cómo cambiar: pastillas de freno de la parte trasera - VW Sharan 1 | Guía de sustitución

Descargar gratis
1.88 MB
Cómo cambiar: discos de freno de la parte delantera - VW Sharan 1 | Guía de sustitución

Descargar gratis
2.3 MB

Cómo cambiar: amortiguadores de la parte trasera - VW Sharan II (7N1, 7N2) | Guía de sustitución

Descargar gratis
2.87 MB
Cómo cambiar: amortiguador telescópico de la parte delantera - VW SHARAN (7N1, 7N2) | Guía de sustitución

Descargar gratis
3.88 MB
Cómo cambiar: amortiguadores de la parte trasera - VW Sharan 1 | Guía de sustitución

Descargar gratis
1.8 MB
Cómo cambiar: amortiguadores de la parte trasera - VW Sharan Furgón (7M) | Guía de sustitución

Descargar gratis
1.73 MB
Cómo cambiar: amortiguador telescópico en un coche

Universal

Descargar gratis
1.53 MB
Cómo cambiar: amortiguadores en un coche

Universal

Descargar gratis
1.07 MB

¡Active su asistente de mantenimiento del coche!

Realice un seguimiento de los gastos, gestione los registros, programe las sustituciones y mucho más.

Diferencias importantes entre herramientas para coches | Consejos de AUTODOC

666K visualizaciones

Publicado el: 16/12/2021
Cómo cambiar un motor M50 en un BMW E30 Turbo | Proyecto AUTODOC

4K visualizaciones

Publicado el: 15/02/2021
Cómo sustituir un perno de rueda | Consejos de AUTODOC

254K visualizaciones

Publicado el: 08/12/2020
Aditivos para el motor del coche | AUTODOC

15K visualizaciones

Publicado el: 13/04/2021
