Cómo cambiar: amortiguador telescópico de la parte delantera - VW T5 Transporter | Guía de sustitución

descargas: 21

Vistas: 467

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TSI 4motion, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI 4motion, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 BiFuel, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los puntal amortiguador parte delantera en VW T5 TRANSPORTER Furgón [VÍDEO DE AUTODOC]

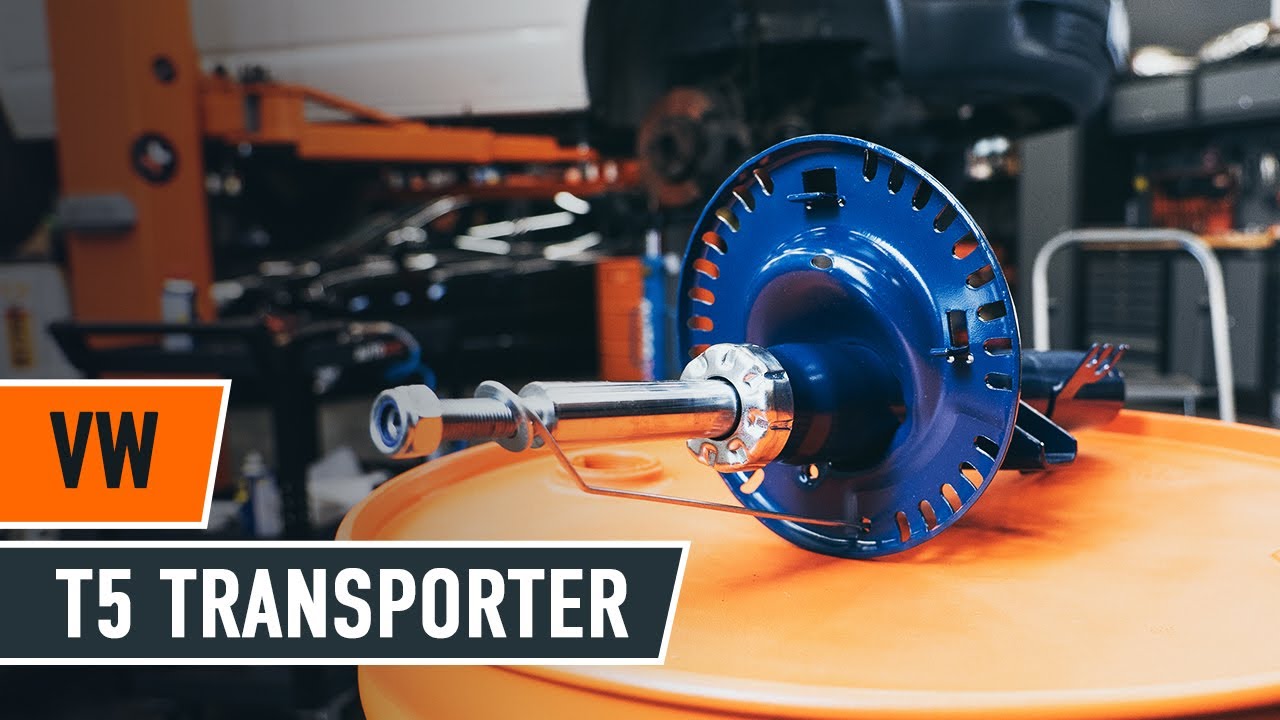

Cómo cambiar: amortiguador telescópico de la parte delantera - VW T5 Transporter | Guía de sustitución

Productos alternativos

Amortiguador

Sustitución: amortiguador telescópico - VW T5 Transporter. Herramientas que podría necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave dinamométrica

                      Llave Combinada n.º 21

                      Llave de vaso n° 13

                      Llave de vaso n° 18

                      Llave de vaso n° 21

                      Llave de vaso n° 30

                      Vaso para amortiguador

                      Broca hexagonal No. H7

                      Punta XZN n° 14

                      Llave de impacto para llantas n.º 19

                      Llave de trinquete

                      Destornillador Plano

                      Llave giramachos

                      compresor hidráulico de muelles de amortiguador

                      Palanca

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - VW T5 Transporter. Consejo de AUTODOC:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW T5 Transporter - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire las cubiertas de las tuercas del brazo del limpiaparabrisas. Utilice un destornillador plano.
Paso 4

Limpie las sujeciones de los brazos del limpiaparabrisas. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 5

Desenrosque las fijaciones de los brazos del limpiaparabrisas. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 6

Retire los brazos del limpiaparabrisas.
Paso 7

Retire el sello de la rejilla del capó.
Paso 8

Eleve y retire la rejilla del capó.
Paso 9

Quite la tapa del soporte del amortiguador.
Paso 10

Limpie la sujeción superior del soporte del puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Afloje la sujeción superior del soporte del amortiguador. Use Vaso HEX No. H7. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 12

Asegure las ruedas con cuñas.

Paso 13

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 14

Limpie el tornillo de sujeción del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 15

Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 30. Utilice una llave giramachos.
Paso 16

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 17

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. VW T5 Transporter
Paso 18

Retire la rueda.
Paso 19

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 20

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 21

Retire el enlace estabilizador de estabilidad transversal.
Paso 22

Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora.
Paso 23

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 30. Utilice una llave de trinquete.
Paso 24

Retire la tuerca de sujeción.

Paso 25

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW T5 Transporter. Después de haber aplicado el spray, espere unos minutos.Use gafas protectoras.Use un respirador.
Paso 26

Destornille la fijación del soporte esférico del muñón de dirección. Utilice las puntas XZN #14. Utilice una llave de trinquete.
Paso 27

Desconecte el soporte esférico del muñón de dirección. Use una palanca.
Paso 28

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 29

Quite el árbol de impulsión.
Paso 30

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 31

Desenrosque las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 32

Retire los pernos de sujeción.
Paso 33

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete.
Paso 34

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 35

Desenrosque las sujeciones superiores del soporte del puntal de suspensión.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. VW T5 Transporter
Paso 36

Retire la pata amortiguadora.
Paso 37

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - VW T5 Transporter. Consejo de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 38

Comprima el resorte.
Paso 39

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 40

Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 41

Quite el apoyo superior de la pata.
Paso 42

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW T5 Transporter. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 43

Suelte el resorte helicoidal.
Paso 44

Quite el resorte.
Paso 45

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - VW T5 Transporter. Consejo:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 46

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 47

Instale el resorte en el amortiguador.
Paso 48

Comprima el resorte.
Paso 49

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 50

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 51

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 80 Nm.
Paso 52

Abra el resorte.
Paso 53

Retire el puntal amortiguador que está montado.
Paso 54

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 55

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 56

Instale la pata amortiguadora en el arco de la rueda.
Paso 57

Atornille las sujeciones superiores del soporte del puntal de suspensión. No lo apriete.

AUTODOC recomienda:
VW T5 Transporter - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 58

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 59

Fije la pata amortiguadora en el muñón de dirección.
Paso 60

Instale los pernos de sujeción.
Paso 61

Atornille las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 62

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 63

Instale el árbol de impulsión.
Paso 64

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
VW T5 Transporter - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 65

Conecte el soporte esférico al muñón de dirección.

Paso 66

Atornille la sujeción que conecta la rótula a la mangueta de dirección. Utilice las puntas XZN #14. Utilice una llave de trinquete.
Paso 67

Apriete la sujeción que conecta la rótula a la mangueta de dirección. Utilice las puntas XZN #14. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.+45°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 68

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 125 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 69

Limpie los asientos de montaje de la bieleta de barra estabilizadora. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 70

Instale la barra del estabilizador de estabilidad transversal.
Paso 71

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.+45°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 72

Conecte la fijación del cable del sensor ABS a la pata amortiguadora. En la pata fije el latiguillo del sistema de freno.
Paso 73

Instale la tuerca de sujeción.
Paso 74

Atornille la tuerca del árbol propulsor. Use un vaso de impacto del n.º 30. Utilice una llave de trinquete.
Paso 75

Trate todas las articulaciones del brazo. Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 76

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 77

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW T5 Transporter. Después de haber aplicado el spray, espere unos minutos.
Paso 78

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW T5 Transporter
Paso 79

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 80

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 180 Nm.
Paso 81

Apriete la tuerca del eje de transmisión. Use un vaso de impacto del n.º 30. Utilice una llave dinamométrica. Apriételo a un par de 200 Nm.
Paso 82

Retire los gatos y las cuñas.
Paso 83

Atornille la atadura superior del soporte del mostrador del amortizador. Usa una llave mixta del n.º 21. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 80 Nm.
Paso 84

Trate la sujeción superior del soporte del puntal de suspensión. Use grasa de cobre.
Paso 85

Instale la tapa del soporte del amortiguador.
Paso 86

Instale y asegure la rejilla del capó.
Paso 87

Instale el sello de la rejilla del capó.
Paso 88

Instale los brazos del limpiaparabrisas.

Sustitución: amortiguador telescópico - VW T5 Transporter. Los expertos de AUTODOC recomiendan:
Asegúrese de no mezclar los brazos de los limpiaparabrisas de los lados del conductor y del pasajero.
Paso 89

Apriete las sujeciones del brazo del limpiaparabrisas. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.
Paso 90

Instale las cubiertas de las tuercas de los brazos del limpiaparabrisas.
Paso 91

Retire el protector de aletas del guardabarros.
Paso 92

Cierre la capota.
