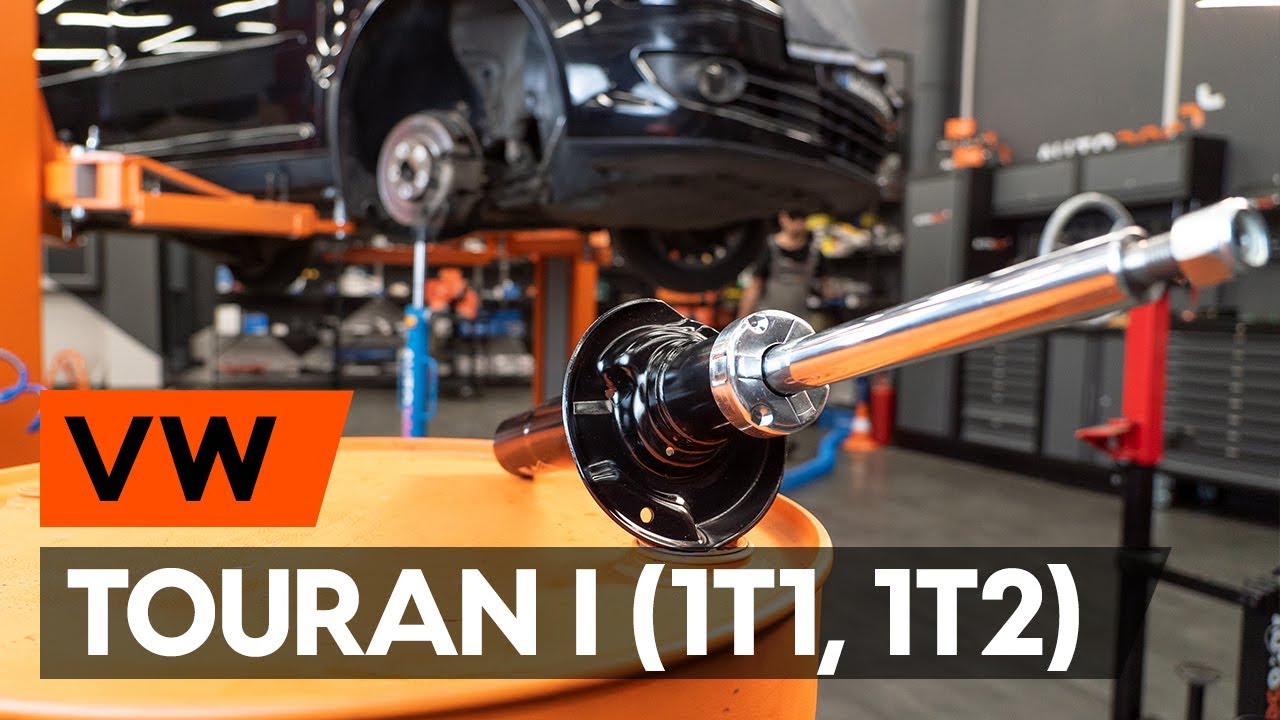

Cómo cambiar: amortiguador telescópico de la parte delantera - VW Touran 1T1 1T2 | Guía de sustitución

descargas: 16

Vistas: 182

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 1.6 FSI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.6, VW TOURAN (1T1, 1T2) 2.0 FSI, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 2.0 EcoFuel, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI EcoFuel … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los puntal amortiguador delantero en VW TOURAN 1 (1T1, 1T2) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - VW Touran 1T1 1T2 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Amortiguadores para TOURAN (1T1, 1T2) y otros modelos VW

Productos alternativos

Amortiguador

Sustitución: amortiguador telescópico - VW Touran 1T1 1T2. Herramientas usted necesita:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 11

                      Llave Combinada n.º 17

                      Llave Combinada n.º 21

                      Broca hexagonal no. H6

                      Punta Torx T30

                      Vaso Punta XZN n° 12

                      Llave de vaso n° 13

                      Llave de vaso n° 16

                      Llave de vaso n° 18

                      Llave de vaso n° 19

                      Llave de vaso n° 21

                      Llave de vaso n° 24

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Vaso para amortiguador

                      Llave giramachos

                      Palanca

                      Compresor hidráulico de muelles de amortiguador

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - VW Touran 1T1 1T2. Los expertos de AUTODOC recomiendan:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: amortiguador telescópico - VW Touran 1T1 1T2. Utilice el siguiente procedimiento:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire el sello de la rejilla del capó.
Paso 4

Desatornille las sujeciones de la bandeja del limpiaparabrisas. Utilice Torx T30.
Paso 5

Retire la bandeja del limpiaparabrisas.
Paso 6

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 8

Asegure las ruedas con cuñas.
Paso 9

Afloje la sujeción del cubo de rueda. Use un vaso de impacto del n.º 24. Utilice una llave giramachos.
Paso 10

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 11

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 12

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW Touran 1T1 1T2
Paso 13

Retire la rueda.
Paso 14

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 15

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 16

Retire el enlace estabilizador de estabilidad transversal.
Paso 17

Limpie las sujeciones del soporte del latiguillo de freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 18

Destornille el bulón y quite el soporte de fijación del latiguillo de freno y el cable ABS. Usa una llave mixta del n.º 11.
Paso 19

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 20

Destornille la fijación inferior de la pata amortiguadora. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #12. Utilice una llave giramachos. Utilice una llave de trinquete.
Paso 21

Retire el perno de sujeción. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #12.
Paso 22

Retire el perno de sujeción. Use un vaso de impacto del n.º 24.
Paso 23

Limpie las ranuras de la junta homocinética del eje de transmisión. Use el aerosol WD-40.
Paso 24

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 25

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 16. Utilice una llave giramachos.
Paso 26

Desconecte la bisagra esférica del brazo. Use una palanca.
Paso 27

Desmonte el árbol propulsor del cubo de rueda.

Sustitución: amortiguador telescópico - VW Touran 1T1 1T2. Los profesionales recomiendan:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 28

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 29

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete.
Paso 30

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 31

Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 13.

Sustitución: amortiguador telescópico - VW Touran 1T1 1T2. AUTODOC recomienda:
Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 32

Retire la pata amortiguadora.
Paso 33

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - VW Touran 1T1 1T2. Consejo de los expertos de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 34

Comprima el resorte.
Paso 35

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 36

Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Usa una llave mixta del n.º 21. Utilice una llave de trinquete.
Paso 37

Quite el apoyo superior de la pata.
Paso 38

Suelte el resorte helicoidal.
Paso 39

Quite el resorte.
Paso 40

Quite el guardapolvo y el tope del amortiguador.

Sustitución: amortiguador telescópico - VW Touran 1T1 1T2. Los profesionales recomiendan:
Atentamente examine la cazoleta, el guardapolvo, el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 41

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - VW Touran 1T1 1T2. Consejo:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 42

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 43

Instale el resorte en el amortiguador.
Paso 44

Comprima el resorte.
Paso 45

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 46

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 47

Apriete la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: amortiguador telescópico - VW Touran 1T1 1T2. AUTODOC recomienda:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 48

Abra el resorte.
Paso 49

Retire el puntal amortiguador que está montado.
Paso 50

Instale la pata amortiguadora en el arco de la rueda.
Paso 51

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. VW Touran 1T1 1T2
Paso 52

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 53

Fije la pata amortiguadora en el muñón de dirección.
Paso 54

Instale el perno de sujeción.
Paso 55

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #12. Utilice una llave de trinquete.
Paso 56

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 57

Retire la cazoleta de por debajo del muñón de dirección.

Sustitución: amortiguador telescópico - VW Touran 1T1 1T2. Los expertos de AUTODOC recomiendan:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 58

Instale el árbol propulsor en el cubo de rueda.
Paso 59

Sujete la rótula al brazo de control.
Paso 60

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 61

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 62

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 63

Trate las sujeciones del amortiguador. Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 64

Instale la barra del estabilizador de estabilidad transversal.
Paso 65

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 66

Trate todas las juntas de la bieleta o enlace estabilizador. Use grasa de cobre.
Paso 67

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
VW Touran 1T1 1T2 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 68

Instale y apriete el perno del eje de transmisión. Use un vaso de impacto del n.º 24.
Paso 69

Instale el soporte de fijación del latiguillo de freno y el cable ABS. Usa una llave mixta del n.º 11.
Paso 70

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 71

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW Touran 1T1 1T2. Después de haber aplicado el spray, espere unos minutos.
Paso 72

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Touran 1T1 1T2
Paso 73

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 74

Baje el automóvil.
Paso 75

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 76

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 77

Instale la bandeja del limpiaparabrisas.
Paso 78

Atornille las sujeciones de la bandeja del limpiaparabrisas. Utilice Torx T30.
Paso 79

Instale el sello de la rejilla del capó.
Paso 80

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 81

Apriete el perno que conecta el eje de transmissión al cubo de la rueda. Use un vaso de impacto del n.º 24. Utilice una llave dinamométrica. Apriételo a un par de 200 Nm.+180°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 82

Retire los gatos y las cuñas.
Paso 83

Retire el protector de aletas del guardabarros.
Paso 84

Cierre la capota.
