¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
DODGE Caliber Hatchback 1.8, DODGE Caliber Hatchback 2.4, DODGE Caliber Hatchback 2.0 CRD, DODGE Caliber Hatchback 2.4 Turbo, DODGE Caliber Hatchback 2.2 CRD … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar amortiguadores traseros DODGE CALIBER INSTRUCCIÓN | AUTODOC

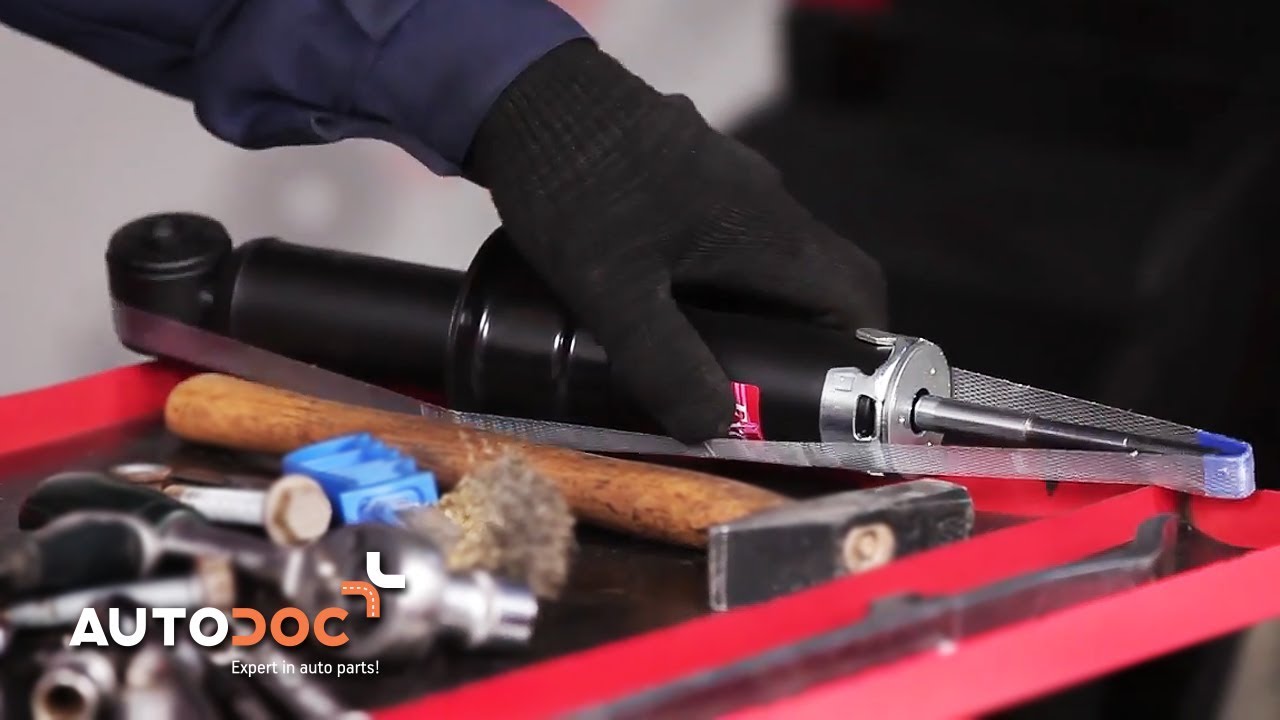

Cómo cambiar: amortiguador telescópico de la parte trasera - Dodge Caliber SRT4 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Amortiguadores para Caliber Hatchback y otros modelos DODGE

Amortiguador

        Amortiguador para Caliber Hatchback Gasolina (150 cv)

        Amortiguador para Caliber Hatchback Gasolina (170 cv)

        Amortiguador para Caliber Hatchback Gasóleo (140 cv)

        Amortiguador para Caliber Hatchback Gasolina (295 cv)

        Amortiguador para Caliber Hatchback Gasóleo (163 cv)

Sustitución: amortiguador telescópico - Dodge Caliber SRT4. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Grasa cerámica

                        Llave dinamométrica

                        Broca HEXagonal no. H5

                        Llave Combinada n.º 15

                        Llave Combinada n.º 18

                        Llave de vaso n° 10

                        Llave de vaso n° 13

                        Llave de vaso n° 18

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Llave ajustable

                        Palanca

                        Destornillador Plano

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Dodge Caliber SRT4. AUTODOC recomienda:

Ambos puntales amortiguadores de suspensión trasera deberían ser sustituidos simultáneamente.
El procedimiento de sustitución es idéntico para los amortiguadores izquierdo y derecho de la suspensión trasera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: amortiguador telescópico - Dodge Caliber SRT4. Utilice el siguiente procedimiento:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 3

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Dodge Caliber SRT4
Paso 5

Retire la rueda.
Paso 6

Limpie todas las juntas de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 7

Desatornille la sujeción que conecta la bieleta de barra estabilizadora con el brazo de control. Usa una llave mixta del n.º 15. Use Vaso HEX No. H5. Utilice una llave de trinquete.
Paso 8

Retire el enlace estabilizador de estabilidad transversal.
Paso 9

Limpie la sujeción inferior del puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 10

Desenrosque las sujeciones inferiores del puntal de suspensión. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 11

Retire el perno de sujeción.

Paso 12

Limpie las sujeciones que conectan el brazo de control al bastidor auxiliar (subchasis). Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13.1

Desenrosque los pernos del soporte del subchasis.

Paso 13.2

Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 14

Retire el soporte del subchasis.

Paso 15

Desenrosque la sujeción que conecta el brazo de control con el subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 16

Retire el perno de sujeción. Use una palanca.
Paso 17

Separe el brazo de control. Use una palanca.

Paso 18

Baje el automóvil.
Paso 19

Abra el maletero.
Paso 20

Retire el revestimiento inferior de la parte delantera del maletero.
Paso 21

Retire la cubierta lateral de plástico.
Paso 22.1

Retire la unidad de control electrónico.

Paso 22.2

Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 23

Separe el revestimiento de la parte lateral del maletero. Utilice un destornillador plano.
Paso 24

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 25

Destornille la fijación superior de la cazoleta de la pata amortiguadora. Usa una llave mixta del n.º 15.

AUTODOC recomienda:
Dodge Caliber SRT4 - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 26

Retire la pata amortiguadora.
Paso 27

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - Dodge Caliber SRT4. Consejo de los expertos de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 28

Comprima el resorte.
Paso 29

Retire la tapa de soporte del puntal suspensión. Utilice un destornillador plano.
Paso 30

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 31

Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 15. Use una llave ajustable.
Paso 32

Suelte el resorte helicoidal.

Paso 33

Retire el soporte del amortiguador, el fuelle guardapolvo y el tope.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Dodge Caliber SRT4. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 34

Quite el resorte.
Paso 35

Retire el espaciador de muelles de caucho.

AUTODOC recomienda:
Inspeccione los soportes de montaje de goma del resorte de suspensión. Reemplácelos si fuera necesario.
Paso 36

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - Dodge Caliber SRT4. Consejo:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 37

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 38

Instale el espaciador de muelles de goma.
Paso 39

Instale el resorte en el amortiguador.
Paso 40

Instale el soporte, el fuelle guardapolvo y el tope en un amortiguador nuevo.
Paso 41

Comprima el resorte.
Paso 42

Apriete la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 15. Use una llave ajustable. Apriételo a un par de 24 Nm.

Sustitución: amortiguador telescópico - Dodge Caliber SRT4. AUTODOC recomienda:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 43

Instale la tapa de soporte del puntal de suspensión.
Paso 44

Abra el resorte.
Paso 45

Retire el puntal amortiguador que está montado.

Paso 46

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 47

Instale la pata amortiguadora en el arco de la rueda.
Paso 48

Atornillen la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
Para evitar lesiones, sujete el amortiguador al atornillar los pernos de sujeción.
Paso 49

Atornille la atadura superior del soporte del mostrador del amortizador. Usa una llave mixta del n.º 15. Utilice una llave dinamométrica. Apriételo a un par de 48 Nm.
Paso 50

Sujete el revestimiento de la parte lateral del maletero.
Paso 51.1

Instale la unidad de control electrónico.

Paso 51.2

Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 52

Instale el panel de plástico lateral.
Paso 53

Instale el revestimiento inferior de la parte delantera del maletero.
Paso 54

Cierre el maletero.
Paso 55

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 56

Una el brazo de control.
Paso 57

Instale el perno de sujeción.

Paso 58

Atornille la sujeción que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 59

Instale el perno de sujeción. Use una palanca.
Paso 60

Apoye el brazo de control trasero. Utilice un gato de transmisión hidráulica.
Paso 61

Apriete las sujeciones inferiores del puntal de suspensión. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 99 Nm.
Paso 62

Apriete la sujeción que conecta el brazo de control con el subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 95 Nm.
Paso 63

Retire el apoyo de debajo del brazo de control trasero.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Dodge Caliber SRT4. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 64

Instale la barra del estabilizador de estabilidad transversal.

Paso 65

Apriete la sujeción que conecta la barra estabilizadora con el brazo de control. Usa una llave mixta del n.º 15. Use Vaso HEX No. H5. Utilice una llave dinamométrica. Apriételo a un par de 58 Nm.
Paso 66.1

Instale el soporte del subchasis. Apriete sus pernos.

Paso 66.2

Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 67

Trate las sujeciones del amortiguador. Trate todas las articulaciones del brazo. Trate todas las juntas de la bieleta o enlace estabilizador. Use grasa de cobre.

Paso 68

Trate la superficie en la cual la llanta de la rueda entra en contacto con el tambor del freno. Use grasa de cobre.
Paso 69

Instale la rueda.

Sustitución: amortiguador telescópico - Dodge Caliber SRT4. Consejo de los expertos de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 70

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 71

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 135 Nm.
Paso 72

Retire los gatos y las cuñas.
