Cómo cambiar: amortiguador telescópico de la parte trasera - Toyota Prius 2 | Guía de sustitución
descargas:
3
Vistas:
66
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
TOYOTA PRIUS Fastback (NHW20_) 1.5 Hybrid (NHW20_) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
TOYOTA PRIUS Fastback (NHW20_) 1.5 Hybrid (NHW20_) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

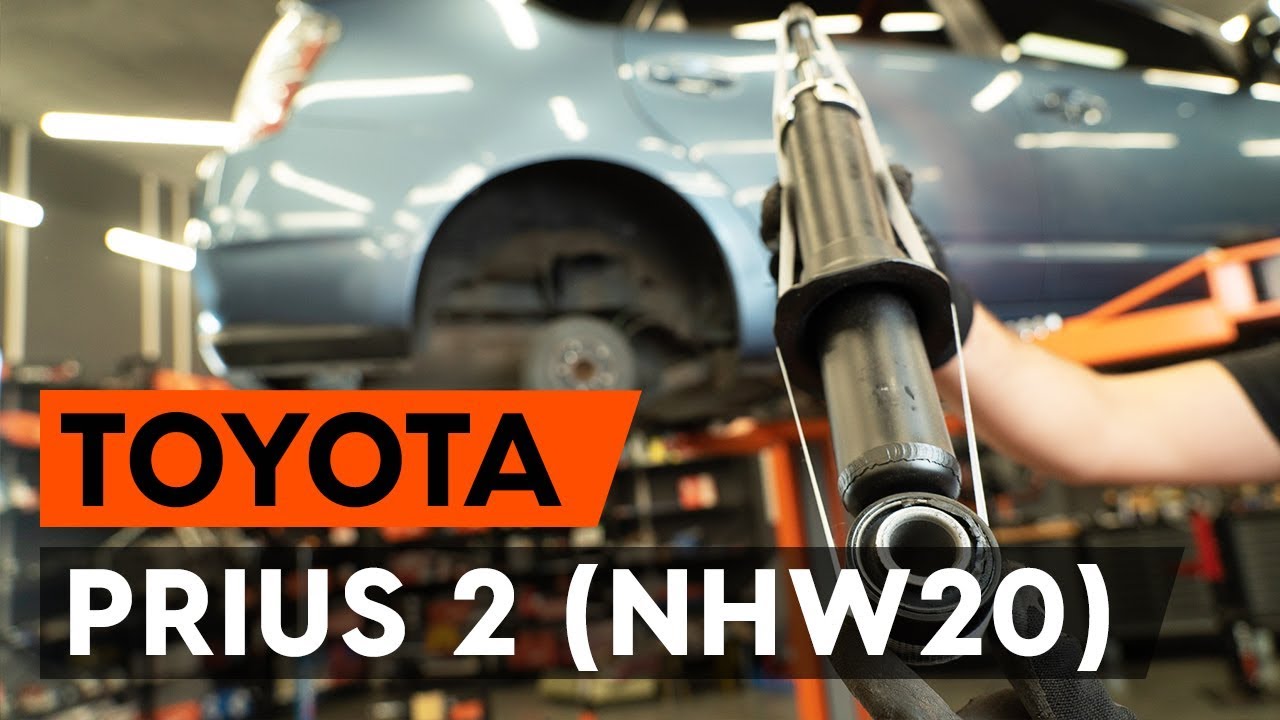

Cómo reemplazar el amortiguador trasero en un TOYOTA PRIUS 2 (NHW20) [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Amortiguadores para PRIUS Fastback (NHW20_) y otros modelos TOYOTA
Cepillo de alambre
Aerosol WD-40
Grasa de cobre
Llave de vaso n° 10
Llave de vaso n° 14
Llave de vaso n° 17
Llave de vaso n° 19
Broca hexagonal no. H6
Llave de impacto para llantas n.º 21
Llave de trinquete
Llave dinamométrica
Herramienta de extracción de clips
Palanca
Compresor hidráulico de muelles de amortiguador
Gato de transmisión hidráulica
Cuñas para ruedas
Sustitución: amortiguador telescópico - Toyota Prius 2. Consejo de AUTODOC:
- Ambos puntales amortiguadores de suspensión trasera deberían ser sustituidos simultáneamente.
- El procedimiento de sustitución es idéntico para los amortiguadores izquierdo y derecho de la suspensión trasera.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: amortiguador telescópico - Toyota Prius 2. Secuencia de pasos recomendada:
- Paso 1
Abra la tapa del maletero. - Paso 2
Mueva el estante plegable y libérelo de las sujeciones. Al efectuar esto, obtendrá acceso a los paneles de plástico del revestimiento lateral. - Paso 3
Eleve el forro inferior del. - Paso 4
Retire los clips de sujeción del revestimiento inferior de la parte delantera del maletero. Utilice una herramienta de extracción de clips. - Paso 5
Retire el revestimiento inferior de la parte delantera del maletero. - Paso 6
Incline hacia abajo los respaldos de los asientos traseros. - Paso 7
Desenrosque la sujeción del panel de plástico protector central. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete. - Paso 8
Levante la cubierta central de plástico (la cubierta de la batería). - Paso 9
Separe el revestimiento de la parte lateral del maletero. - Paso 10Retire la cubierta lateral de plástico.Paso 11
Desatornille las sujeciones del panel de plástico del revestimiento lateral. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete. - Paso 12
Retire el revestimiento (forro) del cinturón de seguridad. - Paso 13
Desatornille las sujeciones del panel de plástico del revestimiento lateral. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete. - Paso 14
Retire la placa de plástico del umbral de la puerta. - Paso 15
Desatornille la sujeción y retire el aislamiento acústico de la parte lateral del maletero. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete. - Paso 16
Desconecte la manguera de aire del calentador. - Paso 17
Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete. - Paso 18
Asegure las ruedas con cuñas. - Paso 19
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21. - Paso 20
Levante la parte trasera del automóvil y fije la posición sobre los pedestales. - Paso 21
Desatornille los pernos de la rueda.AUTODOC recomienda:¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Toyota Prius 2 - Paso 22
Retire la rueda. - Paso 23
Limpie las sujeciones del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 24
Destornille la fijación inferior de la pata amortiguadora. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete. - Paso 25
Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete. - Paso 26
Retire la pata amortiguadora. Use una palanca. - Paso 27
Instale la pata amortiguadora en el mecanismo para apretar los resortes.Sustitución: amortiguador telescópico - Toyota Prius 2. AUTODOC recomienda:Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete. - Paso 28
Comprima el resorte. - Paso 29
Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 30
Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 17. Use Vaso HEX No. H6. Utilice una llave de trinquete. - Paso 31
Quite el apoyo superior de la pata. - Paso 32
Quite el guardapolvo y el tope del amortiguador. - Paso 33
Suelte el resorte helicoidal. - Paso 34
Quite el resorte. - Paso 35
Retire el amortiguador viejo del compresor de muelles hidráulico.AUTODOC recomienda:Sustitución: amortiguador telescópico - Toyota Prius 2. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces. - Paso 36
Instale el nuevo amortiguador en el compresor de muelles hidráulico. - Paso 37
Instale el resorte en el amortiguador. - Paso 38
Comprima el resorte. - Paso 39
Instale el guardapolvo y el tope en el amortiguador nuevo. - Paso 40
Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal. - Paso 41
Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 17. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 56 Nm.Sustitución: amortiguador telescópico - Toyota Prius 2. Consejo de AUTODOC:Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación. - Paso 42
Trate la varilla del amortiguador. Use grasa de cobre. - Paso 43
Abra el resorte.
