Intervalo de sustitución recomendado para la categoría de pieza Cilindro de freno de rueda : 60000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
FIAT PUNTO (188) 1.2 60 (188.030, .050, .130, .150, .230, .250), FIAT PUNTO (188) 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639,..., FIAT PUNTO (188) 1.9 JTD 80 (188.237, .257, .337, .357), FIAT PUNTO (188) 1.9 DS 60 (188.031, .051, .231, .251), FIAT PUNTO (188) 1.9 JTD, FIAT PUNTO (188) 1.2 Natural Power, FIAT PUNTO (188) 1.2 Bifuel, FIAT PUNTO (188) 1.2 Bipower (188BXA1A), FIAT PUNTO (188) 1.2 Natural Power (188BXA1A) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cоmo cambiar las bombin de freno trasero FIAT PUNTO INSTRUCCIÓN | AUTODOC

Cómo cambiar: bomba de freno - Fiat Punto 188 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Cilindro de Freno de Rueda para PUNTO (188) y otros modelos FIAT

Productos alternativos

Cilindro de freno de rueda

Sustitución: bombin de freno - Fiat Punto 188. Herramientas usted que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Grasa de cobre

                      Llave de vaso n° 10

                      Llave de vaso n° 12

                      Llave Combinada №8

                      Llave de tuerca abocinada № 11

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Llave giramachos

                      Destornillador plano

                      Cuñas para ruedas

Comprar herramientas

Sustitución: bombin de freno - Fiat Punto 188. Los expertos de AUTODOC recomiendan:

Sustituya por parejas los cilindros de freno de rueda de los frenos de tambor traseros.
El procedimiento de sustitución es idéntico para los cilindros de freno de rueda derecho e izquierdo de los frenos de tambor traseros.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: bombin de freno - Fiat Punto 188. Realice los siguientes pasos:

Paso 1

Asegure las ruedas con cuñas.

Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.

Paso 3

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

Sustitución: bombin de freno - Fiat Punto 188. Consejo de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6.1

Destornille la fijación del tambor de freno.

Paso 6.2

Use un vaso de impacto del n.º 12.
Paso 6.3

Utilice una llave de trinquete.

Paso 7

Retire el tambor de freno.

Sustitución: bombin de freno - Fiat Punto 188. AUTODOC recomienda:
Examine el tambor de freno. En caso necesario, haga su sustitución.
Paso 8

Desconecte el conducto hidráulico de la parte trasera del cilindro de rueda. Utilice una llave de tuerca abocinada #11.

Sustitución: bombin de freno - Fiat Punto 188. Los profesionales recomiendan:
En seguida, tape el fin abierto del conducto de freno para minimizar las pérdidas del líquido y para evitar la penetración de la suciedad en el sistema hidráulico.
Paso 9

Arranque el perno de fijación del cilindro de freno. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 10.1

Quite el cilindro de freno desde la placa de freno.

Paso 10.2

Utilice un destornillador plano.
Paso 11

Limpie el tambor de freno. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 12

Quite la suciedad del sitio de fijación del latiguillo de freno y los pernos de fijación del cilindro de freno en Fiat Punto 188.

Paso 13.1

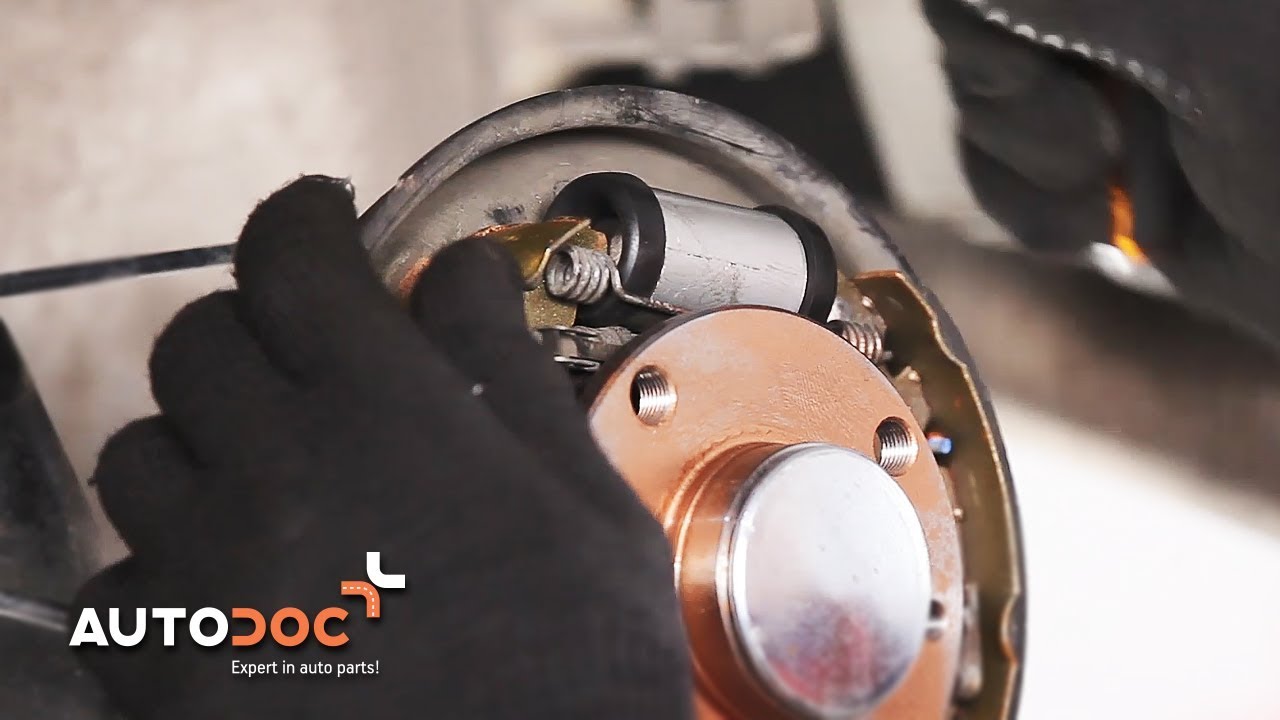

Instale el cilindro de freno nuevo.

Paso 13.2

Utilice un destornillador plano.
Paso 14

Atornille los pernos de fijación del cilindro de freno. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 15

Conecte el conducto hidráulico a la parte trasera del cilindro de freno. Utilice una llave de tuerca abocinada #11.
Paso 16

Deje que salga el aire del sistema del cilindro de freno. Usa una llave mixta del n.º 8.

Sustitución: bombin de freno - Fiat Punto 188. Consejo:
Asegúrese de instalar el manguito protector en la válvula de alivio.
Paso 17

Limpie el cubo. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.

Paso 18

Instale el tambor de freno y fíjelo.
Paso 19

Apriete las sujeciones del tambor del freno. Use un vaso de impacto del n.º 12. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm.
Paso 20

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.

Paso 21

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Fiat Punto 188
Paso 22

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 23

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 98 Nm.

Paso 24

Retire los gatos y las cuñas.

Sustitución: bombin de freno - Fiat Punto 188. Consejo de los expertos de AUTODOC:
Bombee el sistema de freno después de la sustitución del cilindro en Fiat Punto 188.Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.Haga un frenaje de prueba durante el movimiento a velocidad media: el Fiat Punto 188 no debe desviar de la trayectoria directa.
