¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.1 i (MAHDZ, MBHDZ, MBHFX), CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.8 D (MBA9A, MCA9A), CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.9 D 70 4WD (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.4 i bivalent (MBKFW), CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.8 i, CITROËN Berlingo / Berlingo First I Furgoneta (M) 2.0 HDI 4WD, CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.6 16V (MBNFU), CITROËN Berlingo / Berlingo First I Furgoneta (M) Electric, CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.6 16V, CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.4 BiFuel (MBKFXB, MCKFXB) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los brazo de suspensión delantera en CITROËN BERLINGO M [VÍDEO TUTORIAL DE AUTODOC]

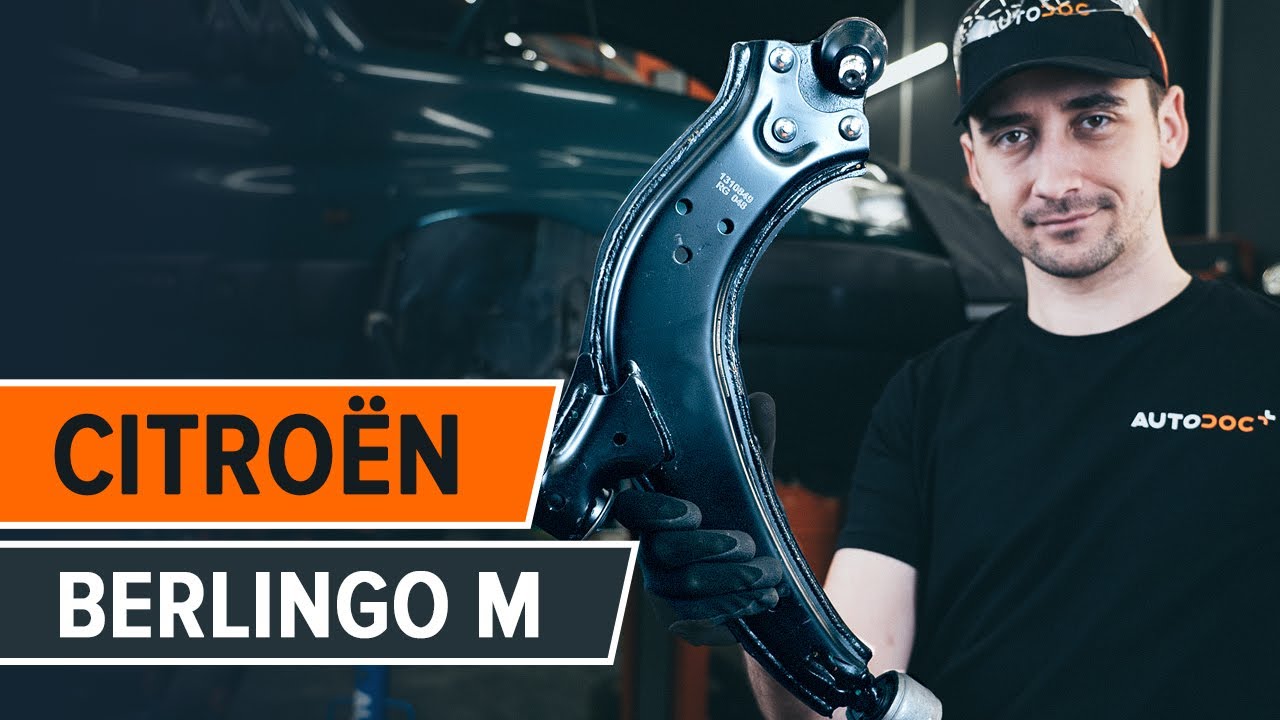

Cómo cambiar: brazo inferior de la parte delantera - Citroën Berlingo M | Guía de sustitución

Productos alternativos

Barra oscilante de suspensión de ruedas

Sustitución: brazo inferior de la parte delantera - Citroën Berlingo M. Herramientas usted necesita:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa cerámica

                      Grasa de cobre

                      Llave dinamométrica

                      Llave Combinada n.º 16

                      Llave de vaso n° 13

                      Llave de vaso n° 16

                      Llave de vaso n° 18

                      Llave de vaso n° 36

                      Llave de impacto para llantas n.º 19

                      Llave de trinquete

                      Cincel plano

                      Martillo

                      Llave giramachos

                      Punzón

                      Palanca

                      Gato de transmisión hidráulica

                      Cuñas para ruedas

Comprar herramientas

AUTODOC recomienda:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Por favor, tenga en cuenta: todos los trabajos en el coche - Citroën Berlingo M - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.

Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 3

Levante el coche.

AUTODOC recomienda:
Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: brazo inferior de la parte delantera - Citroën Berlingo M. Consejo de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie el tornillo de sujeción del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Retire el pasador de sujeción. Use una palanca.
Paso 8

Retire el anillo de seguridad.
Paso 9

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 36. Utilice una llave giramachos.
Paso 10

Retire la tuerca de sujeción.
Paso 11

Afloje el eje CV en el cubo de la rueda. Use un punzón. Utilice un martillo.
Paso 12

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 14

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 15

Retire el perno de sujeción.
Paso 16

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Citroën Berlingo M. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 17

Suelte la sujeción que conecta la rótula del brazo de control con la mangueta de dirección. Use una palanca. Utilice un martillo.
Paso 18

Desconecte el soporte esférico del muñón de dirección. Use una palanca.
Paso 19

Separe el eje de transmisión de la mangueta de dirección.

Sustitución: brazo inferior de la parte delantera - Citroën Berlingo M. Los profesionales recomiendan:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 20

Puhdista kiinnike, joka yhdistää jousituksen tukivarren apurunkoon. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 21

Destornille la fijación delantera de la palanca. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 22

Limpie las sujeciones que conectan el brazo de control al bastidor auxiliar (subchasis). Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Desenrosque las sujeciones traseras del brazo de suspensión. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 24

Retire los pernos de sujeción.
Paso 25

Retire el brazo. Use una palanca.
Paso 26

Limpie los asientos del soporte del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 27

Instale el brazo nuevo.

Sustitución: brazo inferior de la parte delantera - Citroën Berlingo M. AUTODOC recomienda:
Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 28

Instale los pernos de sujeción.
Paso 29

Atornille los pernos de sujeción. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 13. Use un vaso de impacto del n.º 16. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 30

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 31

Instale la mangueta de dirección en el eje de la junta homocinética.
Paso 32

Käsittele pallonivelen kiinnike. Use grasa de cobre.
Paso 33

Suelte la sujeción que conecta la rótula del brazo de control con la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 34

Conecte el apoyo esférico al muñón de dirección.
Paso 35

Instale el perno de sujeción.
Paso 36

Apriete la sujeción que conecta la rótula a la mangueta de dirección. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 37

Apriete la sujeción trasera del brazo de control. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 38

Apriete la sujeción trasera del brazo de control. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 39

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.

Sustitución: brazo inferior de la parte delantera - Citroën Berlingo M. Los expertos de AUTODOC recomiendan:
Para apretar las sujeciones correctamente, debe elevar con un gato los componentes de la suspensión hasta su posición de trabajo.
Paso 40

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 95 Nm.
Paso 41

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 42

Instale la tuerca de sujeción.
Paso 43

Atornille la tuerca del árbol propulsor.

Paso 44

Apriete la tuerca del eje de transmisión. Use un vaso de impacto del n.º 36. Utilice una llave dinamométrica. Apriételo a un par de 320 Nm.
Paso 45

Golpee con el martillo la sujeción del eje de transmisión. Utilice un cincel de metal plano. Utilice un martillo.
Paso 46

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 47

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 48

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 49

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Citroën Berlingo M. Después de haber aplicado el spray, espere unos minutos.
Paso 50

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Citroën Berlingo M
Paso 51

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 52

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 53

Retire los gatos y las cuñas.
