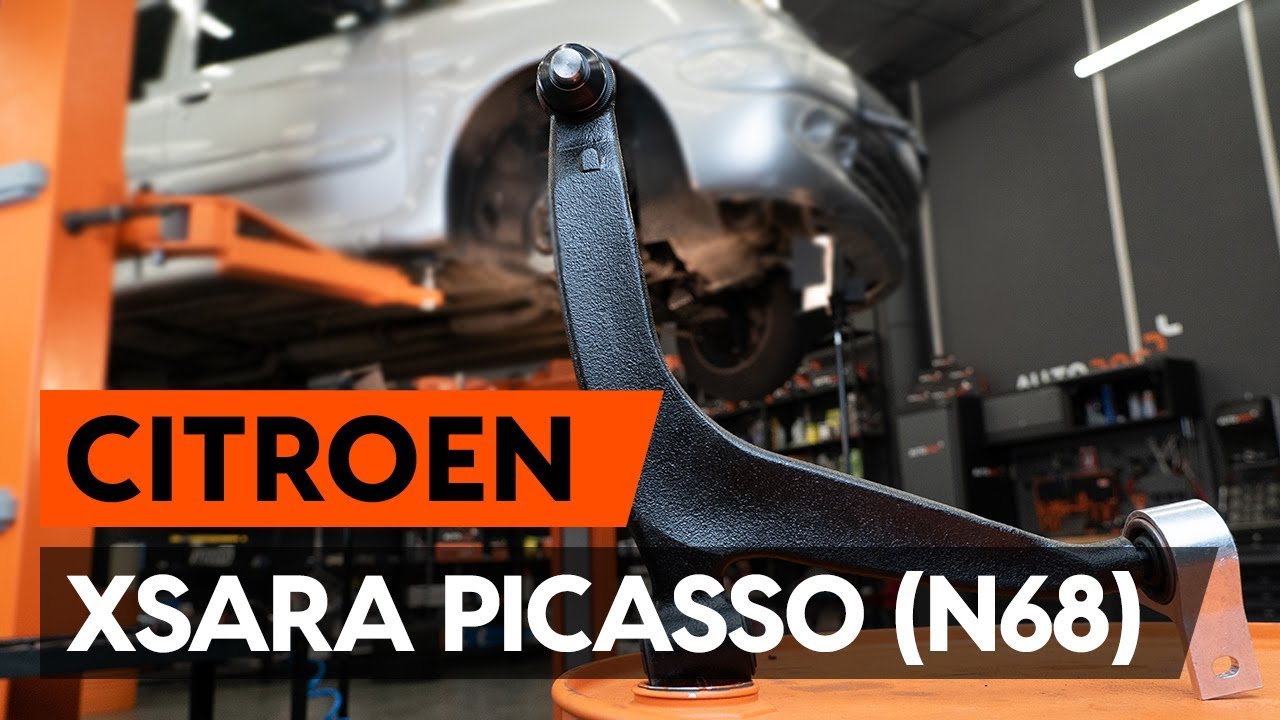

Cómo cambiar: brazo inferior de la parte delantera - Citroen Xsara Picasso | Guía de sustitución
descargas:
23
Vistas:
418
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.8 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 2.0 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 Chrono, CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.8 SX, CITROËN XSARA PICASSO (N68) 2.0 16V, CITROËN XSARA PICASSO (N68) 1.6 16V LPG … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.8 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 2.0 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 Chrono, CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.8 SX, CITROËN XSARA PICASSO (N68) 2.0 16V, CITROËN XSARA PICASSO (N68) 1.6 16V LPG … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Cómo cambiar los brazos de suspensión delantera en CITROEN XSARA PICASSO (N68) [AUTODOC]
Todas las piezas que usted necesita sustituir – Brazo De Suspensión para XSARA PICASSO (N68) y otros modelos CITROËN
Productos alternativos
Barra oscilante de suspensión de ruedas
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Grasa de cobre
Llave Combinada n.º 13
Llave Combinada n.º 17
Llave de vaso n° 13
Llave de vaso n° 16
Llave de vaso n° 17
Llave de vaso n° 18
Llave de impacto para llantas n.º 19
Llave de trinquete
Llave dinamométrica
Palanca
Llave giramachos
Gato de transmisión hidráulica
Cuñas para ruedas
Sustitución: brazo inferior de la parte delantera - Citroen Xsara Picasso. Los profesionales recomiendan:
- El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: brazo inferior de la parte delantera - Citroen Xsara Picasso. Secuencia de pasos recomendada:
- Paso 1
Asegure las ruedas con cuñas. - Paso 2
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19. - Paso 3
Levante la parte delantera del automóvil y fije la posición sobre los pedestales. - Paso 4
Desatornille los pernos de la rueda.AUTODOC recomienda:¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Citroen Xsara Picasso - Paso 5
Retire la rueda. - Paso 6
Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.Sustitución: brazo inferior de la parte delantera - Citroen Xsara Picasso. AUTODOC recomienda:Después de aplicar el aerosol, espere unos minutos.Use gafas protectoras. - Paso 7
Destornille la fijación del soporte esférico del muñón de dirección. Use un vaso de impacto del n.º 17. Usa una llave mixta del n.º 17. - Paso 8
Retire el perno de sujeción. - Paso 9
Desconecte el brazo inferior del muñón de dirección. Use una palanca. - Paso 10
Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 11
Destornille la fijación delantera de la palanca. Use un vaso de impacto del n.º 18. Utilice una llave giramachos. - Paso 12
Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 13
Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Use un vaso de impacto del n.º 13. Use un vaso de impacto del n.º 16. Utilice una llave giramachos. - Paso 14
Retire la sujeción trasera del brazo de control. - Paso 15
Retire la sujeción delantera del brazo de control. - Paso 16
Retire el brazo. Use una palanca. - Paso 17
Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 18
Instale el brazo nuevo. Use una palanca.Sustitución: brazo inferior de la parte delantera - Citroen Xsara Picasso. Consejo de AUTODOC:Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico. - Paso 19
Instale el tornillo de sujeción trasero del brazo. - Paso 20
Instale el tornillo de sujeción delantero del brazo. - Paso 21
Atornille la fijación trasera de la palanca. Usa una llave mixta del n.º 13. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
