¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.1 i (MAHDZ, MBHDZ, MBHFX), CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.4 i (MBKFX, MBKFW), CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.8 D (MBA9A, MCA9A), CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.9 D 70 (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.9 D 70 4WD (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First I Furgoneta (M) 2.0 HDI, CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.4 i bivalent (MBKFW), CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.4 bivalent, CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.8 i, CITROËN Berlingo / Berlingo First I Furgoneta (M) 2.0 HDI 4WD, CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.6 16V (MBNFU), CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.6 HDI, CITROËN Berlingo / Berlingo First I Furgoneta (M) Electric, CITROËN Berlingo / Berlingo First I Furgoneta (M) 1.4 BiFuel (MBKFXB, MCKFXB) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los rótula de dirección CITROËN BERLINGO M [VÍDEO TUTORIAL DE AUTODOC]

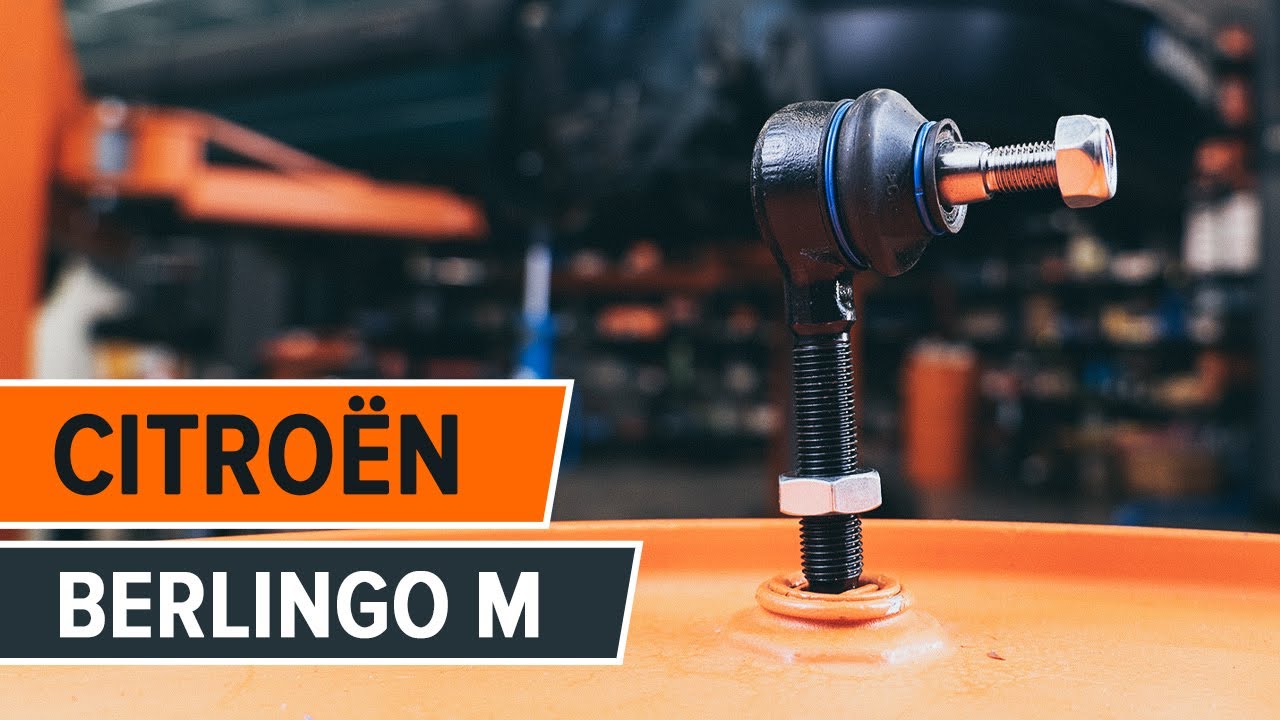

Cómo cambiar: rótula de dirección - Citroën Berlingo M | Guía de sustitución

Productos alternativos

Rótula de dirección

Sustitución: rótula de dirección - Citroën Berlingo M. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Spray limpiador multiuso

                      Limpiador de frenos

                      Grasa cerámica

                      Grasa de cobre

                      Llave dinamométrica

                      Llave Combinada n.º 16

                      Llave Combinada n.º 22

                      Llave de vaso n° 17

                      Llave de impacto para llantas n.º 19

                      Extractor de rótulas

                      Llave de trinquete

                      Calibrador Vernier

                      Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - Citroën Berlingo M. Consejo de los expertos de AUTODOC:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Por favor, tenga en cuenta: todos los trabajos en el coche - Citroën Berlingo M - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.

Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 3

Levante el coche.

Sustitución: rótula de dirección - Citroën Berlingo M. AUTODOC recomienda:
Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Citroën Berlingo M
Paso 5

Retire la rueda.
Paso 6

Limpie todas las conexiones de la rótula de la barra de dirección Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 8

Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 16. Usa una llave mixta del n.º 22.
Paso 9

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 10

Desconecte la rótula de dirección del muñón de dirección.

Sustitución: rótula de dirección - Citroën Berlingo M. Consejo de los expertos de AUTODOC:
Utilice un extractor de rótulas si es necesario
Paso 11

Destornille la rótula de la barra de dirección.
Paso 12

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Utilice un spray de limpieza multiuso.
Paso 13

Trate los asientos de montaje del extremo de la barra de acoplamiento. Use grasa de cobre.
Paso 14

Atornille una nueva punta de la barra de dirección. Utilice un calibrador Vernier.

Sustitución: rótula de dirección - Citroën Berlingo M. Los expertos de AUTODOC recomiendan:
Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 15

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 16

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 17

Coloque el extremo de la barra de dirección en la posición correcta y fíjelo con la tuerca de seguridad. Utilice un calibrador Vernier. Usa una llave mixta del n.º 16. Usa una llave mixta del n.º 22.
Paso 18

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 16. Usa una llave mixta del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 45 Nm.
Paso 19

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 20

Trate todas las conexiones de la rótula de la barra de dirección Use grasa de cobre.
Paso 21

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 22

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 23

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: rótula de dirección - Citroën Berlingo M. Después de haber aplicado el spray, espere unos minutos.
Paso 24

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Citroën Berlingo M
Paso 25

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 26

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 27

Retire los gatos y las cuñas.

Sustitución: rótula de dirección - Citroën Berlingo M. AUTODOC recomienda:
Tras reemplazar el componente, es recomendable realinear las ruedas usando un alineador de ruedas.
