Cómo cambiar: rótula de dirección - Citroen Xsara Picasso | Guía de sustitución
descargas:
22
Vistas:
497
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.8 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 2.0 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.6 Chrono, CITROËN XSARA PICASSO (N68) 1.8 SX … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.8 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 2.0 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.6 Chrono, CITROËN XSARA PICASSO (N68) 1.8 SX … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

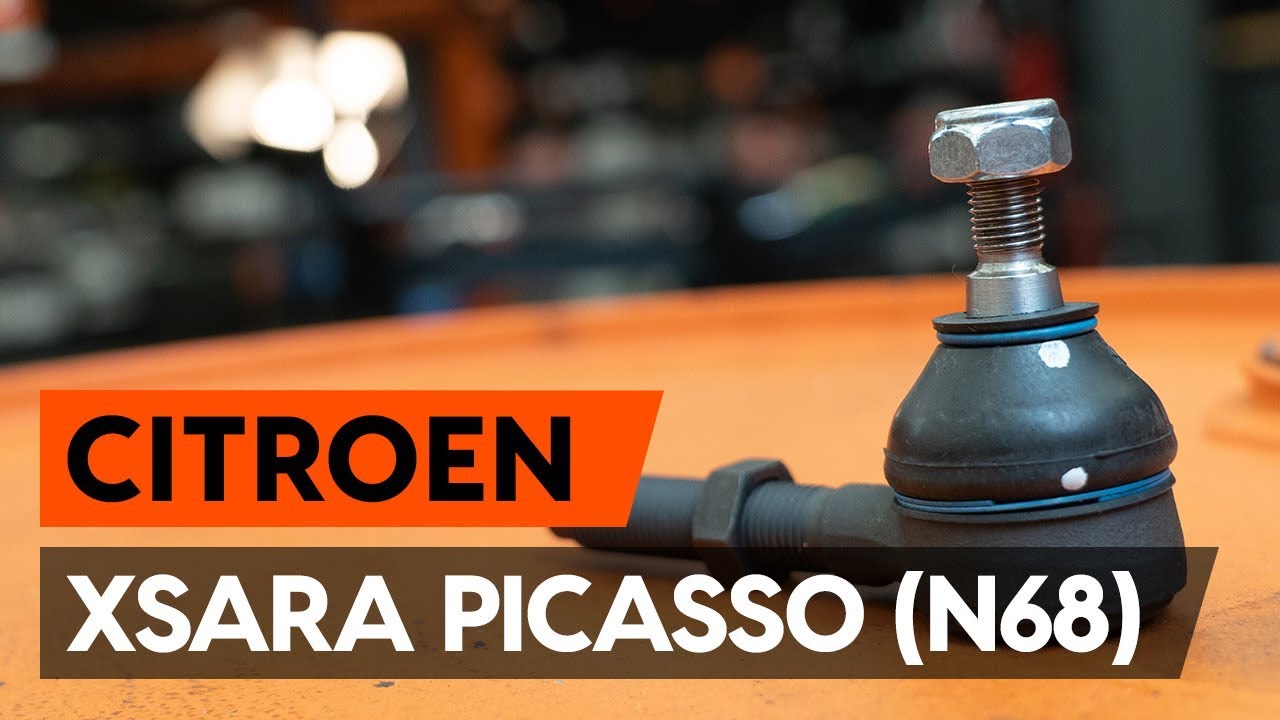

Cómo cambiar los rótula de dirección CITROEN XSARA PICASSO (N68) [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Rótula de Dirección para XSARA PICASSO (N68) y otros modelos CITROËN
Rótula de dirección
Barra de acoplamiento
Juego de montaje, cabeza barra de acoplamiento
Rótula de dirección
Barra de acoplamiento
Juego de montaje, cabeza barra de acoplamiento
Rótula de dirección para CITROËN XSARA PICASSO (N68) 1.6 16V Gasolina (109 cv)
Rótula de dirección para CITROËN XSARA PICASSO (N68) 1.6 HDi Gasóleo (90 cv)
Rótula de dirección para CITROËN XSARA PICASSO (N68) 1.6 Gasolina (91 cv)
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Grasa de cobre
Llave Combinada n.º 19
Llave Combinada n.º 21
Llave de vaso n° 17
Llave de impacto para llantas n.º 19
Llave dinamométrica
Llave giramachos
Calibrador Vernier
Extractor de rótulas
Cuñas para ruedas
Sustitución: rótula de dirección - Citroen Xsara Picasso. Los expertos de AUTODOC recomiendan:
- Reemplace los extremos de la barra de acoplamiento de dirección por pares.
- El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
- Durante la instalación usen solamente los nuevos bulones y tuercas.
- Por favor, tenga en cuenta: todos los trabajos en el coche - Citroen Xsara Picasso - deberían ser efectuados con el motor apagado.
Lleve a cabo la sustitución manteniendo el siguiente orden:
- Paso 1
Asegure las ruedas con cuñas. - Paso 2
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19. - Paso 3
Levante la parte delantera del automóvil y fije la posición sobre los pedestales. - Paso 4
Desatornille los pernos de la rueda.Sustitución: rótula de dirección - Citroen Xsara Picasso. Consejo de AUTODOC:Para evitar lesiones, sostenga la rueda cuando desatornille los pernos. - Paso 5
Retire la rueda. - Paso 6
Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 7
Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier. - Paso 8
Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 21 (2 piezas). - Paso 9
Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 17. Utilice una llave giramachos. - Paso 10
Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas. - Paso 11
Destornille la rótula de la barra de dirección. - Paso 12
Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 13
Atornille una nueva punta de la barra de dirección.Sustitución: rótula de dirección - Citroen Xsara Picasso. AUTODOC recomienda:Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
