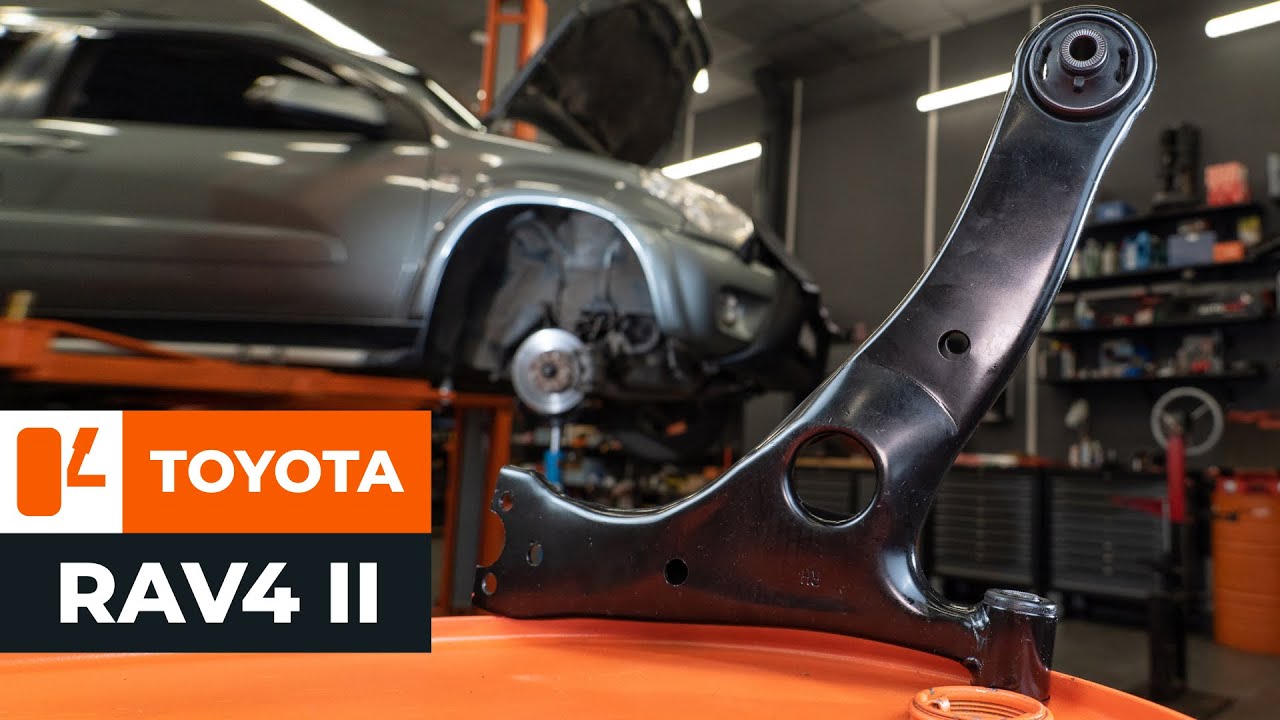

Cómo cambiar: brazo inferior de la parte delantera - Toyota RAV4 II | Guía de sustitución
descargas:
2
Vistas:
112
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Cómo cambiar los brazo de suspensión delantera en TOYOTA RAV4 II [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Brazo De Suspensión para RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) y otros modelos TOYOTA
Barra oscilante de suspensión de ruedas
Productos alternativos
Barra oscilante de suspensión de ruedas
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Grasa cerámica
Grasa de cobre
Llave dinamométrica
Llave Combinada n.º 19
Llave de vaso n° 17
Llave de vaso n° 19
Llave de impacto para llantas n.º 19
Llave de trinquete
Palanca
Gato de transmisión hidráulica
Cuñas para ruedas
Sustitución: brazo inferior de la parte delantera - Toyota RAV4 II. AUTODOC recomienda:
- El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
- Por favor, tenga en cuenta: todos los trabajos en el coche - Toyota RAV4 II - deberían ser efectuados con el motor apagado.
Lleve a cabo la sustitución manteniendo el siguiente orden:
- Paso 1Asegure las ruedas con cuñas.Paso 2
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19. - Paso 3
Levante el coche.Sustitución: brazo inferior de la parte delantera - Toyota RAV4 II. Los expertos de AUTODOC recomiendan:Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato. - Paso 4
Desatornille los pernos de la rueda.AUTODOC recomienda:¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Toyota RAV4 II - Paso 5
Retire la rueda. - Paso 6
Limpie la sujeción trasera que conecta el brazo de suspensión al subchasis. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 7
Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete. - Paso 8
Retire el perno de sujeción. - Paso 9
Limpie la sujeción delantera que conecta el brazo de suspensión al subchasis. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 10
Desenrosque la sujeción delantera que conecta el brazo de suspensión al subchasis. Usa una llave mixta del n.º 19. - Paso 11
Limpie las sujeciones que conectan la rótula al brazo de control de la suspensión. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 12
Desenrosque las sujeciones que conectan la rótula al brazo de control. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete. - Paso 13
Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica. - Paso 14
Separe el brazo de suspensión de la rótula. - Paso 15
Retire el perno de sujeción. - Paso 16
Retire el brazo. Use una palanca. - Paso 17
Limpie los asientos del soporte del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 18
Instale el brazo nuevo.AUTODOC recomienda:Sustitución: brazo inferior de la parte delantera - Toyota RAV4 II. Utilice solamente pernos y tuercas nuevos para la instalación. - Paso 19
Instale los pernos de sujeción. - Paso 20
Retire la cazoleta de por debajo del muñón de dirección.AUTODOC recomienda:Sustitución: brazo inferior de la parte delantera - Toyota RAV4 II. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
