¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

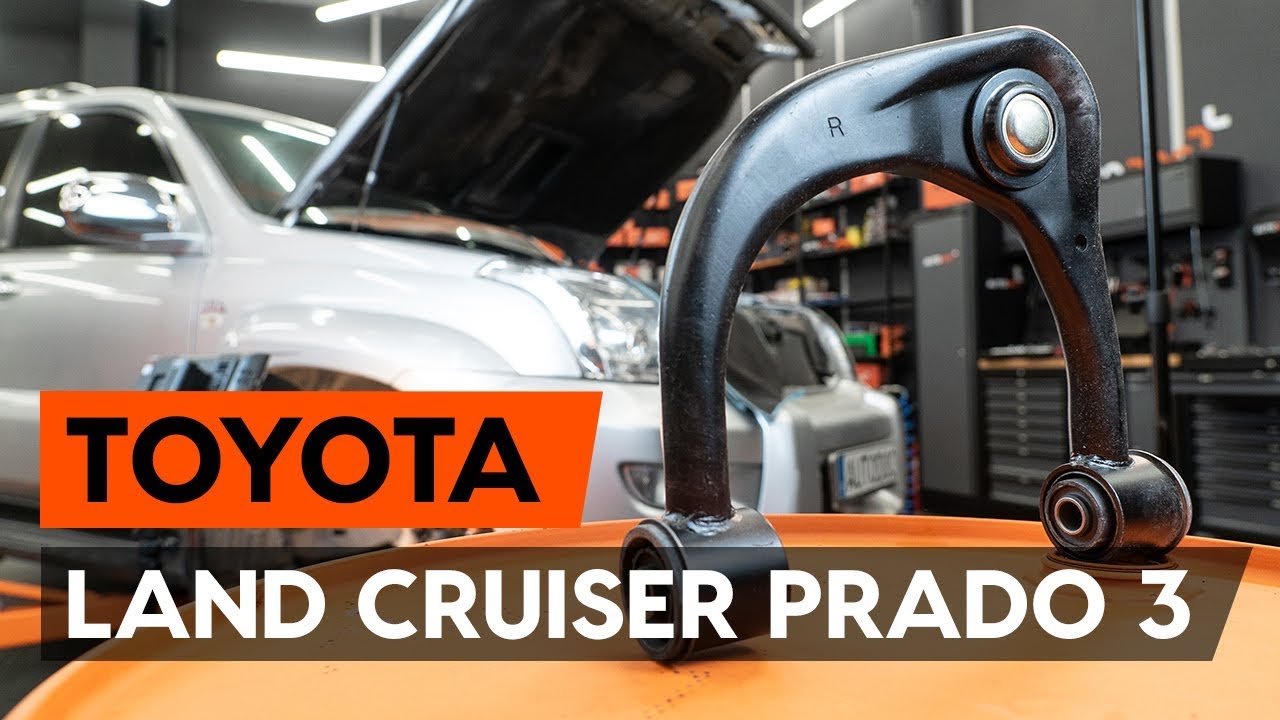

Cómo cambiar los brazo de suspensión delantera en TOYOTA LAND CRUISER PRADO 3 (J120) [ AUTODOC]

Cómo cambiar: brazo superior de la parte delantera - Toyota Prado J120 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para LAND CRUISER (KDJ12_, GRJ12_) y otros modelos TOYOTA

Productos alternativos

Barra oscilante de suspensión de ruedas

51387 MAPCO Barra oscilante de suspensión de ruedas

39,54 EUR

Tienda

43021 FEBI BILSTEIN Barra oscilante de suspensión de ruedas

44,43 EUR

Tienda

ADT386124 BLUE PRINT Barra oscilante de suspensión de ruedas

45,08 EUR

Tienda

BS-232R JAPANPARTS Barra oscilante de suspensión de ruedas

57,65 EUR

Tienda

SKCA-0050308 STARK Barra oscilante de suspensión de ruedas

63,41 EUR

Tienda

SKCA-0050319 STARK Barra oscilante de suspensión de ruedas

63,41 EUR

Tienda

N4932010 NIPPARTS Barra oscilante de suspensión de ruedas

73,10 EUR

Tienda

G6-1419 OPTIMAL Barra oscilante de suspensión de ruedas

79,64 EUR

Tienda

0124-LC120RH FEBEST Barra oscilante de suspensión de ruedas

80,17 EUR

Tienda

J4932012 HERTH+BUSS JAKOPARTS Barra oscilante de suspensión de ruedas

128,52 EUR

Tienda

Sustitución: brazo superior de la parte delantera - Toyota Prado J120. Herramientas usted necesita:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 10

                      Llave Combinada n.º 19

                      Llave de vaso n° 10

                      Llave de vaso n° 12

                      Llave de vaso n° 19

                      Llave de impacto para llantas n.º 21

                      Llave de trinquete

                      Llave dinamométrica

                      Palanca

                      Destornillador Plano

                      Alicates de punta redonda

                      Extractor de rótulas

                      Cubreguardabarros

                      Gato de transmisión hidráulica

                      Cuñas para ruedas

Comprar herramientas

Sustitución: brazo superior de la parte delantera - Toyota Prado J120. AUTODOC recomienda:

El procedimiento de sustitución es idéntico para los brazos de control superiores derecho e izquierdo.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo superior de la parte delantera - Toyota Prado J120. Realice los siguientes pasos:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.

Paso 3

Desatornille las sujeciones de los terminales de la batería del coche. Usa una llave mixta del n.º 10.
Paso 4

Retire los terminales de la batería.
Paso 5

Desatornille la abrazadera de sujeción de la batería. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 6

Retire la abrazadera de sujeción de la batería.
Paso 7

Retire la batería.
Paso 8

Asegure las ruedas con cuñas.
Paso 9

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 10

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 11

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Toyota Prado J120
Paso 12

Retire la rueda.
Paso 13

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Destornille el soporte del cable ABS. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 15

Quite el soporte de fijación de los cables del captador ABS del brazo superior.
Paso 16

Desatornille la sujeción que conecta el brazo de arrastre a la carrocería del automóvil. Usa una llave mixta del n.º 19.
Paso 17

Retire el pasador de sujeción.

Paso 18

Desatornille las sujeciones de la rótula (articulación esférica). Usa una llave mixta del n.º 19.
Paso 19

Desconecte el soporte esférico del muñón de dirección. Use un extractor de rótulas.
Paso 20

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 21

Desconecte el brazo de control superior de la mangueta de dirección. Use una palanca.

Sustitución: brazo superior de la parte delantera - Toyota Prado J120. Los expertos de AUTODOC recomiendan:
Asegúrese de que la mangueta de dirección esté apoyada.
Paso 22

Retire el perno de sujeción.
Paso 23

Retire el brazo.
Paso 24

Instale el brazo nuevo.

Sustitución: brazo superior de la parte delantera - Toyota Prado J120. Los profesionales recomiendan:
Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 25

Instale el perno de sujeción.
Paso 26

Conecte el brazo de control superior a la mangueta de dirección.
Paso 27

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: brazo superior de la parte delantera - Toyota Prado J120. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 28

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 29

Atornille la sujeción que conecta la rótula a la mangueta de dirección. Usa una llave mixta del n.º 19.
Paso 30

Apriete la sujeción que conecta el brazo de arrastre a la carrocería del automóvil. Usa una llave mixta del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 115 Nm.
Paso 31

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 32

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Toyota Prado J120 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 33

Instale el soporte de fijación de los cables del captador ABS en el brazo superior.
Paso 34

Apriete el soporte del cable ABS. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 35

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 36

Instale el pasador de sujeción. Use alicates de punta redondeada. Utilice un destornillador plano.
Paso 37

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 38

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: brazo superior de la parte delantera - Toyota Prado J120. Consejo de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 39

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Toyota Prado J120
Paso 40

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 41

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 112 Nm.
Paso 42

Instale la batería.
Paso 43

Instale la abrazadera de sujeción de la batería.
Paso 44

Atornille la abrazadera de sujeción de la batería. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 45

Conecte los terminales a la batería.

Sustitución: brazo superior de la parte delantera - Toyota Prado J120. Consejo:
¡Tenga cuidado! No mezcle los terminales positivos y negativos de la batería del coche.
Paso 46

Atornille las sujeciones de los terminales de la batería. Usa una llave mixta del n.º 10.
Paso 47

Retire el protector de aletas del guardabarros.

Paso 48

Cierre la capota.

Paso 49

Retire los gatos y las cuñas.
