¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ Clase C Berlina (W204) C 180 CDI (204.000), MERCEDES-BENZ Clase C Berlina (W204) C 300 CDI 4-matic (204.092), MERCEDES-BENZ Clase C Berlina (W204) C 350 (204.057), MERCEDES-BENZ Clase C Berlina (W204) C 350 4-matic (204.088), MERCEDES-BENZ Clase C Berlina (W204) C 350 CDI (204.023), MERCEDES-BENZ Clase C Berlina (W204) C 63 AMG (204.077), MERCEDES-BENZ Clase C Berlina (W204) C 230 (204.052), MERCEDES-BENZ Clase C Berlina (W204) C 220 CDI (204.002), MERCEDES-BENZ Clase C Berlina (W204) C 250 CGI (204.047), MERCEDES-BENZ Clase C Berlina (W204) C 300 (204.054), MERCEDES-BENZ Clase C Berlina (W204) C 220 CDI (204.008), MERCEDES-BENZ Clase C Berlina (W204) C 63 AMG DR 520, MERCEDES-BENZ Clase C Berlina (W204) C 220 CDI 4-matic (204.084), MERCEDES-BENZ Clase C Berlina (W204) C 220 CDI (204.002), MERCEDES-BENZ Clase C Berlina (W204) C 180 CGI (204.031), MERCEDES-BENZ Clase C Berlina (W204) C 300 (204.055), MERCEDES-BENZ Clase C Berlina (W204) C 300 4-matic (204.080) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

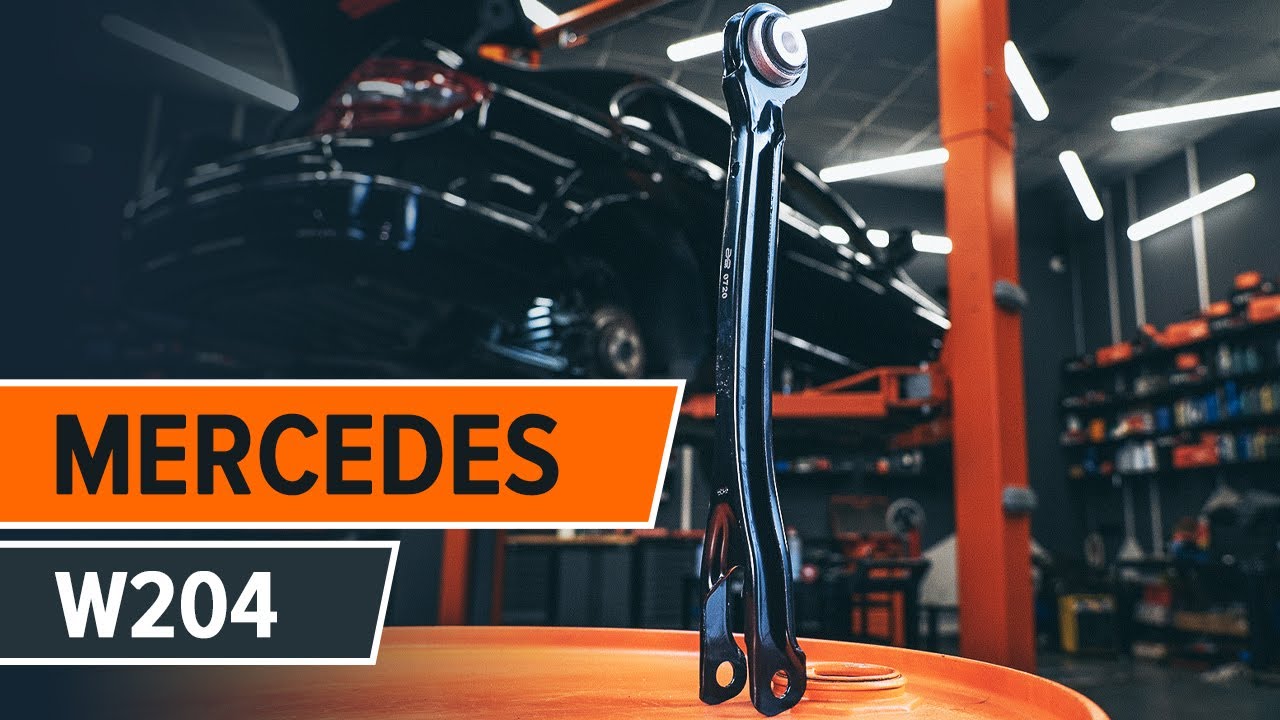

Cómo cambiar los brazo de suspensión trasera en MERCEDES W204 [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: brazo inferior de la parte trasera - Mercedes W204 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para Clase C Berlina (W204) y otros modelos MERCEDES-BENZ

Barra oscilante de suspensión de ruedas

        Barra oscilante de suspensión de ruedas para Clase C Berlina (W204) Gasóleo (120 cv)

        Barra oscilante de suspensión de ruedas para Clase C Berlina (W204) Gasóleo (231 cv)

        Barra oscilante de suspensión de ruedas para Clase C Berlina (W204) Gasolina (306 cv)

        Barra oscilante de suspensión de ruedas para Clase C Berlina (W204) Gasolina (306 cv)

        Barra oscilante de suspensión de ruedas para Clase C Berlina (W204) Gasóleo (265 cv)

        Barra oscilante de suspensión de ruedas para Clase C Berlina (W204) Gasolina (487 cv)

        Barra oscilante de suspensión de ruedas para Clase C Berlina (W204) Gasolina (204 cv)

        Barra oscilante de suspensión de ruedas para Clase C Berlina (W204) Gasóleo (170 cv)

        Barra oscilante de suspensión de ruedas para Clase C Berlina (W204) Gasolina (204 cv)

Sustitución: brazo inferior de la parte trasera - Mercedes W204. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa cerámica

                        Grasa de cobre

                        Llave dinamométrica

                        Llave Combinada n.º 18

                        Llave de vaso n° 10

                        Llave de vaso n° 18

                        Punta Torx E10

                        Punta Torx E14

                        Vaso Punta XZN n° 12

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Destornillador plano

                        Gato de transmisión hidráulica

                        Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte trasera - Mercedes W204. Consejo de AUTODOC:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Por favor, tenga en cuenta: todos los trabajos en el coche - Mercedes W204 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.

Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante el coche.

Sustitución: brazo inferior de la parte trasera - Mercedes W204. Los expertos de AUTODOC recomiendan:
Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Mercedes W204
Paso 5

Retire la rueda.
Paso 6

Desenganche las sujeciones y retire la cubierta de plástico del brazo de suspensión. Utilice un destornillador plano.
Paso 7

Desenrosque las sujeciones de la cubierta de plástico de los bajos del coche. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 8

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 9

Desenrosque la sujeción que conecta el brazo de suspensión con el eje de la mangueta. Usa una llave mixta del n.º 18. Utilice las puntas XZN #12. Utilice una llave de trinquete.
Paso 10

Retire el perno de sujeción.
Paso 11

Limpie las sujeciones del soporte del subchasis. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 12

Apoye el subchasis. Utilice un gato de transmisión hidráulica.
Paso 13

Desenrosque las sujeciones del soporte del subchasis. Esto es necesario para acceder al perno de sujeción superior del brazo de suspensión. Utilice Torx E10. Utilice Torx E14. Utilice una llave de trinquete.
Paso 14

Retire los pernos de sujeción.
Paso 15

Retire el soporte del subchasis.
Paso 16

Desenrosque la sujeción que conecta el brazo de control con el subchasis. Usa una llave mixta del n.º 18. Utilice las puntas XZN #12. Utilice una llave de trinquete.
Paso 17

Retire el perno de sujeción.
Paso 18

Retire el brazo.
Paso 19

Limpie los asientos del soporte del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 20

Limpie los asientos de montaje del soporte del subchasis. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 21

Instale el brazo nuevo.

Sustitución: brazo inferior de la parte trasera - Mercedes W204. Los profesionales recomiendan:
Durante la instalación usen solamente los nuevos bulones y tuercas.
Paso 22

Instale los pernos de sujeción.
Paso 23

Instale el soporte del subchasis.
Paso 24

Instale los pernos de sujeción.
Paso 25

Apriete las sujeciones del soporte del subchasis. Utilice Torx E10. Utilice una llave dinamométrica. Apriételo a un par de 28 Nm.
Paso 26

Apriete las sujeciones del soporte del subchasis. Utilice Torx E14. Utilice una llave dinamométrica. Apriételo a un par de 80 Nm.+90°
Paso 27

Retire el soporte de debajo del subchasis.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte trasera - Mercedes W204. Consejo:
Paso 28

Apoye la mangueta trasera. Utilice un gato de transmisión hidráulica.

AUTODOC recomienda:
Para apretar las sujeciones correctamente, debe elevar con un gato los componentes de la suspensión hasta su posición de trabajo.
Paso 29

Apriete la sujeción que conecta el brazo de suspensión con el eje de la mangueta. Usa una llave mixta del n.º 18. Utilice las puntas XZN #12. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.+90°
Paso 30

Apriete la sujeción que conecta el brazo de control con el subchasis. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #12. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.+90°
Paso 31

Retire el apoyo de debajo de la mangueta trasera.

AUTODOC recomienda:
Mercedes W204 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 32

Trate las sujeciones del soporte del subchasis. Use grasa de cobre.
Paso 33

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 34

Enrosque las sujeciones de la cubierta de plástico de los bajos del coche. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 35

Instale la cubierta de plástico del brazo de suspensión.

Paso 36

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 37

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 38

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte trasera - Mercedes W204. Después de haber aplicado el spray, espere unos minutos.
Paso 39

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Mercedes W204
Paso 40

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 41

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 130 Nm.
Paso 42

Retire los gatos y las cuñas.
