¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
PEUGEOT 307 SW (3H) 1.6 16V, PEUGEOT 307 SW (3H) 2.0 16V, PEUGEOT 307 SW (3H) 2.0 HDI 90, PEUGEOT 307 SW (3H) 2.0 HDI 110, PEUGEOT 307 SW (3H) 1.4 16V, PEUGEOT 307 SW (3H) 1.6 HDI 110, PEUGEOT 307 SW (3H) 2.0 16V, PEUGEOT 307 SW (3H) 1.4, PEUGEOT 307 SW (3H) 1.6 HDI 90, PEUGEOT 307 SW (3H) 1.6 BioFlex … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

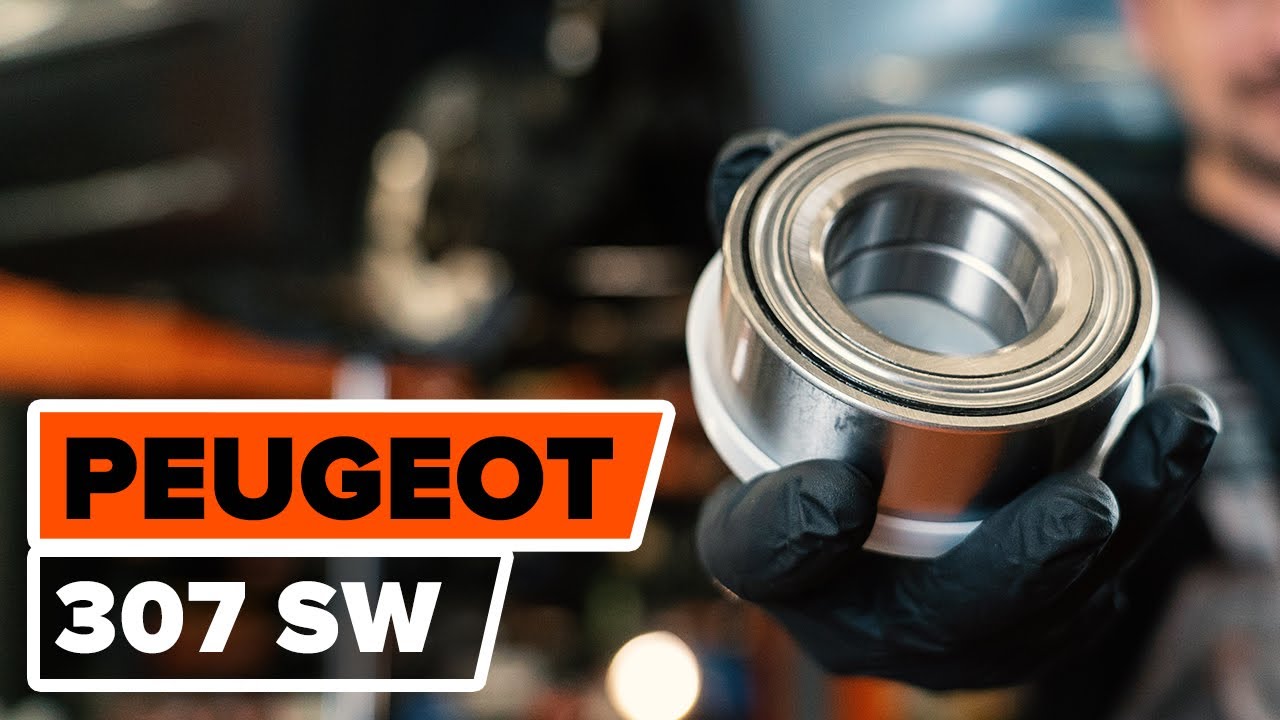

Cómo cambiar los cojinete de rueda en PEUGEOT 307 (3H) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: cojinete de rueda de la parte delantera - Peugeot 307 SW | Guía de sustitución

Todas las piezas que usted necesita sustituir – Cojinete de Rueda para 307 SW (3H) y otros modelos PEUGEOT

Productos alternativos

Juego de cojinete de rueda

654W0010 RIDEX Juego de cojinete de rueda

30,49 EUR

Tienda

10L9072-JPN JPN Juego de cojinete de rueda

35,65 EUR

Tienda

SKWB-0180009 STARK Juego de cojinete de rueda

50,79 EUR

Tienda

Sustitución: cojinete de rueda - Peugeot 307 SW. Herramientas usted necesita:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave dinamométrica

                      Llave Combinada n.º 18

                      Llave de vaso n° 10

                      Llave de vaso n° 16

                      Llave de vaso n° 17

                      Llave de vaso n° 18

                      Llave de vaso n° 21

                      Llave de vaso n° 36

                      Punta Torx T30

                      Punta Torx T50

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Juego de cubos y rodamientos

                      Llave giramachos

                      Martillo

                      Punzón

                      Destornillador de impacto

                      Alicates para arandelas

                      Extractor de engranaje de 3 brazos

                      Separador de rodamientos

                      Extractor de rótulas

                      Palanca

                      Gato de transmisión hidráulica

                      Cuñas para ruedas

Comprar herramientas

Sustitución: cojinete de rueda - Peugeot 307 SW. AUTODOC recomienda:

No aplique el conjunto del cojinete de su Peugeot 307 SW que ya ha sido utilizado una vez.
El procedimiento de sustitución de los rodamientos de cubo de rueda es idéntico para ambas ruedas en un mismo eje.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: cojinete de rueda - Peugeot 307 SW. Realice los siguientes pasos:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: cojinete de rueda - Peugeot 307 SW. Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie el pasador de chaveta de la tuerca del eje CV. Use un cepillo de alambre.
Paso 7

Retire el pasador de chaveta de la tuerca del eje CV. Use un punzón.
Paso 8

Limpie el tornillo de sujeción del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 9

Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 36. Utilice una llave de trinquete.
Paso 10

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 21. Utilice una llave giramachos.
Paso 12

Desconecte la bisagra esférica del brazo. Use un extractor de rótulas.
Paso 13

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 14

Desconecte la bisagra esférica del brazo. Use una palanca.
Paso 15

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: cojinete de rueda - Peugeot 307 SW. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 16

Separe el eje de transmisión de la mangueta de dirección.

Sustitución: cojinete de rueda - Peugeot 307 SW. Consejo:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 17

Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 18

Separe las pastillas de freno. Use una palanca.
Paso 19

Destornille la fijación de la pinza del cáliper de freno. Utilice Torx T50. Utilice una llave giramachos.
Paso 20

Retire la pinza del freno junto con su soporte.

Sustitución: cojinete de rueda - Peugeot 307 SW. Los profesionales recomiendan:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 21

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 22

Limpie las sujeciones del disco de freno. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 23

Destornille la fijación del disco de freno. Utilice Torx T30. Utilice un destornillador de impacto.
Paso 24

Retire el disco de freno.
Paso 25

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 26

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 27

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 28

Retire el perno de sujeción.
Paso 29

Trate la sujeción del sensor ABS. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 30

Desenrosque la sujeción del sensor del ABS. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 31

Quite el captador ABS montado encima del muñón de dirección.
Paso 32

Retire el perno de sujeción.
Paso 33

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 34

Quite el muñón de dirección en el montaje con el cubo.
Paso 35

Saque el cubo de rueda del muñón de dirección. Use un punzón. Utilice un martillo.
Paso 36

Quite la guadera de cojinete interior del cubo. Utilice un separador de rodamientos. Utilice un extractor de engranaje de 3 brazos.
Paso 37

Limpie el anillo de retención del cojinete del cubo de la rueda. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 38

Retire el anillo de retención del cojinete del cubo de rueda. Utilice alicates para arandelas.
Paso 39

Saque a fuerza el cojinete del cubo de rueda. Utilice un juego de cubos y rodamientos.
Paso 40

Limpie el asiento de montaje del cojinete del cubo (buje). Use un cepillo de alambre. Use el aerosol WD-40.
Paso 41

Inserte precionando el rodamiento nuevo en el muñón de dirección.

Sustitución: cojinete de rueda - Peugeot 307 SW. Consejo de los expertos de AUTODOC:
Compruebe que el rodamiento del cubo de la rueda esté colocado correctamente. Evite su desalineación.Deje de presionar la superficie del rodamiento inmediatamente después de que éste haya sido ajustado en su asiento de montaje.
Paso 42

Instale el anillo de retención del cojinete del cubo de rueda. Utilice alicates para arandelas.
Paso 43

Limpie el cubo. Use el aerosol WD-40.
Paso 44

Instale el cubo de rueda en el muñón de dirección. Utilice un juego de cubos y rodamientos.
Paso 45

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 46

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 47

Instale el muñón de dirección una vez ensamblado con el cubo.
Paso 48

Instale el árbol de impulsión.
Paso 49

Sujete la rótula al brazo de control.
Paso 50

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 51

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 52

Fije la pata amortiguadora en el muñón de dirección. Use una palanca.
Paso 53

Instale los pernos de sujeción.
Paso 54

Limpie el cubo. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 55

Instale el disco de freno.
Paso 56

Apriete la fijación del disco de freno. Utilice Torx T30. Utilice una llave dinamométrica. Apriételo a un par de 9 Nm.
Paso 57

Instale la pinza del freno junto con su soporte.
Paso 58

Apriete la fijación de la pinza del cáliper de freno. Utilice Torx T50. Utilice una llave dinamométrica. Apriételo a un par de 105 Nm.
Paso 59

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 60

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 61

Apriete la tuerca del eje de transmisión. Use un vaso de impacto del n.º 36. Utilice una llave dinamométrica. Apriételo a un par de 280 Nm.
Paso 62

Instale el pasador de chaveta de la tuerca del eje CV. Use una palanca. Utilice un martillo.
Paso 63

Atornille las sujeciones de la rótula. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 64

Conecte el captador ABS al muñón de dirección.
Paso 65

Apriete la sujeción que conecta el sensor ABS con la mangueta de dirección. Use un vaso de impacto del n.º 10. Utilice una llave dinamométrica. Apriételo a un par de 11 Nm.
Paso 66

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.

Paso 67

Trate todas las articulaciones del brazo. Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 68

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 69

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 70

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: cojinete de rueda - Peugeot 307 SW. Después de haber aplicado el spray, espere unos minutos.
Paso 71

Instale la rueda.

Sustitución: cojinete de rueda - Peugeot 307 SW. Consejo de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 72

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 73

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.
Paso 74

Retire los gatos y las cuñas.
