Cómo cambiar: rótula de dirección - Toyota RAV4 III | Guía de sustitución
descargas:
15
Vistas:
346
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

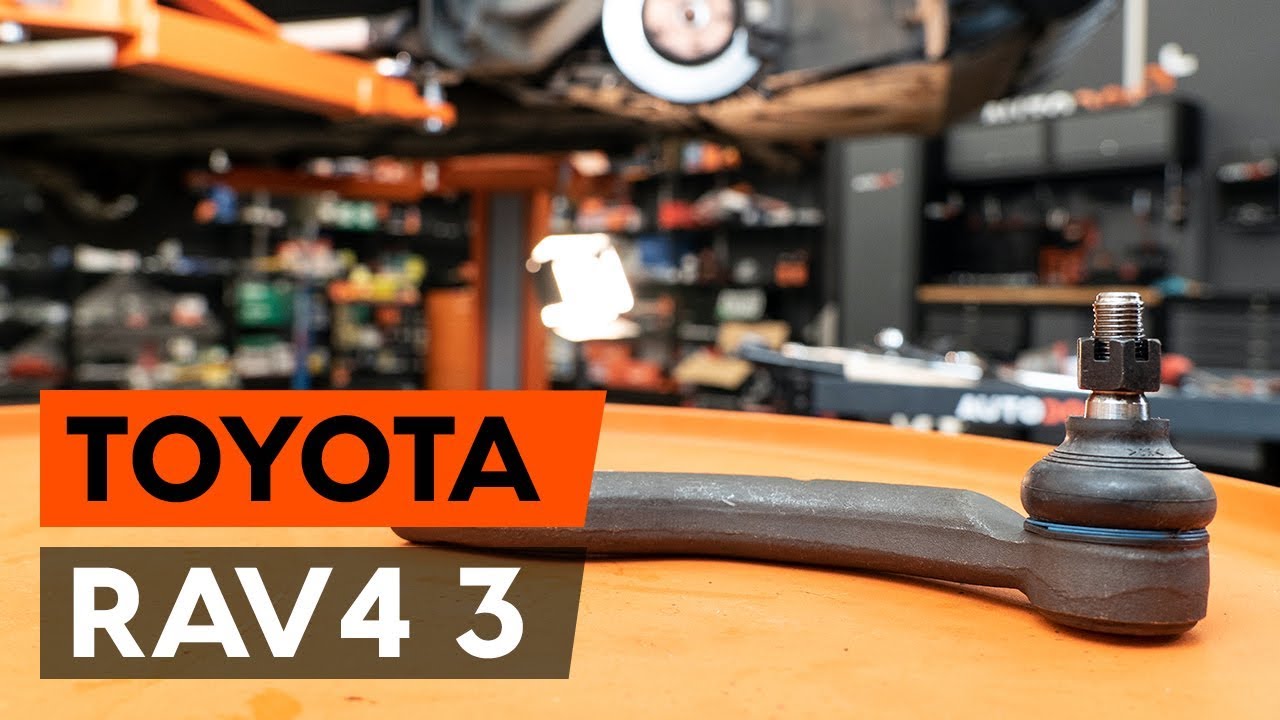

Cómo cambiar los rótula de dirección TOYOTA RAV 4 3 (XA30) [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Rótula de Dirección para RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) y otros modelos TOYOTA
Productos alternativos
Rótula de dirección
Cepillo de alambre
Aerosol WD-40
Grasa de cobre
Llave Combinada n.º 21
Llave Combinada n.º 22
Llave de vaso n° 17
Llave de impacto para llantas n.º 21
Llave de trinquete
Llave dinamométrica
Llave giramachos
Destornillador Plano
Alicates de punta redonda
Calibrador Vernier
Palanca
Mazo de goma
Extractor de rótulas
Cuñas para ruedas
Sustitución: rótula de dirección - Toyota RAV4 III. Consejo:
- Reemplace los extremos de la barra de acoplamiento de dirección por pares.
- El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
- Durante la instalación usen solamente los nuevos bulones y tuercas.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: rótula de dirección - Toyota RAV4 III. Utilice el siguiente procedimiento:
- Paso 1
Asegure las ruedas con cuñas. - Paso 2
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21. - Paso 3
Levante la parte delantera del automóvil y fije la posición sobre los pedestales. - Paso 4
Desatornille los pernos de la rueda.AUTODOC recomienda:¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Toyota RAV4 III - Paso 5
Retire la rueda. - Paso 6
Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 7
Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier. - Paso 8
Quite la chaveta que fija la atadura de la punta de la barra de dirección transversal. Utilice un destornillador plano. Use alicates de punta redondeada. Use una palanca. - Paso 9
Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 17. Utilice una llave giramachos. - Paso 10
Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 21. Usa una llave mixta del n.º 22. - Paso 11
Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas. Utilice un mazo de goma. - Paso 12
Destornille la rótula de la barra de dirección. - Paso 13
Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. - Paso 14
Trate los asientos de montaje del extremo de la barra de acoplamiento. Use grasa de cobre. - Paso 15
Atornille una nueva punta de la barra de dirección.Sustitución: rótula de dirección - Toyota RAV4 III. AUTODOC recomienda:Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle. - Paso 16
Conecte la punta de la barra de dirección al muñón de dirección.
