¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
AUDI A3 Hatchback (8L1) 1.8, AUDI A3 Hatchback (8L1) 1.6, AUDI A3 Hatchback (8L1) 1.8 T, AUDI A3 Hatchback (8L1) 1.9 TDI, AUDI A3 Hatchback (8L1) 1.9 TDI, AUDI A3 Hatchback (8L1) 1.8 T quattro, AUDI A3 Hatchback (8L1) S3 quattro, AUDI A3 Hatchback (8L1) 1.8 T quattro, AUDI A3 Hatchback (8L1) 1.8 T, AUDI A3 Hatchback (8L1) 1.9 TDI, AUDI A3 Hatchback (8L1) 1.6, AUDI A3 Hatchback (8L1) 1.9 TDI quattro, AUDI A3 Hatchback (8L1) 1.9 TDI, AUDI A3 Hatchback (8L1) S3 quattro … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

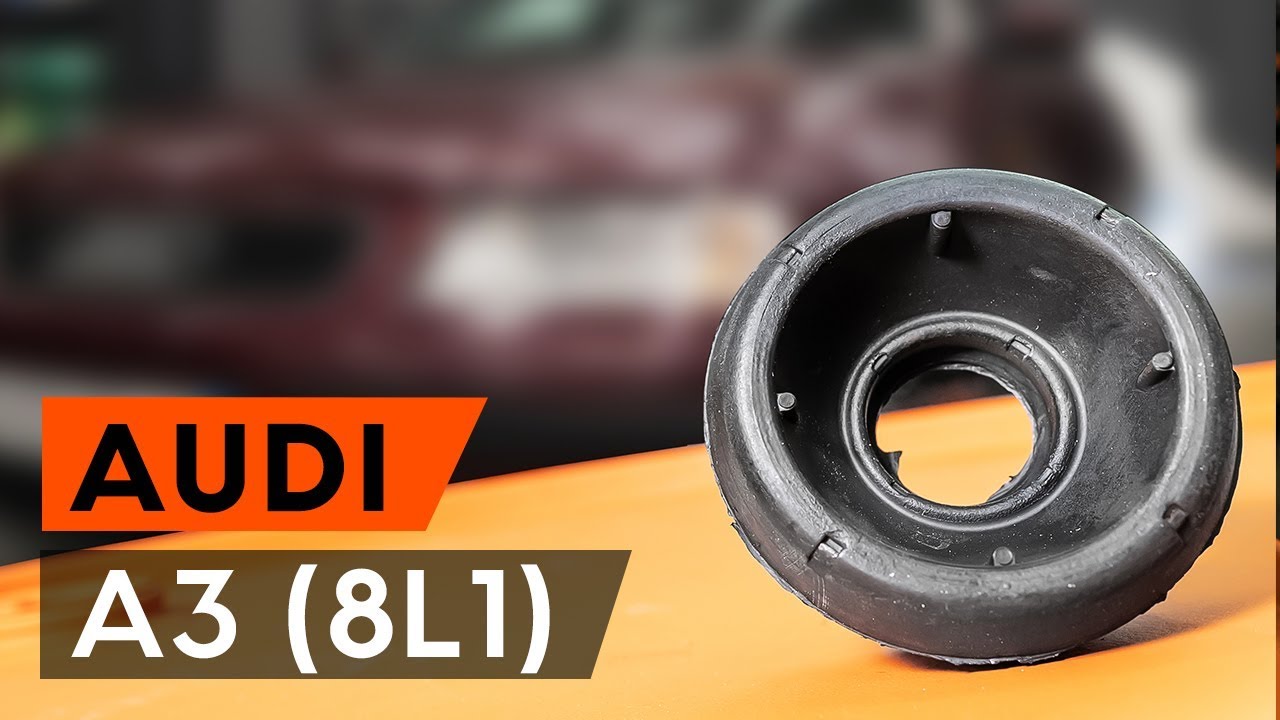

Cómo cambiar copelas del amortiguador delantero AUDI A3 1 (8L1) [INSTRUCCIÓN AUTODOC]

Cómo cambiar: copelas del amortiguador de la parte delantera - Audi A3 8L1 | Guía de sustitución

Productos alternativos

Copela de amortiguador

Sustitución: copelas del amortiguador - Audi A3 8L1. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Llave de vaso n° 13

                      Llave de vaso n° 18

                      Llave de vaso con ventana №22

                      Broca hexagonal No. H6

                      Vaso de 12 puntos 1-3/16”

                      Vaso para amortiguador

                      Llave Combinada n.º 18

                      Llave Combinada n.º 21

                      Llave de trinquete

                      Llave dinamométrica

                      Grasa de cobre

                      Llave de impacto para llantas n.º 17

                      Gato de transmisión hidráulica

                      Mazo de goma

                      compresor hidráulico de muelles de amortiguador

                      Cuñas para ruedas

                      Cubreguardabarros

Comprar herramientas

Sustitución: copelas del amortiguador - Audi A3 8L1. Consejo de los expertos de AUTODOC:

El procedimiento de reemplazo es idéntico para los soportes de los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Asegúrese de reemplazar todos los bulones y tuercas autoblocantes durante la instalación.
¡Advertencia! Apague el motor antes de comenzar cualquier trabajo - Audi A3 8L1.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Abra la capota.
Paso 3

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 4

Retire el tapacubos de la llanta.
Paso 5

Destornille la tuerca que fija el cubo. Utilice un vaso 1-3/16" de 12 puntos.

Sustitución: copelas del amortiguador - Audi A3 8L1. Consejo de AUTODOC:
No desenrosque la fijación en más de 90 grados.
Paso 6

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 7

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 8

Desatornille los pernos de la rueda.

Sustitución: copelas del amortiguador - Audi A3 8L1. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 9

Retire la rueda.
Paso 10

Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora.
Paso 11

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Utilice un vaso 1-3/16" de 12 puntos.
Paso 12

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Limpie las sujeciones que conectan la rótula al brazo de control de la suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 13.
Paso 14

Desconecte la bisagra esférica del brazo.

Paso 15

Del muñón de dirección saque el árbol propulsor y, al levantarlo, átelo a la carrocería.

AUTODOC recomienda:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 16

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 17

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 18

Retire la cazoleta de por debajo del muñón de dirección.
Paso 19

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador.
Paso 20

Desconecte el muñón de dirección de la pata amortiguadora.

Sustitución: copelas del amortiguador - Audi A3 8L1. AUTODOC recomienda:
Si es necesario, utilice un mazo de goma.
Paso 21

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.

Sustitución: copelas del amortiguador - Audi A3 8L1. Consejo:
Asegúrese de que la mangueta de dirección no se ha soltado de la carga.
Paso 22

Destornille la fijación superior de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H6.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. Audi A3 8L1
Paso 23

Retire la pata amortiguadora. Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: copelas del amortiguador - Audi A3 8L1. Los profesionales recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 24

Comprima el resorte.
Paso 25

Destornille la tuerca de la varilla de la pata amortiguadora. Utilice una llave de vaso con ventana #22. Use Vaso HEX No. H6.
Paso 26

Retire el soporte del puntal amortiguador.
Paso 27

Limpie el asiento de montaje del soporte del puntal amortiguador. Use un cepillo de alambre.

Paso 28

Instale el nuevo apoyo de la pata.
Paso 29

Apriete la tuerca de la varilla de la pata amortiguadora. Utilice una llave de vaso con ventana #22. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: copelas del amortiguador - Audi A3 8L1. Los expertos de AUTODOC recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 30

Abra el resorte.
Paso 31

Retire el puntal amortiguador que está montado.
Paso 32

Instale la pata amortiguadora en el arco de la rueda.
Paso 33

Apriete la fijación superior de la pata amortiguadora.
Paso 34

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use el aerosol WD-40.
Paso 35

Fije la pata amortiguadora en el muñón de dirección.

Sustitución: copelas del amortiguador - Audi A3 8L1. Consejo de AUTODOC:
Si es necesario, utilice un mazo de goma.
Paso 36

Instale y apriete un nuevo perno de la mangueta de dirección. ¡Importante! Asegúrese de utilizar elementos de sujeción nuevos. Use un vaso de impacto del n.º 18. Usa una llave mixta del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.+90°
Paso 37

Instale el árbol propulsor en el cubo de rueda.
Paso 38

Sujete la rótula al brazo de control.
Paso 39

Atornille las fijaciones de la placa de bloqueo de la rótula (3 piezas). ¡Importante! Asegúrese de utilizar elementos de sujeción nuevos. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.+90°
Paso 40

Atornille la tuerca del árbol propulsor.
Paso 41

En la pata fije el latiguillo del sistema de freno. Conecte la fijación del cable del sensor ABS a la pata amortiguadora.
Paso 42

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 43

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Audi A3 8L1
Paso 44

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 45

Apriete la tuerca del eje de transmisión. Utilice un vaso 1-3/16" de 12 puntos. Utilice una llave dinamométrica. Apriételo a un par de 180 Nm.
Paso 46

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 47

Apriete la fijación superior de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 48

Retire el protector de aletas del guardabarros.
Paso 49

Cierre la capota.
Paso 50

Retire los gatos y las cuñas.
