¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
AUDI A3 Hatchback (8L1) S3 quattro, AUDI A3 Hatchback (8L1) 1.9 TDI quattro, AUDI A3 Hatchback (8L1) 1.9 TDI, AUDI A3 Hatchback (8L1) 1.8 T quattro, AUDI A3 Hatchback (8L1) 1.8 T, AUDI A3 Hatchback (8L1) 1.9 TDI, AUDI A3 Hatchback (8L1) 1.6, AUDI A3 Hatchback (8L1) S3 quattro, AUDI A3 Hatchback (8L1) 1.9 TDI, AUDI A3 Hatchback (8L1) 1.6, AUDI A3 Hatchback (8L1) 1.8, AUDI A3 Hatchback (8L1) 1.8 T quattro, AUDI A3 Hatchback (8L1) 1.8 T, AUDI A3 Hatchback (8L1) 1.9 TDI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

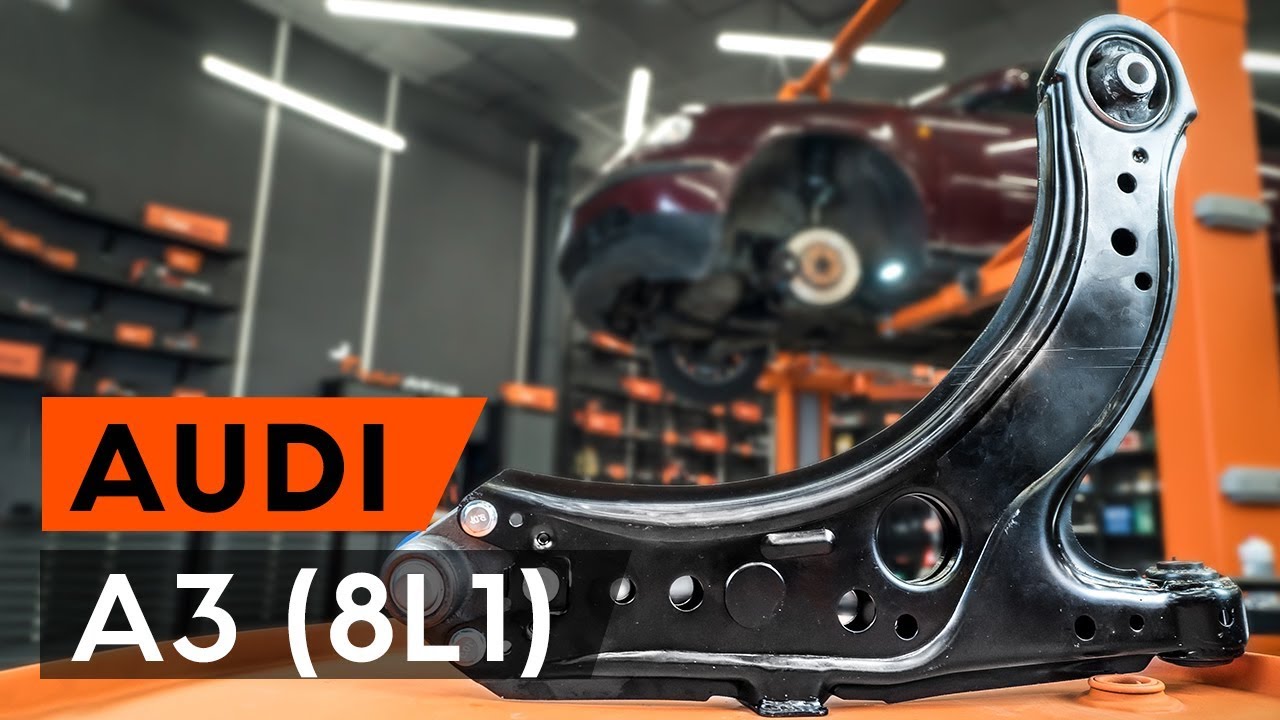

Cómo cambiar los brazo de suspensión delantera / brazo oscilante delantera en AUDI A3 1 (8L1)

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para A3 Hatchback (8L1) y otros modelos AUDI

Barra oscilante, suspensión de ruedas

Juego de barras, suspensión de las ruedas

Travesaños / barras, suspensión ruedas

        Barra oscilante, suspensión de ruedas para AUDI A3 Hatchback (8L1) 1.6 Gasolina (102 cv)

        Barra oscilante, suspensión de ruedas para AUDI A3 Hatchback (8L1) 1.8 T quattro Gasolina (180 cv)

        Barra oscilante, suspensión de ruedas para AUDI A3 Hatchback (8L1) 1.6 Gasolina (101 cv)

        Barra oscilante, suspensión de ruedas para AUDI A3 Hatchback (8L1) 1.9 TDI quattro Gasóleo (130 cv)

        Barra oscilante, suspensión de ruedas para AUDI A3 Hatchback (8L1) S3 quattro Gasolina (210 cv)

        Barra oscilante, suspensión de ruedas para AUDI A3 Hatchback (8L1) 1.8 Gasolina (125 cv)

        Barra oscilante, suspensión de ruedas para AUDI A3 Hatchback (8L1) 1.9 TDI Gasóleo (100 cv)

        Barra oscilante, suspensión de ruedas para AUDI A3 Hatchback (8L1) 1.8 T quattro Gasolina (150 cv)

        Barra oscilante, suspensión de ruedas para AUDI A3 Hatchback (8L1) 1.8 T Gasolina (150 cv)

Sustitución: brazo inferior de la parte delantera - Audi A3 8L1. Lista de las herramientas que va a necesitar:

                        Llave Combinada n.º 18

                        Llave de vaso n° 16

                        Llave de vaso n° 18

                        Broca hexagonal No. H8

                        Aerosol WD-40

                        Grasa de cobre

                        Cepillo de alambre

                        Llave dinamométrica

                        Llave de impacto para llantas n.º 17

                        Gato de transmisión hidráulica

                        Palanca

                        Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - Audi A3 8L1. Consejo de los expertos de AUTODOC:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo inferior de la parte delantera - Audi A3 8L1. Realice los siguientes pasos:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: brazo inferior de la parte delantera - Audi A3 8L1. AUTODOC recomienda:

Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Desconecte la fijación del estabilizador de estabilidad transversal de la palanca.Use un vaso de impacto del n.º 16.Use Vaso HEX No. H8.
Paso 7

Gire el estabilizador.
Paso 8

Destornille la tuerca de fijación del soporte esférico.Usa una llave mixta del n.º 18.
Paso 9

Destornille la fijación delantera de la palanca.Use un vaso de impacto del n.º 16.
Paso 10

Destornille la fijación trasera de la palanca.Use un vaso de impacto del n.º 18.
Paso 11

Destornille la fijación del soporte esférico del muñón de dirección.
Paso 12

Retire el brazo.

Sustitución: brazo inferior de la parte delantera - Audi A3 8L1. Los profesionales recomiendan:

Si fuera necesario, use una palanca.
Paso 13

Limpie todas las articulaciones del brazo.Use un cepillo de alambre.Trate todas las articulaciones del brazo.Use el aerosol WD-40.

Sustitución: brazo inferior de la parte delantera - Audi A3 8L1. Consejo de AUTODOC:

Use gafas protectoras.
Paso 14

Instale el brazo nuevo.
Paso 15

Pongan el soporte esférico en el muñón de dirección y fíjelo con una nueva tuerca.

Sustitución: brazo inferior de la parte delantera - Audi A3 8L1. Los expertos de AUTODOC recomiendan:

No dañe la funda del apoyo esférico.
Paso 16

Instale el tornillo de sujeción delantero del brazo.No lo apriete.
Paso 17

Instale el tornillo de sujeción trasero del brazo.
Paso 18

Apriete la tuerca de sujeción de la rótula. Usa una llave mixta del n.º 18.
Paso 19

Apuntale el brazo.Utilice un gato de transmisión hidráulica.
Paso 20

Atornille la fijación delantera de la palanca.¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.Use un vaso de impacto del n.º 16.Utilice una llave dinamométrica.Apriételo a un par de 70 Nm.+90°
Paso 21

Atornille la fijación trasera de la palanca.¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.Use un vaso de impacto del n.º 18.Utilice una llave dinamométrica.Apriételo a un par de 70 Nm.+90°
Paso 22

Apriete la tuerca de fijación del soporte esférico.¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.Usa una llave mixta del n.º 18.Utilice una llave dinamométrica. Apriételo a un par de 45 Nm.
Paso 23

Instale la fijación de la varilla a la palanca y apriétela.¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.Use un vaso de impacto del n.º 16.Use Vaso HEX No. H8.Utilice una llave dinamométrica.Apriételo a un par de 15 Nm.+90°
Paso 24

Limpie el asiento de montaje de la llanta de la rueda.Use un cepillo de alambre.Trate la superficie de contacto.Use grasa de cobre.
Paso 25

Instale la rueda.

AUTODOC recomienda:

¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Audi A3 8L1
Paso 26

Atornille los pernos de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 27

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas.Utilice una llave dinamométrica.Apriételo a un par de 120 Nm.
Paso 28

Retire los gatos y las cuñas.
