¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR02, BR0J, BR11, CR02, CR0J, CR11), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR0R, BR1D, BR1L, CR0R), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V (BR09, BR0T, CR09, CR0T), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V (BR05, BR0B, BR0Y, BR15, BR1J, BR1M, BR1Y, CR0B,..., RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (C/BR0G, C/BR1G), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR17, CR17), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR0H, CR0H, CR1S, BR1S), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR1C, CR1C), RENAULT Clio III Hatchback (BR0/1, CR0/1) 2.0 16V (BR0C, BR0K, CR0C, CR0K), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR0P, CR0P), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V GT (BR10, CR10) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

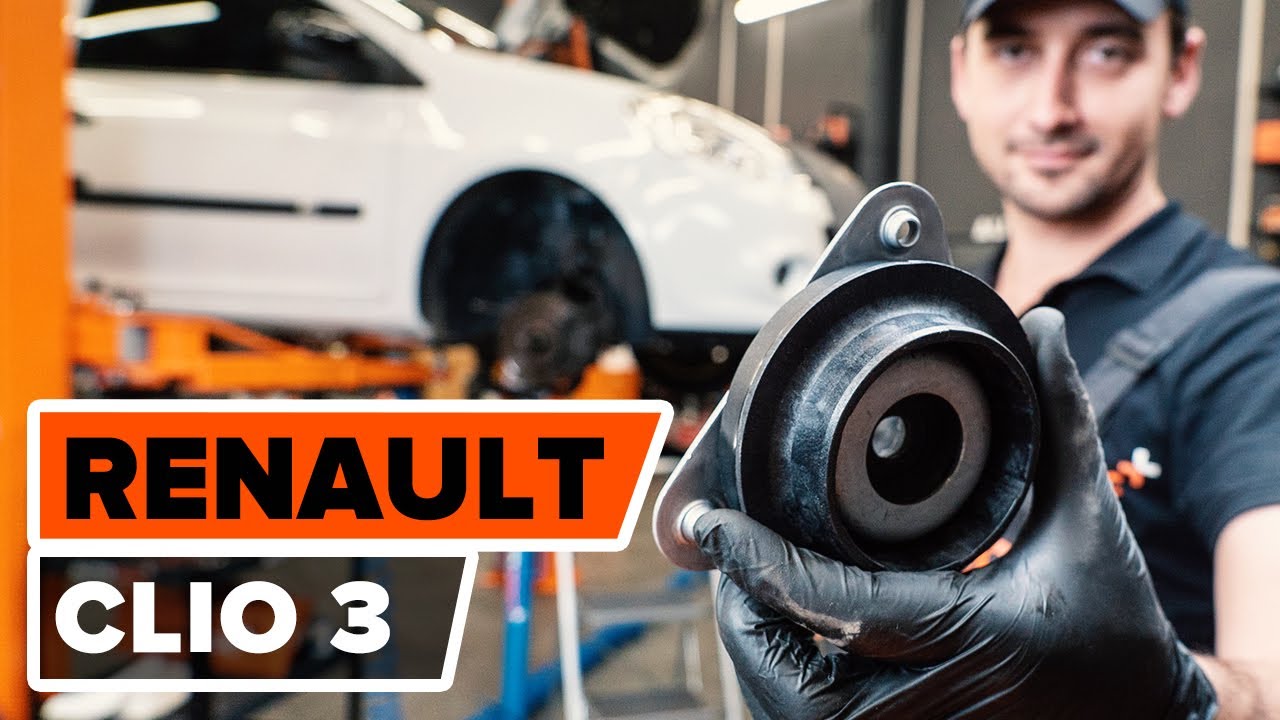

Cómo cambiar copelas del amortiguador en RENAULT CLIO 3 [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: copelas del amortiguador de la parte delantera - Renault Clio 3 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Copelas Del Amortiguador para Clio III Hatchback (BR0/1, CR0/1) y otros modelos RENAULT

Copela de amortiguador

        Copela de amortiguador para Clio III Hatchback (BR0/1, CR0/1) Gasolina (103 cv)

        Copela de amortiguador para Clio III Hatchback (BR0/1, CR0/1) Gasolina (75 cv)

        Copela de amortiguador para Clio III Hatchback (BR0/1, CR0/1) Gasolina (78 cv)

        Copela de amortiguador para Clio III Hatchback (BR0/1, CR0/1) Gasolina (65 cv)

        Copela de amortiguador para Clio III Hatchback (BR0/1, CR0/1) Gasolina (88 cv)

        Copela de amortiguador para Clio III Hatchback (BR0/1, CR0/1) Gasolina (112 cv)

        Copela de amortiguador para Clio III Hatchback (BR0/1, CR0/1) Gasóleo (68 cv)

        Copela de amortiguador para Clio III Hatchback (BR0/1, CR0/1) Gasóleo (86 cv)

        Copela de amortiguador para Clio III Hatchback (BR0/1, CR0/1) Gasóleo (106 cv)

Sustitución: copelas del amortiguador - Renault Clio 3. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave dinamométrica

                        Llave Combinada n.º 18

                        Llave de vaso n° 10

                        Llave de vaso n° 13

                        Llave de vaso n° 16

                        Llave de vaso n° 18

                        Broca hexagonal No. H6

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave giramachos

                        Palanca

                        Herramienta de extracción de clips

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: copelas del amortiguador - Renault Clio 3. Consejo de AUTODOC:

El procedimiento de reemplazo es idéntico para los soportes de los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todos los soportes de los amortiguadores delanteros deberían ser reemplazados simultáneamente.
¡Advertencia! Apague el motor antes de comenzar cualquier trabajo - Renault Clio 3

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire el sello de la rejilla del capó.
Paso 4

Retire los clips de la rejilla del capó. Utilice una herramienta de extracción de clips.
Paso 5

Eleve y retire la rejilla del capó.
Paso 6

Desenrosque las sujeciones de la cubierta del soporte del puntal de suspensión. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 7

Quite el tapón protector del soporte de la pata amortiguadora.
Paso 8

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 9

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 10

Asegure las ruedas con cuñas.
Paso 11

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 12

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 13

Desatornille los pernos de la rueda.

Sustitución: copelas del amortiguador - Renault Clio 3. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 14

Retire la rueda.
Paso 15

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 17

Retire el enlace estabilizador de estabilidad transversal.
Paso 18

Desconecte el cableado del captador ABS. Use una palanca.
Paso 19

Limpie la sujeción del soporte que conecta el latiguillo de freno al puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 20

Destornille la fijación del soporte del latiguillo de freno de la pata amortiguadora. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 21

Desconecte el soporte de fijación del latiguillo de freno.
Paso 22

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 24

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 25

Retire los pernos de sujeción.
Paso 26

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 27

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
Renault Clio 3 - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 28

Retire la pata amortiguadora.
Paso 29

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: copelas del amortiguador - Renault Clio 3. Consejo de los expertos de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 30

Comprima el resorte.
Paso 31

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 32

Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 33

Quite el apoyo superior de la pata.

Sustitución: copelas del amortiguador - Renault Clio 3. Consejo de AUTODOC:
Examine el guardapolvo y el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 34

Instale el soporte superior nuevo de la pata amortiguadora.
Paso 35

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 18. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 62 Nm.

Sustitución: copelas del amortiguador - Renault Clio 3. AUTODOC recomienda:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 36

Trate la varilla del amortiguador. Use grasa de cobre.

Paso 37

Abra el resorte.
Paso 38

Retire el puntal amortiguador que está montado.
Paso 39

Trate los asientos de montaje del puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 40

Instale la pata amortiguadora en el arco de la rueda.
Paso 41

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Renault Clio 3
Paso 42

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 43

Fije la pata amortiguadora en el muñón de dirección.
Paso 44

Instale los pernos de sujeción.
Paso 45

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 46

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: copelas del amortiguador - Renault Clio 3. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 47

Fije el soporte de fijación del latiguillo de freno.
Paso 48

Atornille la fijación del soporte del latiguillo de freno a la pata amortiguadora. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 49

Conecte los cables del captador ABS.
Paso 50

Instale la barra del estabilizador de estabilidad transversal.
Paso 51

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 44 Nm.
Paso 52

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 105 Nm.
Paso 53

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 54

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 55

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: copelas del amortiguador - Renault Clio 3. Después de haber aplicado el spray, espere unos minutos.
Paso 56

Instale la rueda.

Sustitución: copelas del amortiguador - Renault Clio 3. Los profesionales recomiendan:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 57

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 58

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 105 Nm.
Paso 59

Retire los gatos y las cuñas.
Paso 60

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 21 Nm.
Paso 61

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 62

Instale el tapón protector del soporte de la pata amortiguadora.
Paso 63

Atornille las sujeciones de la cubierta del soporte del puntal de suspensión. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 64

Instale y asegure la rejilla del capó.
Paso 65

Instale los clips de la rejilla del capó.

Paso 66

Instale el sello de la rejilla del capó.
Paso 67

Retire el protector de aletas del guardabarros.
Paso 68

Cierre la capota.
