¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW POLO (9N_) 1.4 BiFuel, VW POLO (9N_) 1.8 GTI, VW POLO (9N_) 1.4, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 FSI, VW POLO (9N_) 1.8 GTi Cup Edition, VW POLO (9N_) 1.2, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.2, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.9 SDI, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.6 16V … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

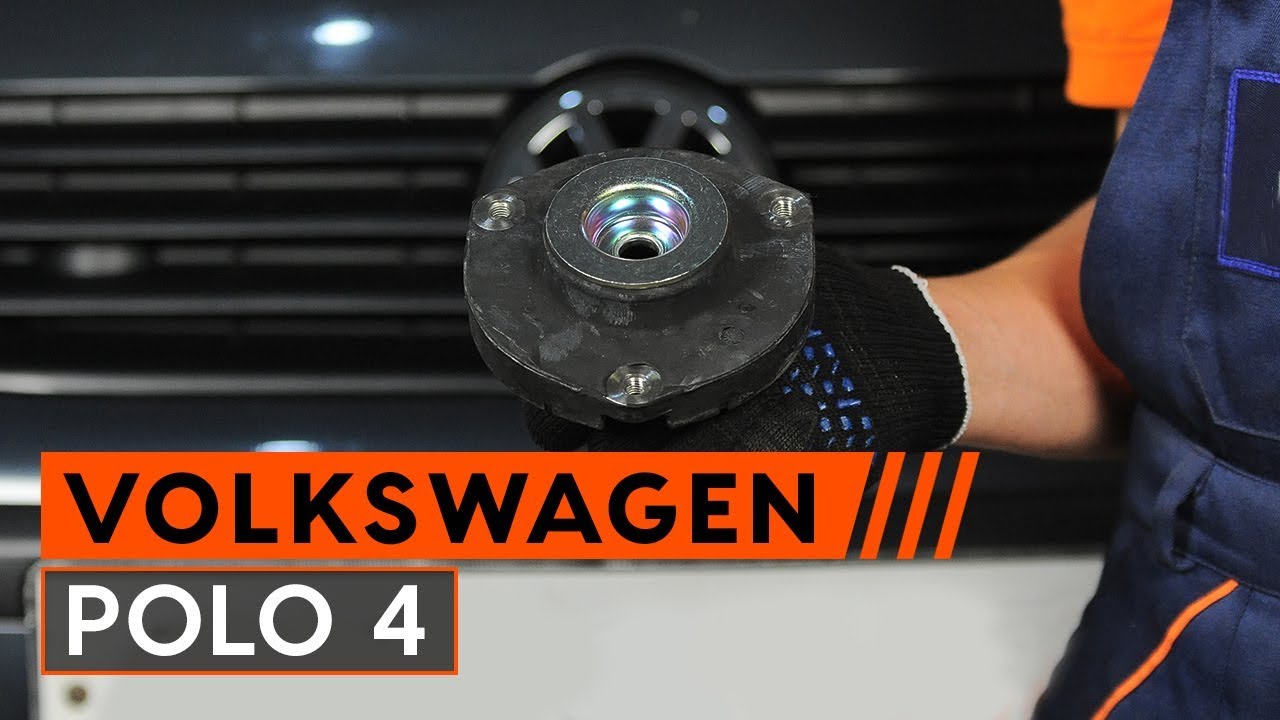

Cómo cambiar las copelas en VW POLO 4 [INSTRUCCIÓN AUTODOC]

Todas las piezas que usted necesita sustituir – Copelas Del Amortiguador para POLO (9N_) y otros modelos VW

Cojinete columna suspensión

Kit reparación, apoyo columna amortiguación

Cojienete de rodillos, columna amortiguación

Alojamiento de amortiguador telescópico

        Cojinete columna suspensión para VW POLO (9N_) 1.8 GTI Gasolina (150 cv)

        Cojinete columna suspensión para VW POLO (9N_) 1.4 16V Gasolina (101 cv)

        Cojinete columna suspensión para VW POLO (9N_) 1.4 Gasolina (83 cv)

        Cojinete columna suspensión para VW POLO (9N_) 1.9 TDI Gasóleo (101 cv)

        Cojinete columna suspensión para VW POLO (9N_) 1.4 16V Gasolina (80 cv)

        Cojinete columna suspensión para VW POLO (9N_) 1.4 FSI Gasolina (86 cv)

        Cojinete columna suspensión para VW POLO (9N_) 1.4 BiFuel Gasolina/Gas (LPG) (82 cv)

        Cojinete columna suspensión para VW POLO (9N_) 1.4 TDI Gasóleo (75 cv)

        Cojinete columna suspensión para VW POLO (9N_) 1.6 16V Gasolina (105 cv)

Sustitución: copelas del amortiguador - VW Polo 9N. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 16

                        Llave Combinada n.º 21

                        Llave de vaso n° 10

                        Llave de vaso n° 13

                        Llave de vaso n° 17

                        Llave de vaso n° 18

                        Vaso Punta XZN n° 14

                        Broca hexagonal No. H6

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Martillo

                        Cincel plano

                        Destornillador Plano

                        Alicates para bomba de agua

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: copelas del amortiguador - VW Polo 9N. Los expertos de AUTODOC recomiendan:

Todos los soportes de los amortiguadores delanteros deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los soportes de los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Asegúrese de reemplazar todos los bulones y tuercas autoblocantes durante la instalación.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW Polo 9N - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. VW Polo 9N
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 7

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 8

Retire el enlace estabilizador de estabilidad transversal.

Paso 9

Desconecte la fijación del cable del sensor ABS de la pata amortiguadora. Utilice un destornillador plano.
Paso 10

Destornille la fijación del soporte del latiguillo de freno de la pata amortiguadora. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 11

Separe el latiguillo de freno del puntal amortiguador.
Paso 12

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 13

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #14. Utilice una llave giramachos.
Paso 14

Retire el perno de sujeción.

Paso 15

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 16

Desconecte el muñón de dirección de la pata amortiguadora. Utilice un martillo.

Paso 17

Baje el automóvil.

Paso 18

Abra la capota.
Paso 19

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.

Paso 20

Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.

AUTODOC recomienda:

¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. VW Polo 9N
Paso 21

Retire la pata amortiguadora.
Paso 22

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: copelas del amortiguador - VW Polo 9N. Consejo de AUTODOC:

Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 23

Comprima el resorte.

Paso 24

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 25

Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 26

Quite el apoyo superior de la pata. Utilice un destornillador plano.

Sustitución: copelas del amortiguador - VW Polo 9N. AUTODOC recomienda:

Examine el guardapolvo y el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 27

Instale el nuevo apoyo de la pata.
Paso 28

Apriete la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: copelas del amortiguador - VW Polo 9N. Consejo:

Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 29

Abra el resorte.

Paso 30

Retire el puntal amortiguador que está montado.
Paso 31

Instale la pata amortiguadora en el arco de la rueda.

AUTODOC recomienda:

VW Polo 9N - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.

Paso 32

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm.+90°

AUTODOC recomienda:

¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 33

Retire el protector de aletas del guardabarros.

Paso 34

Cierre la capota.
Paso 35

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 36

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 37

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 38

Fije la pata amortiguadora en el muñón de dirección.

Paso 39

Instale el perno de sujeción.

Paso 40

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:

VW Polo 9N - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.

Paso 41

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #14. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.+90°

AUTODOC recomienda:

¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 42

En la pata fije el latiguillo del sistema de freno.
Paso 43

Atornille la fijación del soporte del latiguillo de freno a la pata amortiguadora. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 44

Conecte la fijación del cable del sensor ABS a la pata amortiguadora. Use alicates de bomba de agua.
Paso 45

Instale la barra del estabilizador de estabilidad transversal.

Paso 46

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 47

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 48

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: copelas del amortiguador - VW Polo 9N. Después de haber aplicado el spray, espere unos minutos.

Paso 49

Instale la rueda.

AUTODOC recomienda:

¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Polo 9N
Paso 50

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 51

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 52

Retire los gatos y las cuñas.
