¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW POLO (9N_) 1.8 GTI, VW POLO (9N_) 1.4, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 FSI, VW POLO (9N_) 1.8 GTi Cup Edition, VW POLO (9N_) 1.2, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.2, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.9 SDI, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.6 16V … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los brazo de suspensión delantera en VW POLO 4 (9N) [VÍDEO TUTORIAL DE AUTODOC]

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para POLO (9N_) y otros modelos VW

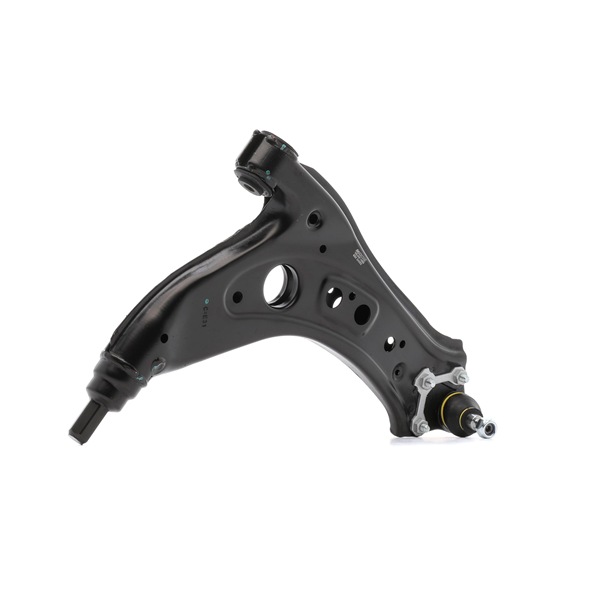

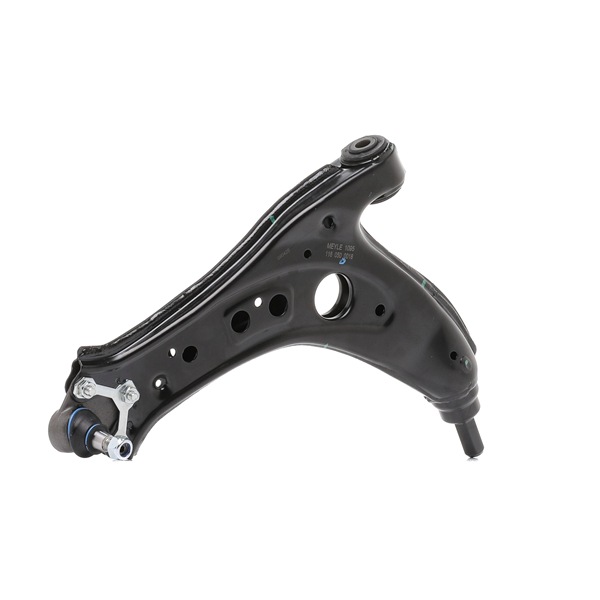

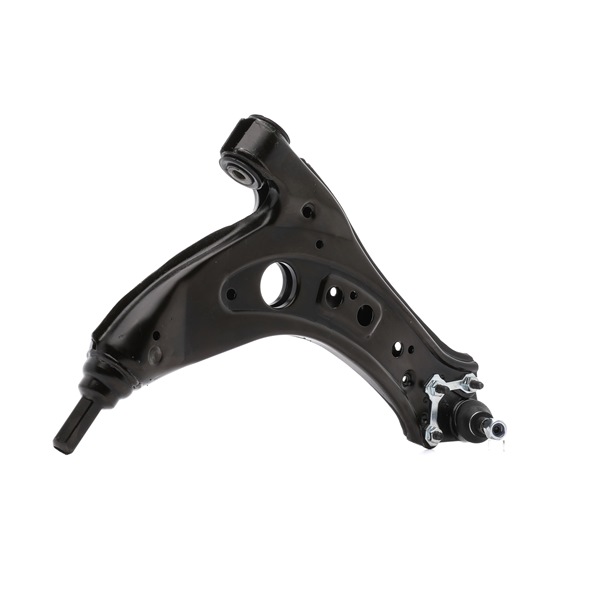

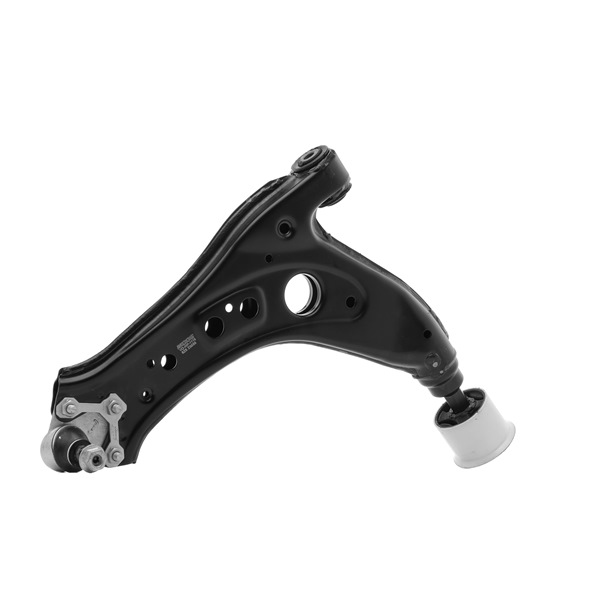

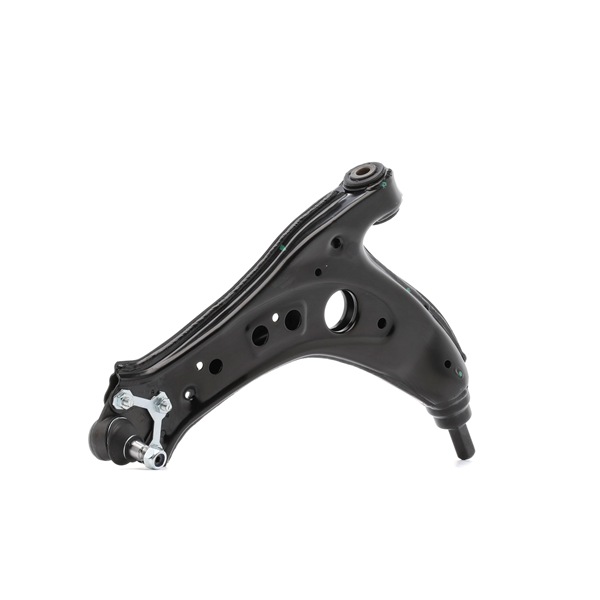

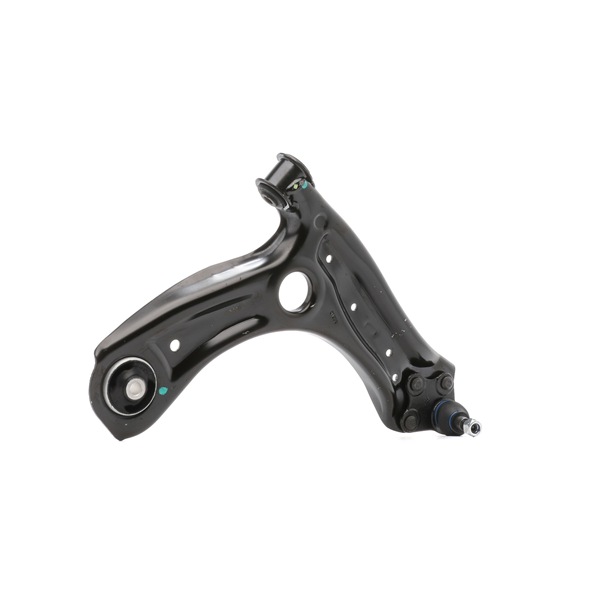

Barra oscilante, suspensión de ruedas

Juego de barras, suspensión de las ruedas

Apoyo de brazo oscilante

        Barra oscilante, suspensión de ruedas para VW POLO (9N_) 1.4 TDI Gasóleo (70 cv)

        Barra oscilante, suspensión de ruedas para VW POLO (9N_) 1.2 Gasolina (54 cv)

        Barra oscilante, suspensión de ruedas para VW POLO (9N_) 1.2 12V Gasolina (69 cv)

        Barra oscilante, suspensión de ruedas para VW POLO (9N_) 1.9 TDI Gasóleo (101 cv)

        Barra oscilante, suspensión de ruedas para VW POLO (9N_) 1.8 GTI Gasolina (150 cv)

        Barra oscilante, suspensión de ruedas para VW POLO (9N_) 1.4 16V Gasolina (101 cv)

        Barra oscilante, suspensión de ruedas para VW POLO (9N_) 1.4 Gasolina (83 cv)

        Barra oscilante, suspensión de ruedas para VW POLO (9N_) 1.4 TDI Gasóleo (75 cv)

        Barra oscilante, suspensión de ruedas para VW POLO (9N_) 1.4 16V Gasolina (80 cv)

Sustitución: brazo inferior de la parte delantera - VW Polo 9N. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave de vaso n° 13

                        Llave de vaso n° 18

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Palanca

                        Gato de transmisión hidráulica

                        Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - VW Polo 9N. Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo inferior de la parte delantera - VW Polo 9N. Realice los siguientes pasos:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW Polo 9N
Paso 5

Retire la rueda.
Paso 6

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.

Sustitución: brazo inferior de la parte delantera - VW Polo 9N. Consejo de AUTODOC:

Después de aplicar el aerosol, espere unos minutos.Use gafas protectoras.
Paso 7

Destornille la fijación delantera de la palanca. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 8

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 13. Utilice una llave giramachos.
Paso 9

Desconecte la bisagra esférica del brazo.
Paso 10

Retire la sujeción delantera del brazo de control. Use un vaso de impacto del n.º 18.
Paso 11

Limpie todas las articulaciones del brazo. Use el aerosol WD-40.
Paso 12

Retire el brazo. Use una palanca.
Paso 13

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Instale el brazo nuevo. Use una palanca.

Sustitución: brazo inferior de la parte delantera - VW Polo 9N. Los expertos de AUTODOC recomiendan:

Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 15

Instale el tornillo de sujeción delantero del brazo. Use un vaso de impacto del n.º 18.
Paso 16

Sujete la rótula al brazo de control.
Paso 17

Atornille las sujeciones de la rótula. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 18

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 19

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.+90°

AUTODOC recomienda:

¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 20

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:

Sustitución: brazo inferior de la parte delantera - VW Polo 9N. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 21

Apriete las sujeciones de la rótula. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.+90°

AUTODOC recomienda:

¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 22

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 23

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 24

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: brazo inferior de la parte delantera - VW Polo 9N. Consejo:

Después de aplicar el aerosol, espere unos minutos.
Paso 25

Instale la rueda.

AUTODOC recomienda:

¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Polo 9N
Paso 26

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 27

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 28

Retire los gatos y las cuñas.
