¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW POLO (9N_) 1.8 GTI, VW POLO (9N_) 1.4, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 FSI, VW POLO (9N_) 1.8 GTi Cup Edition, VW POLO (9N_) 1.2, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.2, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.9 SDI, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.6 16V … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

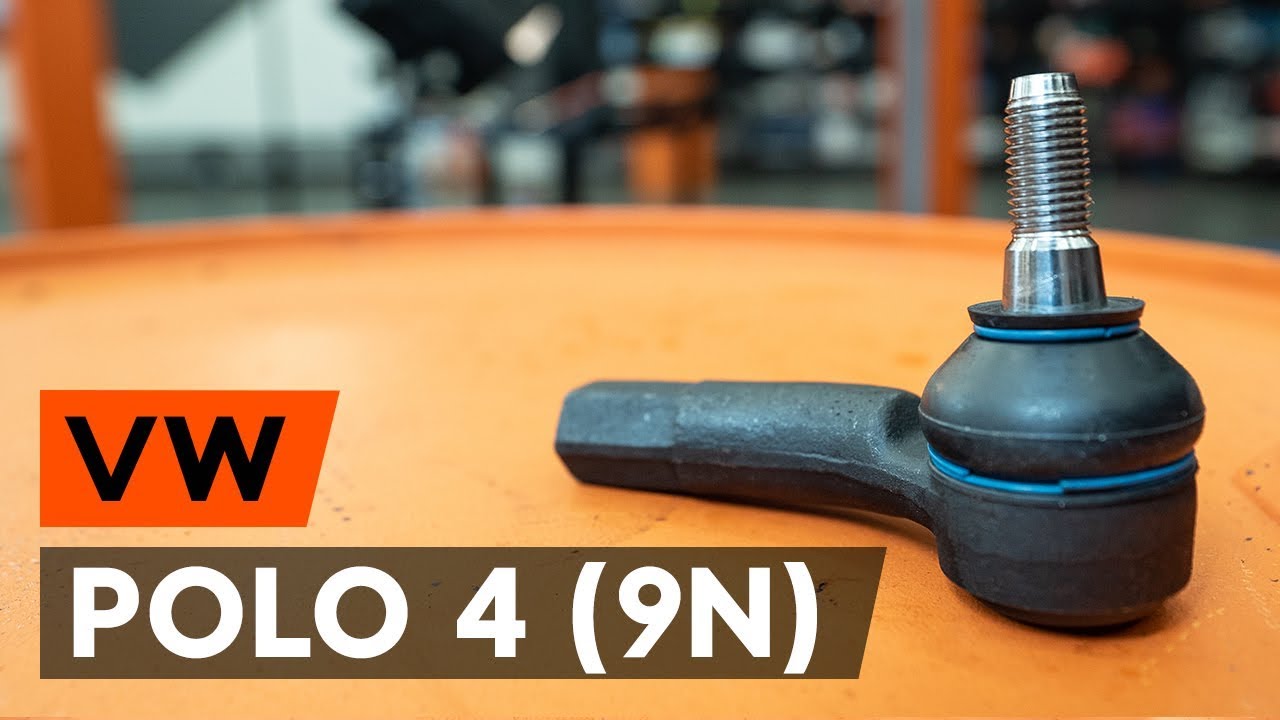

Cómo cambiar los rótula de dirección VW POLO 4 (9N) [VÍDEO TUTORIAL DE AUTODOC]

Todas las piezas que usted necesita sustituir – Rótula de Dirección para POLO (9N_) y otros modelos VW

Rótula barra de acoplamiento

Barra de acoplamiento

Juego de montaje, cabeza barra de acoplamiento

        Rótula barra de acoplamiento para VW POLO (9N_) 1.4 TDI Gasóleo (70 cv)

        Rótula barra de acoplamiento para VW POLO (9N_) 1.2 Gasolina (54 cv)

        Rótula barra de acoplamiento para VW POLO (9N_) 1.2 12V Gasolina (69 cv)

        Rótula barra de acoplamiento para VW POLO (9N_) 1.9 TDI Gasóleo (101 cv)

        Rótula barra de acoplamiento para VW POLO (9N_) 1.8 GTI Gasolina (150 cv)

        Rótula barra de acoplamiento para VW POLO (9N_) 1.4 16V Gasolina (101 cv)

        Rótula barra de acoplamiento para VW POLO (9N_) 1.4 Gasolina (83 cv)

        Rótula barra de acoplamiento para VW POLO (9N_) 1.4 TDI Gasóleo (75 cv)

        Rótula barra de acoplamiento para VW POLO (9N_) 1.4 16V Gasolina (80 cv)

Sustitución: rótula de dirección - VW Polo 9N. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Broca hexagonal no. H6

                        Llave de vaso n° 19

                        Llave Combinada n.º 19

                        Llave Combinada n.º 22

                        Llave Combinada n.º 24

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Calibrador Vernier

                        Extractor de rótulas

                        Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - VW Polo 9N. AUTODOC recomienda:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: rótula de dirección - VW Polo 9N. Utilice el siguiente procedimiento:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: rótula de dirección - VW Polo 9N. Consejo:

Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 8

Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 22.
Paso 9

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 19. Utilice una llave giramachos.
Paso 10

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 11

Destornille la rótula de la barra de dirección.
Paso 12

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13

Atornille una nueva punta de la barra de dirección.

Sustitución: rótula de dirección - VW Polo 9N. Los expertos de AUTODOC recomiendan:

Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 14

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 15

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Usa una llave mixta del n.º 19. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 16

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.+90°

AUTODOC recomienda:

¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 17

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 18

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 22. Usa una llave mixta del n.º 24. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.
Paso 19

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 20

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 21

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: rótula de dirección - VW Polo 9N. Después de haber aplicado el spray, espere unos minutos.
Paso 22

Instale la rueda.

Sustitución: rótula de dirección - VW Polo 9N. Consejo de los expertos de AUTODOC:

Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 23

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.

Paso 24

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Sustitución: rótula de dirección - VW Polo 9N. Consejo de AUTODOC:

Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 25

Retire los gatos y las cuñas.
