¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Passat B6 Variant (3C5) 2.0 TDI 4motion, VW Passat B6 Variant (3C5) 2.0 TDI, VW Passat B6 Variant (3C5) 1.6 FSI, VW Passat B6 Variant (3C5) 1.9 TDI, VW Passat B6 Variant (3C5) 2.0 TDI 16V, VW Passat B6 Variant (3C5) 1.6, VW Passat B6 Variant (3C5) 2.0 TDI, VW Passat B6 Variant (3C5) 2.0 TDI, VW Passat B6 Variant (3C5) 2.0 TFSI, VW Passat B6 Variant (3C5) 3.2 FSI 4motion, VW Passat B6 Variant (3C5) 2.0 TDI 16V 4motion, VW Passat B6 Variant (3C5) 2.0 FSI 4motion, VW Passat B6 Variant (3C5) 2.0 TDI, VW Passat B6 Variant (3C5) 2.0 TDI 4motion, VW Passat B6 Variant (3C5) 3.6 R36 4motion, VW Passat B6 Variant (3C5) 1.4 TSI, VW Passat B6 Variant (3C5) 1.8 TSI, VW Passat B6 Variant (3C5) 3.6 FSI, VW Passat B6 Variant (3C5) 2.0 TDI, VW Passat B6 Variant (3C5) 1.4 TSI EcoFuel, VW Passat B6 Variant (3C5) 2.0 TDI, VW Passat B6 Variant (3C5) 2.0 BlueTDI, VW Passat B6 Variant (3C5) 1.6 TDI, VW Passat B6 Variant (3C5) 1.8 TSI, VW Passat B6 Variant (3C5) 2.0 FSI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

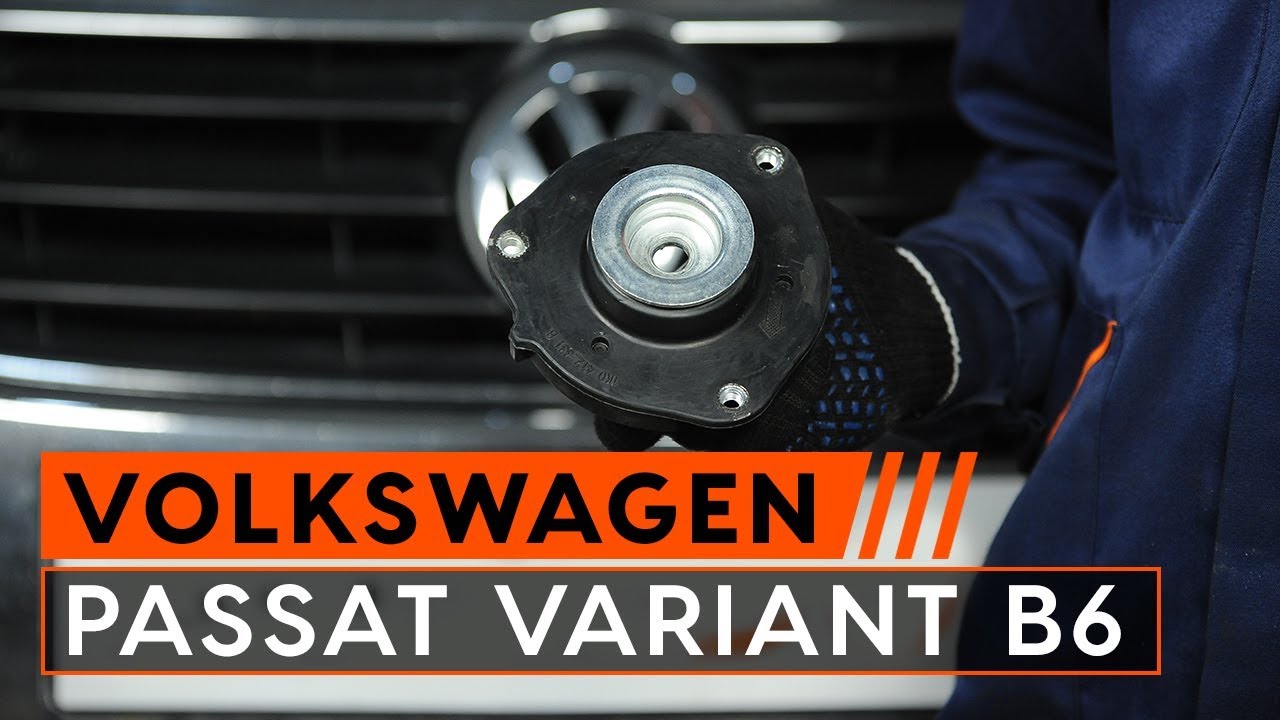

Cómo cambiar copelas del amortiguador VW PASSAT VARIANT B6 3C [INSTRUCCIÓN AUTODOC]

Cómo cambiar: copelas del amortiguador de la parte trasera - VW Passat 3C B6 Variant | Guía de sustitución

Productos alternativos

Copela de amortiguador

Sustitución: copelas del amortiguador - VW Passat Variant B6. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave de vaso n° 16

                      Punta Torx T25

                      Llave Combinada n.º 17

                      Llave Combinada n.º 21

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Llave ajustable

                      Palanca

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: copelas del amortiguador - VW Passat B6 3C Variant. Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para los soportes de los amortiguadores derecho e izquierdo de la suspensión trasera.
Ambos soportes de los amortiguadores traseros deben ser reemplazados simultáneamente.
Asegúrese de reemplazar todos los bulones y tuercas autoblocantes durante la instalación.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: copelas del amortiguador - VW Passat 3C B6 Variant. Utilice el siguiente procedimiento:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

Sustitución: copelas del amortiguador - VW Passat B6 3C Variant. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Apuntale el muñón. Utilice un gato de transmisión hidráulica.
Paso 7

Limpie las sujeciones del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 8

Destornille la fijación inferior del amortizador. Usa una llave mixta del n.º 21.
Paso 9

Retire el perno de sujeción. Use una palanca.

Paso 10

Separe la parte inferior del amortiguador.
Paso 11

Descienda el gato de transmisión hidráulica unos 10-15 cm.

AUTODOC recomienda:
Sustitución: copelas del amortiguador - VW Passat Variant B6. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 12

Desatornille y retire las sujeciones de la cubierta del paso de rueda. Utilice Torx T25. Utilice una llave de trinquete.
Paso 13

Destornille la fijación superior del amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.

Sustitución: copelas del amortiguador - VW Passat 3C B6 Variant. AUTODOC recomienda:
Para evitar lesiones, sostenga el amortiguador cuando esté deshaciendo los pernos de fijación.
Paso 14

Saque el amortiguador.
Paso 15

Retire la tapa de protección de la cazoleta del amortizador. Use una palanca.
Paso 16

Limpie la sujeción del vástago del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Destornille la fijación de la varilla del amortiguador. Usa una llave mixta del n.º 17. Use una llave ajustable.
Paso 18

Quite la cazoleta, el guardapolvos y el tope del amortiguador.
Paso 19

Quite el apoyo superior de la pata.

Sustitución: copelas del amortiguador - VW Passat B6 3C Variant. Los profesionales recomiendan:
Examine el guardapolvo y el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 20

Instale el nuevo soporte del amortiguador.
Paso 21

Instale la cazoleta, el guardapolvos y el tope en el amortiguador nuevo.
Paso 22

Atornille la fijación superior de la varilla del amortizador. Usa una llave mixta del n.º 17. Use una llave ajustable. Utilice una llave dinamométrica. Apriételo a un par de 25 Nm.
Paso 23

Trate la sujeción de la varilla del amortiguador. Use grasa de cobre.
Paso 24

Instale la tapa de protección de la cazoleta del amortizador.
Paso 25

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 26

Disponga el amortiguador nuevo en el arco de rueda y fíjelo.

Sustitución: copelas del amortiguador - VW Passat Variant B6. Consejo de los expertos de AUTODOC:
Para evitar lesiones, sujete el amortiguador al atornillar los pernos de sujeción.
Paso 27

Apriete la fijación superior del amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.+45°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 28

Instale y apriete las sujeciones de la cubierta del paso de rueda. Utilice Torx T25. Utilice una llave de trinquete.
Paso 29

Instale el perno de sujeción. Conecte la parte inferior del amortiguador.
Paso 30

Apriete la fijación inferior del amortiguador. Usa una llave mixta del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 180 Nm.
Paso 31

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 32

Quite el soporte por debajo del muñón.

AUTODOC recomienda:
VW Passat 3C B6 Variant - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 33

Trate las sujeciones del amortiguador. Use grasa de cobre.

Paso 34

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 35

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: copelas del amortiguador - VW Passat B6 3C Variant. Los expertos de AUTODOC recomiendan:
Después de aplicar el aerosol, espere unos minutos.
Paso 36

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. VW Passat Variant B6
Paso 37

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 38

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 39

Retire los gatos y las cuñas.
