¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar copelas del amortiguador VW PASSAT VARIANT B6 3C [INSTRUCCIÓN AUTODOC]

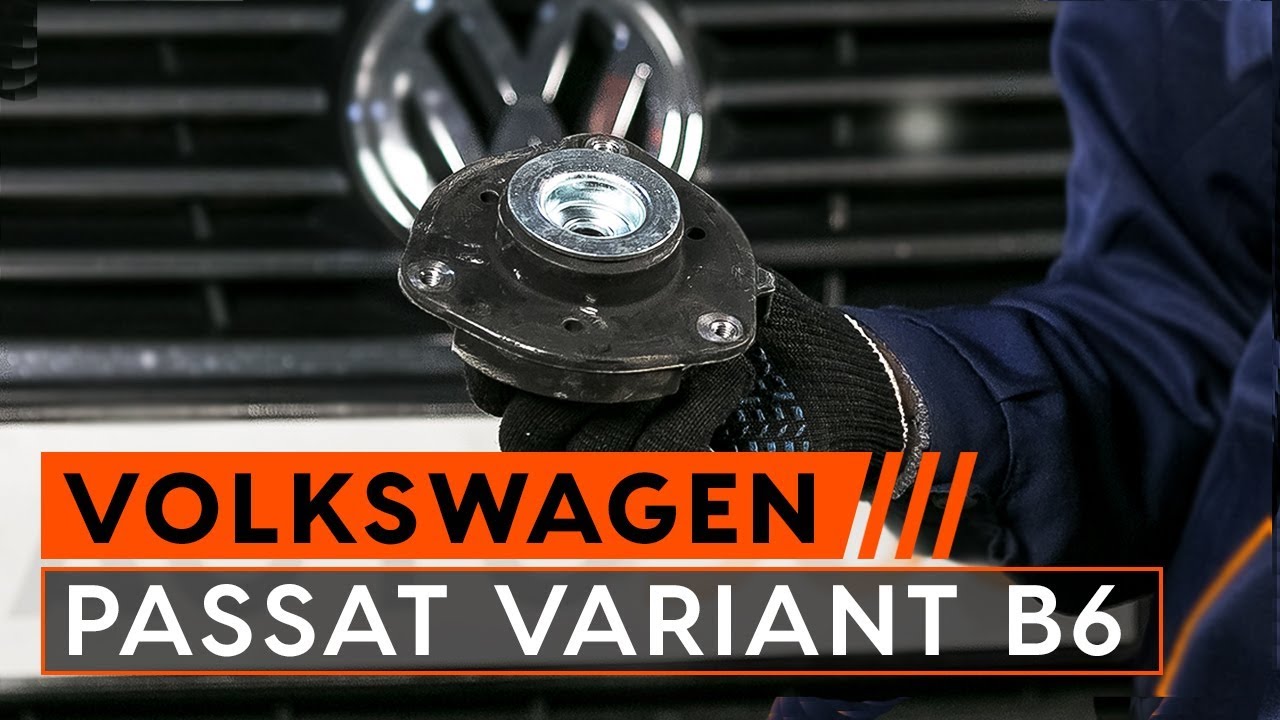

Cómo cambiar: copelas del amortiguador de la parte delantera - VW Passat 3C B6 Variant | Guía de sustitución

Todas las piezas que usted necesita sustituir – Copelas Del Amortiguador para Passat Variant (3C5) y otros modelos VW

Copela de amortiguador

Kit reparación, apoyo columna amortiguación

Cojienete de rodillos, columna amortiguación

        Copela de amortiguador para VW Passat Variant (3C5) 2.0 TDI Gasóleo (120 cv)

        Copela de amortiguador para VW Passat Variant (3C5) 1.6 FSI Gasolina (115 cv)

        Copela de amortiguador para VW Passat Variant (3C5) 2.0 FSI Gasolina (150 cv)

        Copela de amortiguador para VW Passat Variant (3C5) 1.9 TDI Gasóleo (105 cv)

        Copela de amortiguador para VW Passat Variant (3C5) 2.0 TDI 16V Gasóleo (140 cv)

        Copela de amortiguador para VW Passat Variant (3C5) 1.6 Gasolina (102 cv)

        Copela de amortiguador para VW Passat Variant (3C5) 2.0 TDI Gasóleo (122 cv)

        Copela de amortiguador para VW Passat Variant (3C5) 2.0 TDI Gasóleo (136 cv)

        Copela de amortiguador para VW Passat Variant (3C5) 2.0 TFSI Gasolina (200 cv)

Sustitución: copelas del amortiguador - VW Passat Variant B6. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 19

                        Llave Combinada n.º 21

                        Llave de vaso n° 13

                        Llave de vaso n° 17

                        Llave de vaso n° 18

                        Llave de vaso n° 21

                        Llave de vaso n° 24

                        Broca hexagonal no. H5

                        Broca hexagonal no. H6

                        Punta Torx T30

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Martillo

                        Destornillador Plano

                        Extractor de rótulas

                        Palanca

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: copelas del amortiguador - VW Passat 3C5. Los expertos de AUTODOC recomiendan:

Todos los soportes de los amortiguadores delanteros deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los soportes de los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Asegúrese de reemplazar todos los bulones y tuercas autoblocantes durante la instalación.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: copelas del amortiguador - VW Passat Variant B6. Secuencia de pasos recomendada:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

Sustitución: copelas del amortiguador - VW Passat 3C B6 Variant. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Desconecte el cableado del captador ABS. Use una palanca.
Paso 7

Desconecten el punto de separación eléctrico del sensor ABS. Utilice un destornillador plano.
Paso 8

Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 9

Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 21. Utilice una llave giramachos. Utilice una llave de trinquete.
Paso 10

Retire la pinza del freno junto con su soporte.

Sustitución: copelas del amortiguador - VW Passat 3C5. AUTODOC recomienda:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 11

Limpie las sujeciones del disco de freno. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 12

Destornille la fijación del disco de freno. Utilice Torx T30. Utilice una llave de trinquete.
Paso 13

Retire el disco de freno.
Paso 14

Limpie el cubo. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 15

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 16

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 19. Use Vaso HEX No. H5. Utilice una llave de trinquete.
Paso 17

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 18

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 19

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 20

Limpie la sujeción del cubo de rueda. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 21

Destornille la fijación del cubo de la rueda. Use un vaso de impacto del n.º 24.
Paso 22

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 23

Destornille la fijación del soporte esférico del muñón de dirección. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 24

Desconecte el brazo inferior del muñón de dirección. Use una palanca.
Paso 25

Desmonte el árbol propulsor del cubo de rueda.
Paso 26

Baje el automóvil. Abra la capota.
Paso 27

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.

Paso 28

Retire el sello de la rejilla del capó.
Paso 29

Retire los clips de la rejilla de ventilación plástico del capó.
Paso 30

Eleve y retire la rejilla del capó.
Paso 31

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 32

Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. VW Passat Variant B6
Paso 33

Retire la pata amortiguadora.
Paso 34

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: copelas del amortiguador - VW Passat 3C B6 Variant. Consejo:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 35

Comprima el resorte.

Paso 36

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 37

Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 38

Quite el apoyo superior de la pata.

Sustitución: copelas del amortiguador - VW Passat 3C5. Consejo de los expertos de AUTODOC:
Examine el guardapolvo y el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 39

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 40

Apriete la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: copelas del amortiguador - VW Passat Variant B6. Consejo de AUTODOC:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 41

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 42

Abra el resorte.

Paso 43

Retire el puntal amortiguador que está montado.
Paso 44

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 45

Instale la pata amortiguadora en el arco de la rueda.

AUTODOC recomienda:
VW Passat 3C B6 Variant - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 46

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 47

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.

Paso 48

Instale y asegure la rejilla del capó.
Paso 49

Instale las sujeciones de la rejilla de plástico del capó del limpiaparabrisas.
Paso 50

Instale el sello de la rejilla del capó. Retire el protector de aletas del guardabarros.
Paso 51

Cierre la capota. Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 52

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 53

Instale el árbol de impulsión en el cubo de rueda.
Paso 54

Conecte la palanca inferior al muñón de dirección.

Paso 55

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 56

Apriete la sujeción del cubo. Use un vaso de impacto del n.º 24. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 57

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 19. Use Vaso HEX No. H5. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 58

Instale el disco de freno.
Paso 59

Apriete la fijación del disco de freno. Utilice Torx T30. Utilice una llave dinamométrica. Apriételo a un par de 4 Nm.
Paso 60

Instale la pinza del freno junto con su soporte.
Paso 61

Apriete la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 200 Nm.
Paso 62

Conecte los cables del captador ABS.
Paso 63

Conecte el punto de separación eléctrico del sensor ABS. Utilice un martillo.
Paso 64

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 65

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.
Paso 66

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 67

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: copelas del amortiguador - VW Passat 3C B6 Variant. Después de haber aplicado el spray, espere unos minutos.
Paso 68

Instale la rueda.

Sustitución: copelas del amortiguador - VW Passat 3C5. Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 69

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 70

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 71

Retire los gatos y las cuñas.
