¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los brazo de suspensión delantera en VW PASSAT B6 (3C5) [VÍDEO TUTORIAL DE AUTODOC]

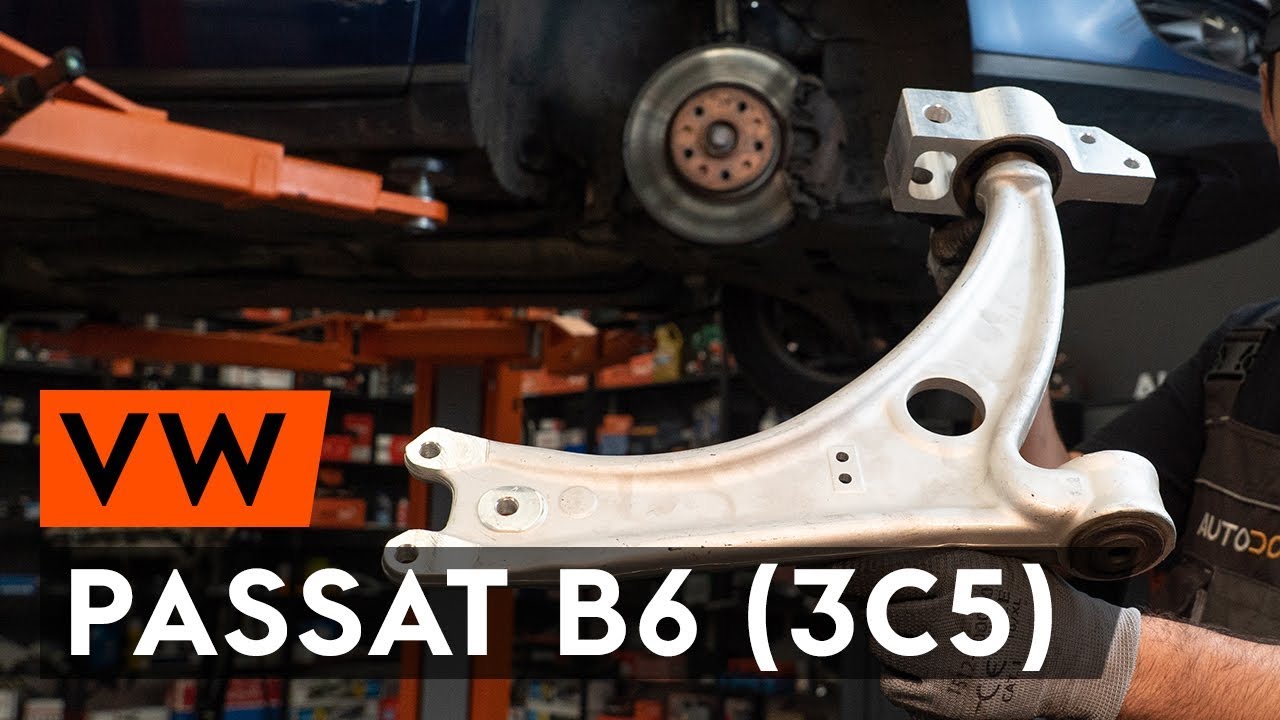

Cómo cambiar: brazo inferior de la parte delantera - VW Passat 3C B6 Variant | Guía de sustitución

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para Passat Variant (3C5) y otros modelos VW

Barra oscilante de suspensión de ruedas

Juego de reparación, brazo de suspensión

Travesaños / barras, suspensión ruedas

        Barra oscilante de suspensión de ruedas para VW Passat Variant (3C5) 2.0 TDI Gasóleo (120 cv)

        Barra oscilante de suspensión de ruedas para VW Passat Variant (3C5) 1.6 FSI Gasolina (115 cv)

        Barra oscilante de suspensión de ruedas para VW Passat Variant (3C5) 2.0 FSI Gasolina (150 cv)

        Barra oscilante de suspensión de ruedas para VW Passat Variant (3C5) 1.9 TDI Gasóleo (105 cv)

        Barra oscilante de suspensión de ruedas para VW Passat Variant (3C5) 2.0 TDI 16V Gasóleo (140 cv)

        Barra oscilante de suspensión de ruedas para VW Passat Variant (3C5) 1.6 Gasolina (102 cv)

        Barra oscilante de suspensión de ruedas para VW Passat Variant (3C5) 2.0 TDI Gasóleo (122 cv)

        Barra oscilante de suspensión de ruedas para VW Passat Variant (3C5) 2.0 TDI Gasóleo (136 cv)

        Barra oscilante de suspensión de ruedas para VW Passat Variant (3C5) 2.0 TDI Gasóleo (170 cv)

Sustitución: brazo inferior de la parte delantera - VW Passat 3C5. Lista de las herramientas que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave de vaso n° 13

                        Llave de vaso n° 16

                        Llave de vaso n° 18

                        Punta Torx T25

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Palanca

                        Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - Passat Variant B6. Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo inferior de la parte delantera - VW Passat B6 3C Variant. Realice los siguientes pasos:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: brazo inferior de la parte delantera - Passat 3C5. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Afloje y deshaga las sujeciones de la cubierta inferior del cárter de aceite. Use un vaso de impacto del n.º 13. Utilice Torx T25. Utilice una llave de trinquete.
Paso 7

Retire la cubierta del cárter de aceite.
Paso 8

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Passat B6 3C Variant. Después de haber aplicado el spray, espere unos minutos.Use gafas protectoras.
Paso 9

Destornille la fijación delantera de la palanca. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 10

Desatornille la sujeción trasera que conecta el brazo de control a la carrocería del automóvil. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 11

Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Use un vaso de impacto del n.º 16. Utilice una llave giramachos.
Paso 12

Retire la sujeción trasera del brazo de control (2 piezas).
Paso 13

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 16. Utilice una llave giramachos.
Paso 14

Retire la sujeción delantera del brazo de control.
Paso 15

Retire la sujeción trasera del brazo de control.
Paso 16

Retire el brazo. Use una palanca.
Paso 17

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 18

Instale el brazo nuevo. Use una palanca.

Sustitución: brazo inferior de la parte delantera - VW Passat Variant B6. AUTODOC recomienda:
Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 19

Instale el tornillo de sujeción delantero del brazo.
Paso 20

Atornille la fijación delantera de la palanca. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 21

Instale la sujeción trasera del brazo de control (2 piezas).
Paso 22

Atornille la sujeción trasera que conecta el brazo de control con la carrocería del coche. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 23

Instale la sujeción trasera del brazo de control.

Paso 24

Atornille la sujeción trasera que conecta el brazo de control al subchasis. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 25

Apriete las sujeciones de la rótula. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 26

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 27

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.+180°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 28

Apriete el tornillo de sujeción trasero que conecta el brazo a la carrocería del automóvil. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.+180°

Sustitución: brazo inferior de la parte delantera - Passat 3C5. Consejo de los expertos de AUTODOC:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 29

Apriete el tornillo de sujeción trasero que conecta el brazo al subchasis del automóvil. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 30

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 31

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 32

Vuelva a instalar la cubierta inferior del cárter de aceite.
Paso 33

Apriete los sujetadores de la cubierta inferior del cárter de aceite. Use un vaso de impacto del n.º 13. Utilice Torx T25. Utilice una llave de trinquete.
Paso 34

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 35

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: brazo inferior de la parte delantera - Passat B6 3C Variant. Consejo de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 36

Instale la rueda.

Sustitución: brazo inferior de la parte delantera - VW Passat 3C B6 Variant. Los profesionales recomiendan:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 37

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 38

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 39

Retire los gatos y las cuñas.
