Intervalo de sustitución recomendado para la categoría de pieza Disco de freno : 50000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_), TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

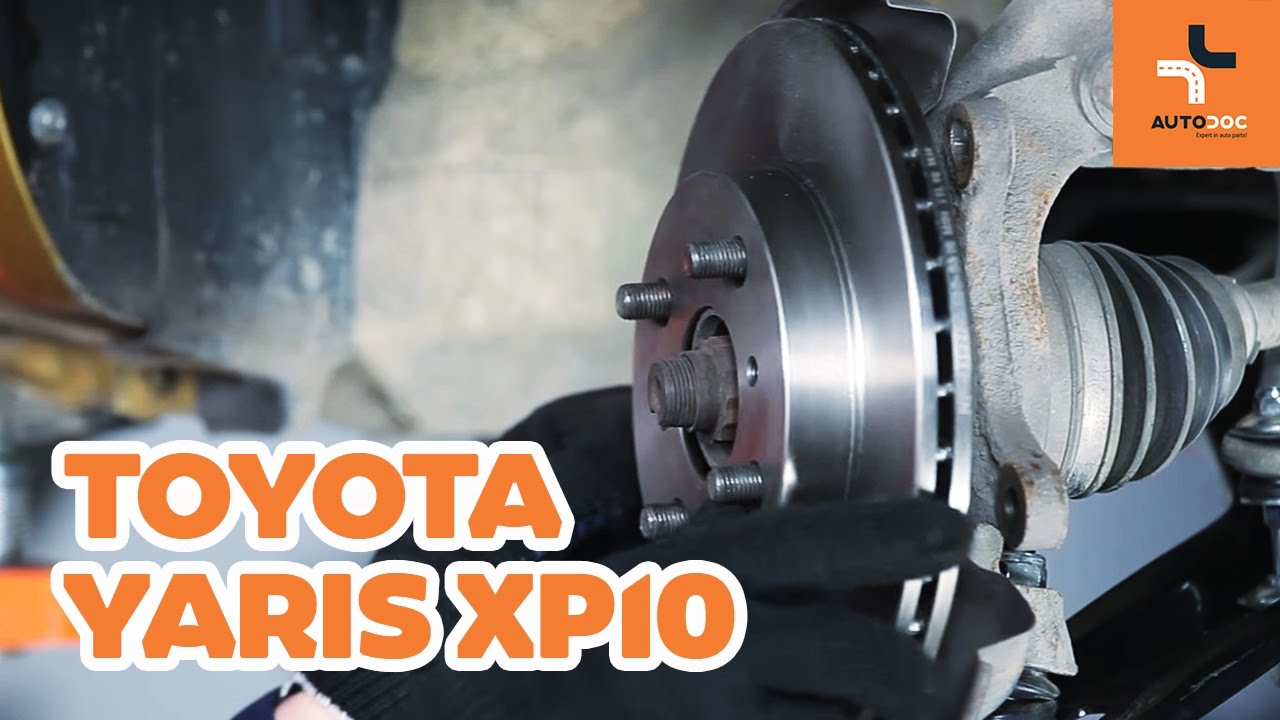

Cómo cambiar discos de freno delanteros y pastillas de freno delanteros en TOYOTA YARIS XP10

Cómo cambiar: discos de freno de la parte delantera - Toyota Yaris P1 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Discos de Freno para Yaris Hatchback (_P1_) y otros modelos TOYOTA

Disco de freno

        Disco de freno para TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) Gasolina (68 cv)

        Disco de freno para TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_) Gasóleo (75 cv)

        Disco de freno para TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_) Gasolina (87 cv)

        Disco de freno para TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) Gasolina (65 cv)

Sustitución: discos de freno - Toyota Yaris P1. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa para las mordazas de las pinzas de freno

                        Grasa de cobre

                        Llave Combinada n.º 17

                        Llave de vaso n° 14

                        Llave de vaso n° 17

                        Llave de impacto para llantas n.º 21

                        Llave de trinquete

                        Llave dinamométrica

                        Herramienta de retorno del pistón de freno

                        Palanca

                        Cuñas para ruedas

Comprar herramientas

Sustitución: discos de freno - Toyota Yaris P1. Consejo de AUTODOC:

Haga la sustitución de los discos de freno en el automóvil Toyota Yaris P1 por el juego para cada eje. Independientemente del estado de los componentes. Esto garantizará el frenaje uniforme.
El procedimiento de reemplazo es idéntico para ambos discos de freno en un mismo eje.
En caso de la sustitución de los discos de freno, sustituya obligatoriamente las pastillas de freno.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: discos de freno - Toyota Yaris P1. Secuencia de pasos recomendada:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.
Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 4

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 5

Desatornille los pernos de la rueda.

Sustitución: discos de freno - Toyota Yaris P1. Consejo:

Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 6

Retire la rueda.
Paso 7

Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 8

Separe las pastillas de freno. Use una palanca.
Paso 9

Destornille la fijación del cáliper de freno. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 14.
Paso 10

Retire el soporte de freno.

Sustitución: discos de freno - Toyota Yaris P1. Consejo de los expertos de AUTODOC:

Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 11

Retire las pastillas de freno.
Paso 12

Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13

Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 14

Quite la pinza del cáliper de freno.
Paso 15

Retire el disco de freno.
Paso 16

Limpie el cubo. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 17

Instale el disco de freno.
Paso 18

Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: discos de freno - Toyota Yaris P1. Después de haber aplicado el spray, espere unos minutos.
Paso 19

Saque las guías desde el soporte de freno.

Paso 20

Limpie la grasa vieja y las manchas de óxido, si las hay, de los pernos guía de la pinza de freno y de los guardapolvos para los pernos guia.
Paso 21

Trate los casquillos guía de la pinza de freno. Utilice grasa para los casquillos guía de la pinza de freno.

Paso 22

Atornille los pernos guía.

Paso 23

Instale la pinza del cáliper de freno.
Paso 24

Apriete la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 88 Nm.
Paso 25

Instale las pastillas de freno.
Paso 26

Trate el pistón de la pinza de freno. Use un limpiador de frenos.

Sustitución: discos de freno - Toyota Yaris P1. Los expertos de AUTODOC recomiendan:

Después de aplicar el aerosol, espere unos minutos.

Paso 27

Empuje hundiendo el cáliper de freno. Utilice la herramienta de retorno del pistón de freno.
Paso 28

Establezcan el soporte de freno y lo fijen. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 29

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 30

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: discos de freno - Toyota Yaris P1. Después de haber aplicado el spray, espere unos minutos.
Paso 31

Instale la rueda.

Sustitución: discos de freno - Toyota Yaris P1. Consejo de AUTODOC:

Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 32

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 33

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica. Apriételo a un par de 103 Nm.
Paso 34

Retire los gatos y las cuñas.

AUTODOC recomienda:

¡Importante! Sustitución: discos de freno - Toyota Yaris P1. Compruebe el nivel del líquido de frenos en el depósito y proceda a llenarlo si fuera necesario.
Paso 35

Apriete el tapón del depósito de líquido del freno. Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
Paso 36

Cierre la capota.
