Intervalo de sustitución recomendado para la categoría de pieza Juego de zapatas de frenos : 100000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_), TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los zapatas de freno parte trasera en TOYOTA YARIS P1 [VÍDEO TUTORIAL DE AUTODOC]

Todas las piezas que usted necesita sustituir – Zapatas de Freno para Yaris Hatchback (_P1_) y otros modelos TOYOTA

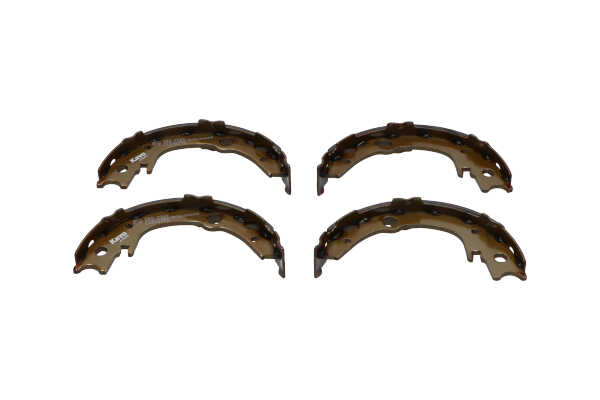

Juego de zapatas de frenos

Zapata de freno

        Juego de zapatas de frenos para TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Gasolina (150 cv)

        Juego de zapatas de frenos para TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) Gasolina (68 cv)

        Juego de zapatas de frenos para TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Gasolina (106 cv)

        Juego de zapatas de frenos para TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_) Gasóleo (75 cv)

        Juego de zapatas de frenos para TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_) Gasolina (87 cv)

        Juego de zapatas de frenos para TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) Gasolina (65 cv)

Sustitución: zapatas de freno - Toyota Yaris P1. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Spray limpiador multiuso

                        Grasa de cobre

                        Llave dinamométrica

                        Llave de vaso n° 10

                        Llave de impacto para llantas n.º 21

                        Llave de trinquete

                        Destornillador Plano

                        Palanca

                        Alicates de punta redonda

                        Alicates para bomba de agua

                        Compresor de muelles de retención de la zapata de freno

                        Cuñas para ruedas

Comprar herramientas

Sustitución: zapatas de freno - Toyota Yaris P1. AUTODOC recomienda:

Sustituya las zapatas de freno como un conjunto en un eje. Esto permite asegurar un frenado eficiente.
El procedimiento de sustitución es idéntico para las zapatas de freno de un mismo eje.
Por favor, tenga en cuenta: todos los trabajos en el coche - Toyota Yaris P1 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.

Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 4

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Toyota Yaris P1
Paso 6

Retire la rueda.
Paso 7

Limpie las sujeciones del tambor del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 8

Retire la tapa de la sujeción del cable del freno de mano.
Paso 9

Suelte el cable del freno de mano. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 10

Retire el tambor de freno.
Paso 11

Quite el muelle recuperador inferior de las zapatas de freno. Use una palanca. Use alicates de punta redondeada.
Paso 12

Retire el muelle de sujeción. Utilice un destornillador plano.
Paso 13

Mueva las zapatas del freno de mano contra el tambor de freno. Use una palanca. Utilice un destornillador plano.
Paso 14

Retire los pasadores de sujeción de las zapatas de freno. Utilice un compresor de muelles de retención de la zapata de freno.
Paso 15

Retire el muelle de retorno superior de las zapatas de freno. Use alicates de punta redondeada.
Paso 16

Afloje la sujeción de las dos zapatas de freno junto con el mecanismo de ajuste del cilindro secundario de freno, sin hacer el daño a los guardapolvos.

Sustitución: zapatas de freno - Toyota Yaris P1. Consejo de los expertos de AUTODOC:

No presione el pedal de freno después de quitar las zapatas del freno de tambor trasero. Esto llevará a la caída del émbolo del cilindro de freno, la fuga del líquido de freno y la deshermetización del sistema.
Paso 17

Desconecte el cable del freno de mano.
Paso 18

Desmonte el resorte superior de retención y del mecanismo de ajuste.
Paso 19

Coloque las zapatas de freno en un tornillo de banco.
Paso 20

Retire la copela de sujeción de la zapata de freno.
Paso 21

Retire la palanca de ajuste de la zapata de freno. Utilice un destornillador plano.
Paso 22

Afloje el tornillo de banco y retire las zapatas de freno.

Paso 23

Coloque las nuevas zapatas de freno en el tornillo de banco.
Paso 24

Instale la palanca de ajuste de la zapata de freno.
Paso 25

Vuelva a instalar la copela de sujeción de la zapata de freno. Use alicates de bomba de agua.
Paso 26

Limpie los asientos de montaje de las zapatas de freno. Use un cepillo de alambre. Utilice un spray de limpieza multiuso.
Paso 27

Afloje el tornillo de banco y retire las zapatas de freno.

Paso 28

Instale la zapata de freno junto con el muelle de retorno superior.
Paso 29

Vuelva a instalar el pasador de sujeción de la zapata de freno. Utilice un compresor de muelles de retención de la zapata de freno.

Paso 30

Conecte el cable del freno de mano a la palanca de la zapata de freno.
Paso 31

Instale la zapata de freno. Utilice un destornillador plano.
Paso 32

Vuelva a instalar el pasador de sujeción de la zapata de freno. Utilice un compresor de muelles de retención de la zapata de freno.
Paso 33

Instale el muelle de retorno superior. Utilice un destornillador plano.
Paso 34

Instale el muelle de retorno inferior. Utilice un destornillador plano.
Paso 35

Instale el muelle de sujeción. Use alicates de punta redondeada.
Paso 36

Limpie el cubo. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 37

Mueva las zapatas del freno de mano contra el tambor de freno.
Paso 38

Instale el tambor de freno.
Paso 39

Ajuste la tensión del cable del freno de mano. Usa una llave mixta del n.º 10. Utilice una llave de trinquete.
Paso 40

Vuelva a instalar la tapa de la sujeción del cable del freno de mano.
Paso 41

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 42

Trate la superficie en la cual la llanta de la rueda entra en contacto con el tambor del freno. Use grasa de cobre.
Paso 43

Instale la rueda.

AUTODOC recomienda:

¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Toyota Yaris P1
Paso 44

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 45

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica. Apriételo a un par de 103 Nm.
Paso 46

Retire los gatos y las cuñas.
Paso 47

Apriete el tapón del depósito de líquido del freno. Cierre la capota.

Sustitución: zapatas de freno - Toyota Yaris P1. Los profesionales recomiendan:

Desacelere de forma suave durante los primeros 150-200 km después de haber sustituido las zapatas de freno. Evite frenar excesiva y bruscamente durante ese tiempo.
