Cómo cambiar: filtros de aire - BMW X5 (E70) | Guía de sustitución
descargas:
50
Vistas:
1200
Intervalo de sustitución recomendado para la categoría de pieza Filtro de aire : 12 month / 15000 km
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
BMW X5 (E70) 3.0d, BMW X5 (E70) xDrive 30 d, BMW X5 (E70) 3.0d … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
BMW X5 (E70) 3.0d, BMW X5 (E70) xDrive 30 d, BMW X5 (E70) 3.0d … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Este vídeo muestra el procedimiento de sustitución de una pieza similar en otro vehículo
Todas las piezas que usted necesita sustituir – Filtro de Aire para X5 (E70) y otros modelos BMW
Productos alternativos

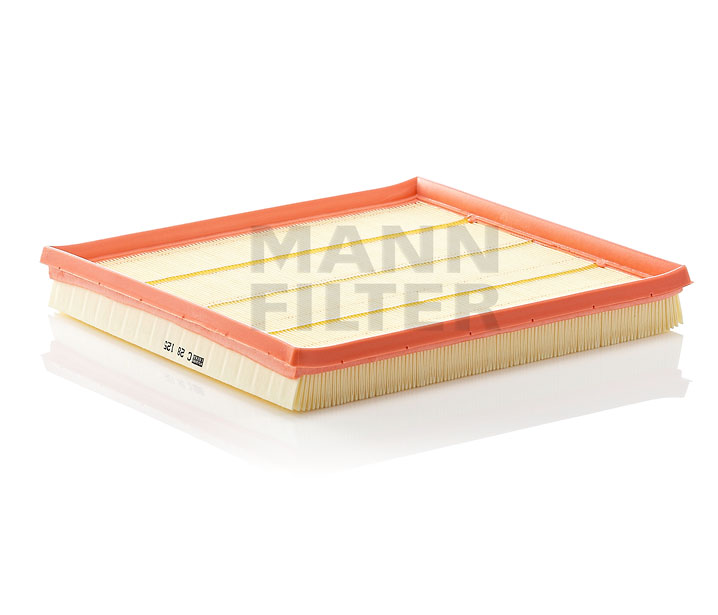

Filtro de aire
Llave de vaso n° 13
Broca hexagonal No. H5
Punta Torx T25
Punta Torx T40
Llave de trinquete
Destornillador Philips
Herramienta de extracción de clips
Alicates para bomba de agua
Toalla de microfibra
Cubreguardabarros
Sustitución: filtros de aire - BMW X5 (E70). Consejo de AUTODOC:
- Respete los plazos, las recomendaciones y los requisitos de uso de las piezas de recambio proporcionados por el fabricante.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: filtros de aire - BMW X5 (E70). Secuencia de pasos recomendada:
- Paso 1Abra la capota.Paso 2Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.Paso 3
Desenrosque las sujeciones de la cubierta del soporte del puntal de suspensión. Utilice un destornillador Phillips. Utilice una herramienta de extracción de clips. - Paso 4
Retire los casquillos protectores de atadura del soporte del strut. - Paso 5
Suelte los clips de la cubierta del filtro del habitáculo. - Paso 6
Desatornille las sujeciones de la cubierta de la carcasa del filtro de habitáculo. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete. - Paso 7
Desenrosque las sujeciones de la parte inferior de la carcasa del filtro de habitáculo. Utilice Torx T25. Utilice una llave de trinquete. - Paso 8
Quite la tapa del cuerpo del filtro de habitáculo.Sustitución: filtros de aire - BMW X5 (E70). Consejo:No aplique fuerza excesiva al retirar la pieza. Ya que de lo contrario, podría dañarla. - Paso 9
Suelte los clips de la cubierta del filtro del habitáculo. - Paso 10
Desatornille las sujeciones de la cubierta de la carcasa del filtro de habitáculo. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete. - Paso 11
Quite la tapa del cuerpo del filtro de habitáculo.AUTODOC recomienda:Sustitución: filtros de aire - BMW X5 (E70). Asegúrese de colocar el elemento filtrante en la posición correcta. Evite la desalineación. - Paso 12
Separe los conectores de los sensores del climatizador. - Paso 13
Retire el sello de la carcasa del filtro del habitáculo. - Paso 14
Desenrosque las sujeciones de la parte inferior de la carcasa del filtro de habitáculo. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete. - Paso 15
Retire la parte inferior de la carcasa del filtro de habitáculo. - Paso 16
Cubra los conductos de aire del filtro del habitáculo con un paño de microfibra para evitar la entrada de suciedad y polvo. - Paso 17
Desenrosque las sujeciones de los tirantes diagonales. Utilice Torx T40. Utilice una llave de trinquete. - Paso 18
Retire los tirantes diagonales. - Paso 19
Desatornille la sujeción de la cubierta del motor. Use Vaso HEX No. H5. Utilice una llave de trinquete. - Paso 20
Quite la tapa decorativa del motor.AUTODOC recomienda:Sustitución: filtros de aire - BMW X5 (E70). Para evitar causar daños a la pieza al retirarla, no aplique una fuerza excesiva. - Paso 21
Desconecte la fijación del tubo de admisión de aire. Use Vaso HEX No. H5. Utilice una llave de trinquete. - Paso 22
Desconecte el tubo de entrada de aire de la carcasa del filtro de aire. - Paso 23
Afloje los tornillos de sujeción de la cubierta del filtro de aire. Use Vaso HEX No. H5. Utilice una llave de trinquete. - Paso 24
Desenrosque las sujeciones de la sección trasera de la cubierta del motor. Use Vaso HEX No. H5. Utilice una llave de trinquete. - Paso 25
Retire la sección trasera de la cubierta del motor. - Paso 26
Destornille el tapón de llenado de aceite. - Paso 27
Quite la tapa de la boca de llenado de aceite. - Paso 28
Retire la tapa del filtro de aire. - Paso 29
Instale la tapa de la boca de llenado de aceite. - Paso 30
Saque de la carcasa del filtro el elemento filtrante de recambio. Use alicates de bomba de agua. - Paso 31
Limpie la cubierta y la carcasa del filtro de aire.Sustitución: filtros de aire - BMW X5 (E70). Los profesionales recomiendan:Antes de limpiar la cubierta y la carcasa del filtro de aire, cubra las partes del conducto de aire, el sensor del flujo de masa de aire (si está disponible), la válvula de mariposa con un trapo limpio. - Paso 32
Inserte en la carcasa del filtro el nuevo elemento filtrante. Asegúrese de que el borde del filtro encaje firmemente en la carcasa.Sustitución: filtros de aire - BMW X5 (E70). Consejo de AUTODOC:Verifique la posición correcta del elemento filtrante. Evite su deformación.BMW X5 (E70) - Es muy importante utilizar sólo filtros de alta calidad.Durante la instalación, asegúrese de evitar que el polvo y la suciedad entren en la carcasa del filtro de aire. - Paso 33
Quite la tapa de la boca de llenado de aceite. - Paso 34
Instale la tapa del filtro de aire. Fíjela. - Paso 35Instale la tapa de la boca de llenado de aceite.Paso 36
Apriete el tapón de llenado de aceite.
