Cómo cambiar: mecanismo de elevalunas de la parte delantera - Audi A4 B7 | Guía de sustitución

descargas: 38

Vistas: 1101

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
AUDI A4 B7 Sedán (8EC) 2.0 TFSI quattro, AUDI A4 B7 Sedán (8EC) 3.2 FSI, AUDI A4 B7 Sedán (8EC) 3.2 FSI quattro, AUDI A4 B7 Sedán (8EC) 2.0 TDI, AUDI A4 B7 Sedán (8EC) 2.0 TDI 16V, AUDI A4 B7 Sedán (8EC) 3.0 TDI quattro, AUDI A4 B7 Sedán (8EC) 1.8 T, AUDI A4 B7 Sedán (8EC) 1.8 T quattro, AUDI A4 B7 Sedán (8EC) 2.0, AUDI A4 B7 Sedán (8EC) 1.6, AUDI A4 B7 Sedán (8EC) 1.9 TDI, AUDI A4 B7 Sedán (8EC) 2.5 TDI, AUDI A4 B7 Sedán (8EC) 2.0 TFSI, AUDI A4 B7 Sedán (8EC) 2.0 TFSI quattro, AUDI A4 B7 Sedán (8EC) 2.0 TDI quattro, AUDI A4 B7 Sedán (8EC) 2.0 TDI, AUDI A4 B7 Sedán (8EC) 2.0 TDI quattro, AUDI A4 B7 Sedán (8EC) 2.7 TDI, AUDI A4 B7 Sedán (8EC) 3.0 TDI quattro, AUDI A4 B7 Sedán (8EC) 2.0 TDI, AUDI A4 B7 Sedán (8EC) 2.0 TFSI, AUDI A4 B7 Sedán (8EC) 3.0 quattro, AUDI A4 B7 Sedán (8EC) 2.0 TDI, AUDI A4 B7 Sedán (8EC) 2.7 TDI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

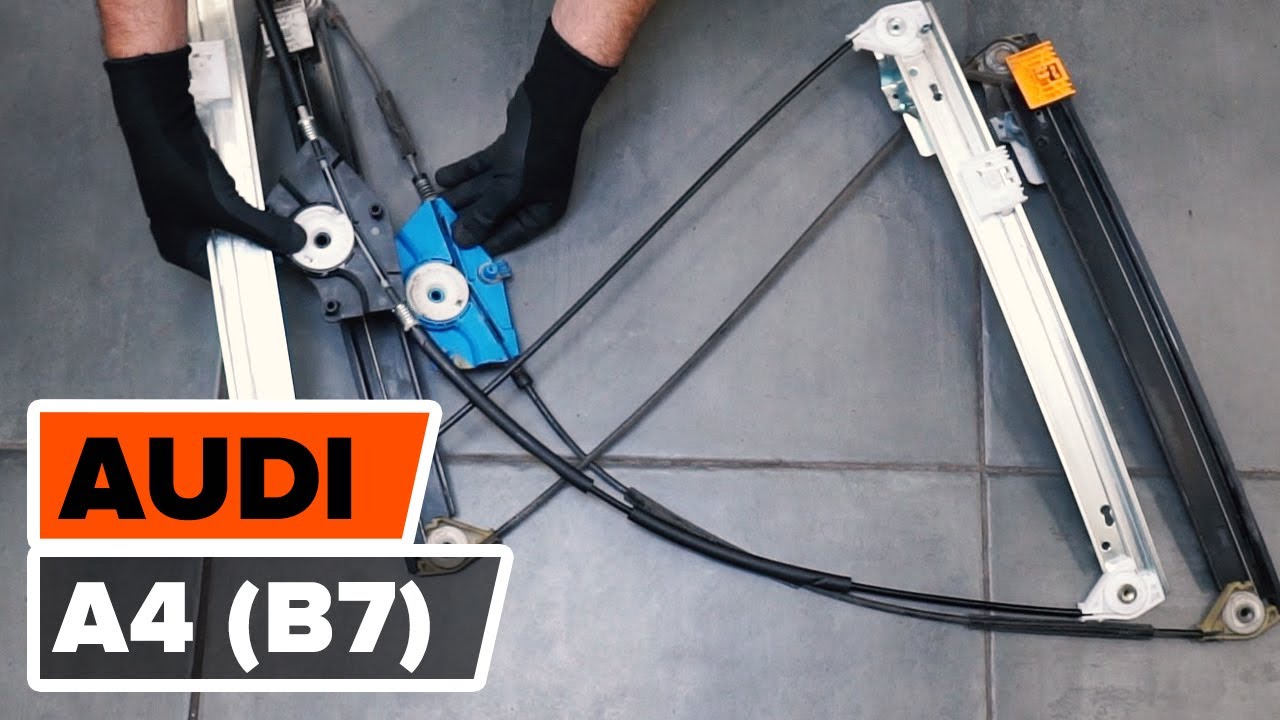

Cómo cambiar los mecanismo de elevalunas AUDI A4 (B7) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: mecanismo de elevalunas de la parte delantera - Audi A4 B7 | Guía de sustitución

Productos alternativos

Elevalunas

Sustitución: mecanismo de elevalunas - Audi A4 B7. Herramientas que podría necesitar:

                      Llave dinamométrica

                      Llave de vaso n° 10

                      Punta Torx T20

                      Punta Torx T25

                      Punta Torx T27

                      Punta Torx T30

                      Punta Torx T45

                      Llave de trinquete

                      Destornillador Philips

                      Alicates de punta redonda

                      Herramienta de extracción de clips

                      Herramienta para molduras de plástico

                      Cubreguardabarros

Comprar herramientas

Sustitución: mecanismo de elevalunas - Audi A4 B7. AUTODOC recomienda:

Por favor, tenga en cuenta: todos los trabajos en el coche - Audi A4 B7 berlina - deberían ser efectuados con el motor apagado.

Sustitución: mecanismo de elevalunas - Audi A4 B7. Utilice el siguiente procedimiento:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.

Paso 3

Desatornille las sujeciones de los terminales de la batería del coche. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 4

Retire los terminales de la batería.

Paso 5

Abra la puerta del coche.
Paso 6

Retire el embellecedor de la placa de la puerta. Utilice una herramienta de recorte de plástico.
Paso 7

Desenrosque las sujeciones superiores de la placa de la puerta. Utilice un destornillador Phillips.
Paso 8

Retire el tornillo de la manija de la puerta. Utilice un destornillador Phillips.
Paso 9

Desenrosque las sujeciones inferiores de la placa de la puerta. Utilice un destornillador Phillips.
Paso 10

Separe el panel de la puerta. Utilice una herramienta de recorte de plástico.

AUTODOC recomienda:
Sustitución: mecanismo de elevalunas - Audi A4 B7. No aplique una fuerza excesiva al retirar la pieza, ya que esto podría dañarla.
Paso 11

Desconecte el cable del actuador de la cerradura de la puerta.
Paso 12

Separe el conector del altavoz.
Paso 13

Separe los conectores del elevalunas de la unidad de control. Utilice una herramienta de recorte de plástico.
Paso 14

Retire el panel de la puerta.
Paso 15

Separe el conector del elevalunas del panel de la puerta.
Paso 16

Desenrosque las sujeciones del motor del elevalunas. Utilice Torx T27. Utilice una llave de trinquete.
Paso 17

Retire el motor del elevalunas.
Paso 18

Separe el aislamiento acústico del panel de la puerta.
Paso 19

Separe el conector del altavoz.
Paso 20

Desatornille las sujeciones de los altavoces. Utilice Torx T25. Utilice una llave de trinquete.
Paso 21

Retire los altavoces.
Paso 22

Desenrosque las sujeciones inferiores del mecanismo regulador de la ventana. Utilice Torx T25. Utilice una llave de trinquete.
Paso 23

Apriete los clips y retire el engranaje de accionamiento del regulador de la ventana. Use alicates de punta redondeada.
Paso 24

Separe el embellecedor del espejo lateral. Utilice una herramienta de recorte de plástico.
Paso 25

Retire los tornillos del espejo retrovisor lateral. Utilice Torx T30. Utilice una llave de trinquete.
Paso 26

Retire el espejo retrovisor lateral.
Paso 27

Desenrosque las sujeciones del marco de la puerta del coche. Utilice Torx T45. Utilice una llave de trinquete.
Paso 28

Retire la tapa de las sujeciones del marco de la puerta. Utilice una herramienta de recorte de plástico.
Paso 29

Desenrosque las sujeciones del marco de la puerta del coche. Utilice Torx T45. Utilice una llave de trinquete.
Paso 30

Separe el burlete de la puerta. Utilice una herramienta de recorte de plástico.
Paso 31

Retire el cristal junto con el marco de la moldura de la puerta.

Sustitución: mecanismo de elevalunas - Audi A4 B7. Consejo de AUTODOC:
No aplique fuerza excesiva al retirar la pieza. Ya que de lo contrario, podría dañarla.
Paso 32

Desconecte el cableado del espejo retrovisor lateral. Utilice una herramienta de extracción de clips.

Sustitución: mecanismo de elevalunas - Audi A4 B7. Consejo:
¡Tenga cuidado! No dañe el cableado del espejo retrovisor lateral.
Paso 33

Desenrosque las sujeciones del cristal de la ventana. Utilice Torx T20. Utilice una llave de trinquete.
Paso 34

Gire el engranaje de accionamiento del regulador de la ventana. De esta manera usted liberará el cristal del accionamiento del regulador de la ventana. Use alicates de punta redondeada.
Paso 35

Desenrosque las sujeciones del engranaje de accionamiento del regulador de la ventana. Utilice Torx T25. Utilice una llave de trinquete.
Paso 36

Retire el mecanismo del regulador de la ventana.
Paso 37

Instale el nuevo mecanismo del regulador de la ventana.
Paso 38

Atornille las sujeciones del engranaje de accionamiento del regulador de la ventana. Utilice Torx T25. Utilice una llave de trinquete.
Paso 39

Vuelva a instalar el cristal en el accionamiento del regulador de la ventana.

AUTODOC recomienda:
Sustitución: mecanismo de elevalunas - Audi A4 B7. Para evitar causar daños a la pieza durante la instalación, no aplique una fuerza excesiva.
Paso 40

Atornille las sujeciones del cristal de la ventana. Utilice Torx T20. Utilice una llave de trinquete.
Paso 41

Gire el engranaje de accionamiento del regulador de la ventana. De esta manera, usted devolverá el cristal a su posición estándar. Use alicates de punta redondeada.
Paso 42

Apriete las sujeciones del cristal de la ventana. Utilice Torx T20. Utilice una llave dinamométrica. Apriételo a un par de 11 Nm.
Paso 43

Instale el cristal junto con el marco de la moldura de la puerta.
Paso 44

Conecte el cableado del espejo retrovisor lateral.

Paso 45

Instale el espejo lateral.
Paso 46

Atornille la sujeción del espejo lateral. Utilice Torx T30. Utilice una llave de trinquete.
Paso 47

Atornille las sujeciones del marco de la puerta. Utilice Torx T45. Utilice una llave de trinquete.
Paso 48

Apriete los tornillos del espejo retrovisor lateral. Utilice Torx T30. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm.
Paso 49

Atornille el embellecedor del espejo lateral.
Paso 50

Atornille las sujeciones del marco de la puerta. Utilice Torx T45. Utilice una llave de trinquete.
Paso 51

Apriete las sujeciones del marco de la puerta. Utilice Torx T45. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 52

Atornille las sujeciones inferiores del mecanismo regulador de la ventana. Utilice Torx T25. Utilice una llave de trinquete.
Paso 53

Una el engranaje de accionamiento del regulador de la ventana.
Paso 54

Una el burlete de la puerta.
Paso 55

Instale la tapa de sujeción del marco de la puerta.
Paso 56

Vuelva a instalar los altavoces.
Paso 57

Atornille las sujeciones de los altavoces. Utilice Torx T25. Utilice una llave de trinquete.
Paso 58

Conecte el conector del altavoz.
Paso 59

Coloque el aislamiento acústico del panel de la puerta.
Paso 60

Una los conectores de la ventana eléctrica a la unidad de control.
Paso 61

Instale el motor del elevalunas.
Paso 62

Atornille las sujeciones del motor del elevalunas. Utilice Torx T27. Utilice una llave de trinquete.
Paso 63

Una el conector del elevalunas al panel de la puerta.
Paso 64

Conecte el conector del altavoz.
Paso 65

Una el cable del actuador de la cerradura de la puerta.
Paso 66

Vuelva a instalar el panel de la puerta. Asegúrese de que escucha un sonido clic indicando que está bloqueado en su lugar.
Paso 67

Atornille las sujeciones superiores de la placa de la puerta. Utilice un destornillador Phillips.
Paso 68

Atornille las sujeciones de la manija de la puerta. Utilice un destornillador Phillips.
Paso 69

Atornille las sujeciones inferiores de la placa de la puerta. Utilice un destornillador Phillips.
Paso 70

Instale el embellecedor de la placa de la puerta.
Paso 71

Conecte los terminales a la batería.

Sustitución: mecanismo de elevalunas - Audi A4 B7. Los expertos de AUTODOC recomiendan:
¡Tenga cuidado! No mezcle los terminales positivos y negativos de la batería del coche.
Paso 72

Atornille las sujeciones de los terminales de la batería. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 73

Encienda el arranque. Esto es necesario para asegurarse de que el componente funciona correctamente.
Paso 74

Apague el arranque.
Paso 75

Cierre la puerta del coche.

Paso 76

Retire el protector de aletas del guardabarros.
Paso 77

Cierre la capota.
