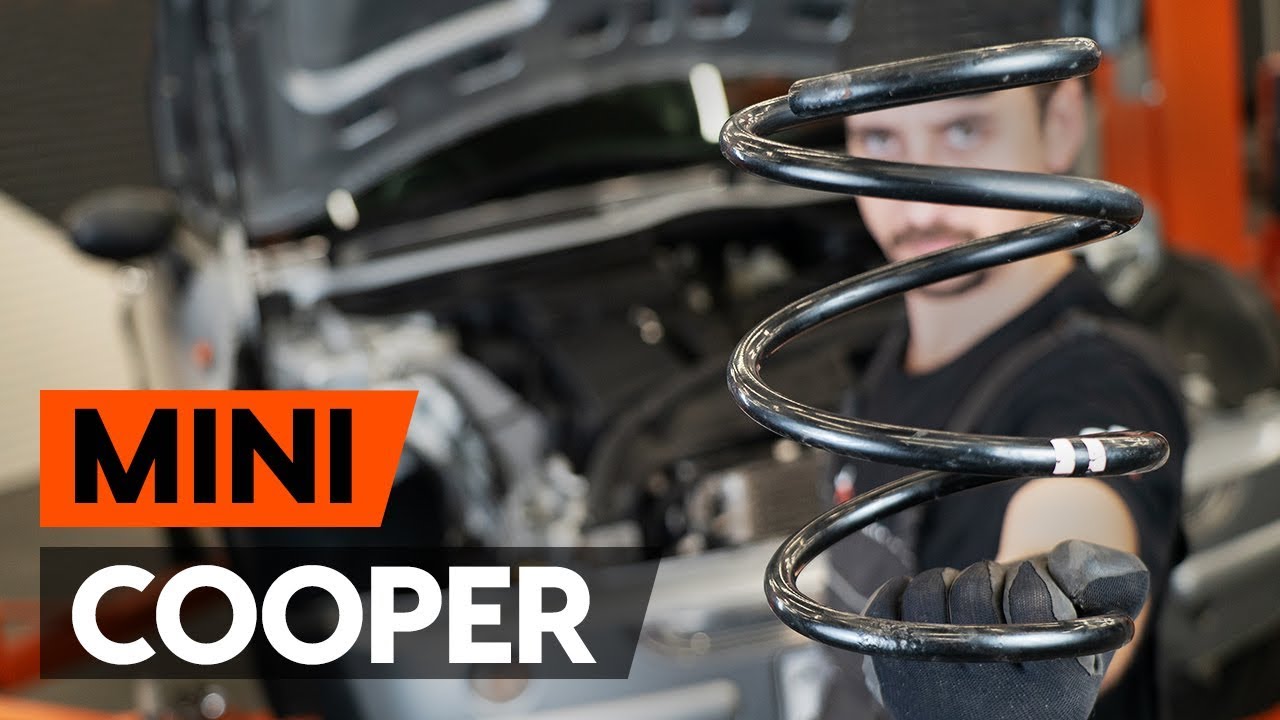

Cómo cambiar: muelles de suspensión de la parte delantera - Mini R50, R53 | Guía de sustitución
descargas:
23
Vistas:
166
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
MINI Hatchback (R50, R53) One D, MINI Hatchback (R50, R53) One D, MINI Hatchback (R50, R53) Cooper, MINI Hatchback (R50, R53) One … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
MINI Hatchback (R50, R53) One D, MINI Hatchback (R50, R53) One D, MINI Hatchback (R50, R53) Cooper, MINI Hatchback (R50, R53) One … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Cómo cambiar los muelles de suspensión delantero en MINI COOPER 1 (R50, R53) [INSTRUCCIÓN AUTODOC]
Todas las piezas que usted necesita sustituir – Muelles de Suspensión para Hatchback (R50, R53) y otros modelos MINI
Productos alternativos
Muelle de suspensión
Cepillo de alambre
Aerosol WD-40
Grasa de cobre
Llave Combinada n.º 16
Llave Combinada n.º 18
Llave de vaso n° 13
Llave de vaso n° 16
Llave de vaso n° 18
Broca hexagonal No. H6
Broca hexagonal No. H7
Vaso Punta XZN n° 14
Vaso para amortiguador
Llave de impacto para llantas n.º 17
Llave de trinquete
Llave dinamométrica
Cincel plano
Martillo
Llave giramachos
Palanca
Gato de transmisión hidráulica
Compresor hidráulico de muelles de amortiguador
Cuñas para ruedas
Sustitución: muelles de suspensión - Mini R50, R53. Consejo de los expertos de AUTODOC:
- Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
- El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: muelles de suspensión - Mini R50, R53. Utilice el siguiente procedimiento:
- Paso 1
Asegure las ruedas con cuñas. - Paso 2
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17. - Paso 3
Levante la parte delantera del automóvil y fije la posición sobre los pedestales. - Paso 4
Desatornille los pernos de la rueda.AUTODOC recomienda:¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Mini R50, R53 - Paso 5
Retire la rueda. - Paso 6
Limpie las sujeciones del soporte superior del puntal amortiguador. Use el aerosol WD-40. - Paso 7
Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora. - Paso 8
Limpie las fijaciones que conectan la bieleta de la barra estabilizadora al puntal amortiguador, y aquellos que conectan el puntal del amortiguador a la mangueta de rueda. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 9
Destornille la tuerca y quite la barra del estabilizador desde la pata amortiguadora. Usa una llave mixta del n.º 16. Use Vaso HEX No. H6. Utilice una llave de trinquete. - Paso 10
Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete. Utilice una llave giramachos. - Paso 11
Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete. - Paso 12
Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica. - Paso 13
Desconecte el muñón de dirección de la pata amortiguadora. Utilice un cincel de metal plano. Utilice un martillo.Sustitución: muelles de suspensión - Mini R50, R53. Consejo de los expertos de AUTODOC:Asegúrese de que la mangueta de dirección no se ha soltado de la carga. - Paso 14
Destornille la fijación superior de la pata amortiguadora. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.AUTODOC recomienda:¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. Mini R50, R53 - Paso 15
Retire la pata amortiguadora. - Paso 16
Instale la pata amortiguadora en el mecanismo para apretar los resortes.Sustitución: muelles de suspensión - Mini R50, R53. Consejo de AUTODOC:Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete. - Paso 17
Comprima el resorte. - Paso 18
Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H7. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete. - Paso 19
Quite el soporte superior. - Paso 20
Suelte el resorte helicoidal. - Paso 21
Quite el resorte. - Paso 22
Instale el resorte en el amortiguador. - Paso 23Comprima el resorte.Paso 24
Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal. Use una palanca. - Paso 25
Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 18. Usa una llave mixta del n.º 18. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 64 Nm.Sustitución: muelles de suspensión - Mini R50, R53. Consejo de los expertos de AUTODOC:Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
