¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.5 dCi, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.5 dCi, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6 dCi, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6 dCi Allrad, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0 Allrad, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.5 dCi … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

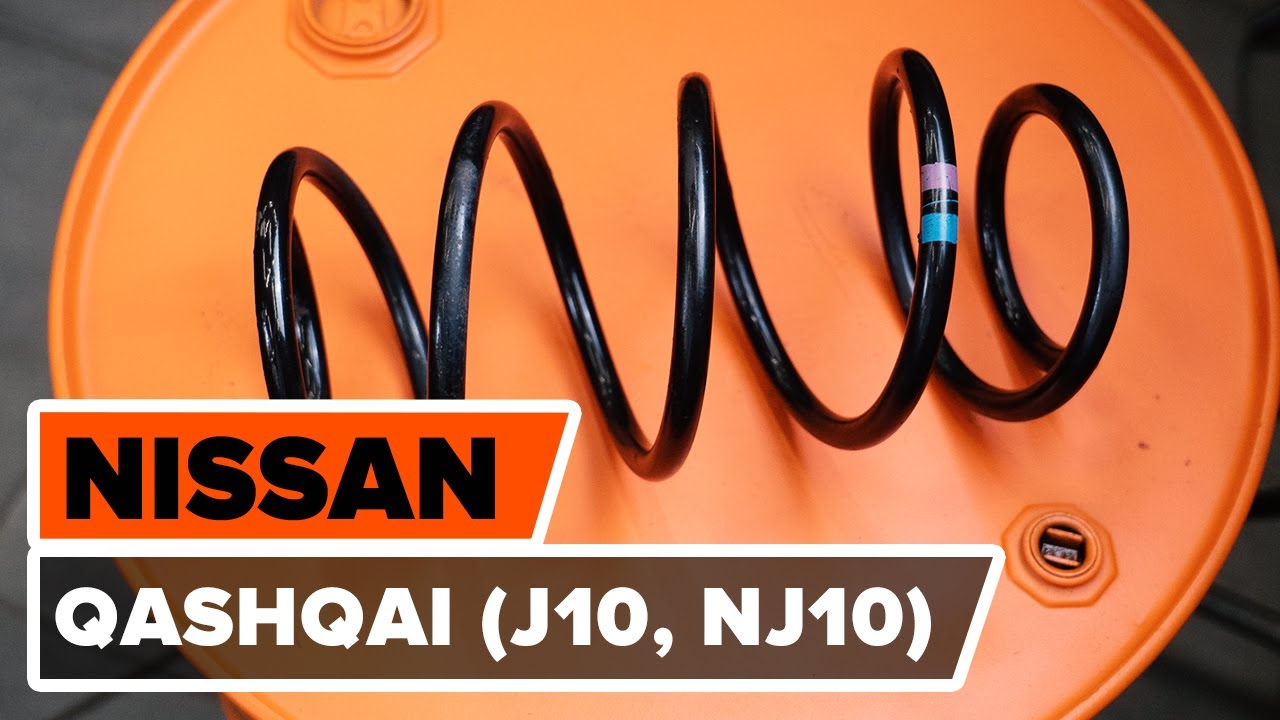

Cómo cambiar los muelles de suspensión delantero en NISSAN QASHQAI (J10, NJ10) [VÍDEO DE AUTODOC]

Cómo cambiar: muelles de suspensión de la parte delantera - Nissan Qashqai J10 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Muelles de Suspensión para Qashqai / Qashqai +2 I (J10, NJ10) y otros modelos NISSAN

Muelle de suspensión

        Muelle de suspensión para Qashqai / Qashqai+2 I (J10, NJ10) Gasóleo (110 cv)

        Muelle de suspensión para Qashqai / Qashqai+2 I (J10, NJ10) Gasolina (117 cv)

        Muelle de suspensión para Qashqai / Qashqai+2 I (J10, NJ10) Gasolina (141 cv)

        Muelle de suspensión para Qashqai / Qashqai+2 I (J10, NJ10) Gasolina (141 cv)

        Muelle de suspensión para Qashqai / Qashqai+2 I (J10, NJ10) Gasóleo (130 cv)

        Muelle de suspensión para Qashqai / Qashqai+2 I (J10, NJ10) Gasóleo (130 cv)

        Muelle de suspensión para Qashqai / Qashqai+2 I (J10, NJ10) Gasóleo (106 cv)

        Muelle de suspensión para Qashqai / Qashqai+2 I (J10, NJ10) Gasóleo (103 cv)

Sustitución: muelles de suspensión - Nissan Qashqai J10. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave dinamométrica

                        Llave Combinada n.º 18

                        Broca hexagonal no. H6

                        Llave de vaso n° 13

                        Llave de vaso n° 14

                        Llave de vaso n° 18

                        Llave de vaso n° 19

                        Llave de vaso n° 21

                        Llave de impacto para llantas n.º 21

                        Llave de trinquete

                        Herramienta de extracción de clips

                        Extractor universal

                        Martillo

                        Palanca

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: muelles de suspensión - Nissan Qashqai J10. AUTODOC recomienda:

Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: muelles de suspensión - Nissan Qashqai J10. Secuencia de pasos recomendada:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire las cubiertas de las tuercas del brazo del limpiaparabrisas. Utilice una herramienta de extracción.
Paso 4

Desenrosque las fijaciones de los brazos del limpiaparabrisas. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete.
Paso 5

Retire los brazos del limpiaparabrisas. Utilice un extractor universal.
Paso 6

Retire los clips de la rejilla de ventilación plástico del capó. Utilice una herramienta de extracción.
Paso 7

Eleve y retire la rejilla del capó.
Paso 8

Separe la manguera de la boquilla del limpiaparabrisas.
Paso 9

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 10

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 11

Asegure las ruedas con cuñas.
Paso 12

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 13

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 14

Desatornille los pernos de la rueda.

Sustitución: muelles de suspensión - Nissan Qashqai J10. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 15

Retire la rueda.
Paso 16

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 18

Retire el enlace estabilizador de estabilidad transversal.
Paso 19

Retire la sujeción que une el latiguillo de freno al puntal amortiguador. Use una palanca.
Paso 20

Separe el latiguillo de freno del puntal amortiguador.
Paso 21

Desconecte el cableado del captador ABS.
Paso 22

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 24

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 25

Retire los pernos de sujeción.
Paso 26

Desconecte el muñón de dirección de la pata amortiguadora. Use una palanca.
Paso 27

Retire la cazoleta de por debajo del muñón de dirección.

Sustitución: muelles de suspensión - Nissan Qashqai J10. AUTODOC recomienda:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 28

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

Sustitución: muelles de suspensión - Nissan Qashqai J10. Consejo de AUTODOC:
Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 29

Retire la pata amortiguadora.
Paso 30

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: muelles de suspensión - Nissan Qashqai J10. Consejo:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 31

Comprima el resorte.
Paso 32

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 33

Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 34

Quite la cazoleta, el guardapolvos y el tope del amortiguador.

Sustitución: muelles de suspensión - Nissan Qashqai J10. Los expertos de AUTODOC recomiendan:
Atentamente examine la cazoleta, el guardapolvo, el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 35

Suelte el resorte helicoidal.
Paso 36

Quite el resorte.
Paso 37

Instale el resorte en el amortiguador.
Paso 38

Comprima el resorte.
Paso 39

Instale el soporte, el fuelle y el tope en el amortiguador.
Paso 40

Apriete la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 62 Nm.

Sustitución: muelles de suspensión - Nissan Qashqai J10. Los profesionales recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 41

Abra el resorte.
Paso 42

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 43

Retire el puntal amortiguador que está montado.
Paso 44

Trate los asientos de montaje del puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 45

Instale la pata amortiguadora en el arco de la rueda.
Paso 46

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
Nissan Qashqai J10 - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 47

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 48

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.

Paso 49

Fije la pata amortiguadora en el muñón de dirección.
Paso 50

Instale los pernos de sujeción.
Paso 51

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Nissan Qashqai J10 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 52

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 53

Conecte los cables del captador ABS.
Paso 54

En la pata fije el latiguillo del sistema de freno.
Paso 55

Instale la abrazadera de retención del latiguillo de freno. Utilice un martillo.
Paso 56

Limpie los asientos de montaje de la bieleta de barra estabilizadora. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 57

Instale la barra del estabilizador de estabilidad transversal.
Paso 58

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 59

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 168 Nm.
Paso 60

Trate las sujeciones del amortiguador. Trate todas las juntas de la bieleta o enlace estabilizador. Use grasa de cobre.
Paso 61

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 62

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: muelles de suspensión - Nissan Qashqai J10. Consejo:
Después de aplicar el aerosol, espere unos minutos.
Paso 63

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Nissan Qashqai J10
Paso 64

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 65

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica. Apriételo a un par de 112 Nm.
Paso 66

Retire los gatos y las cuñas.
Paso 67

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm.
Paso 68

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 69

Acople la manguera de la boquilla del limpiaparabrisas.
Paso 70

Instale y asegure la rejilla del capó.
Paso 71

Instale las sujeciones de la rejilla de plástico del capó del limpiaparabrisas.
Paso 72

Instale los brazos del limpiaparabrisas.

Sustitución: muelles de suspensión - Nissan Qashqai J10. AUTODOC recomienda:
Asegúrese de no mezclar los brazos de los limpiaparabrisas de los lados del conductor y del pasajero.
Paso 73

Apriete las fijaciones de los brazos del limpiaparabrisas. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 28 Nm.
Paso 74

Trate las sujeciones del brazo del limpiaparabrisas. Use grasa de cobre.
Paso 75

Instale las cubiertas de las tuercas de los brazos del limpiaparabrisas.
Paso 76

Retire el protector de aletas del guardabarros.
Paso 77

Cierre la capota.

¿Le ha resultado útil este manual?

Por favor, califique este manual en una escala del 1 al 5. Si usted tuviera alguna cuestión, no dude en preguntarnos.
