¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
NISSAN Leaf (ZE1_) Electric, NISSAN Leaf (ZE1_) Electric … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los muelles de suspensión delanteros en NISSAN LEAF (ZE0U) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: muelles de suspensión de la parte delantera - Nissan Leaf ZE0 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Muelles de Suspensión para LEAF y otros modelos NISSAN

Productos alternativos

Muelle de suspensión

Sustitución: muelles de suspensión - Nissan Leaf ZE0. Herramientas usted necesita:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 21

                      Llave de vaso n° 13

                      Llave de vaso n° 18

                      Llave de vaso n° 21

                      Broca hexagonal no. H6

                      Llave de impacto para llantas n.º 21

                      Llave de trinquete

                      Llave dinamométrica

                      Llave giramachos

                      Palanca

                      Mazo de goma

                      Compresor hidráulico de muelles de amortiguador

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: muelles de suspensión - Nissan Leaf ZE0. Los expertos de AUTODOC recomiendan:

Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: muelles de suspensión - Nissan Leaf ZE0. Utilice el siguiente procedimiento:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Eleve y retire la rejilla del capó.
Paso 4

Limpie las sujeciones del soporte superior del puntal amortiguador. Use el aerosol WD-40.
Paso 5

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 6

Asegure las ruedas con cuñas.
Paso 7

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 8

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 9

Desatornille los pernos de la rueda.

Sustitución: muelles de suspensión - Nissan Leaf ZE0. Consejo de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 10

Retire la rueda.
Paso 11

Retire el clip de retención del latiguillo de freno.
Paso 12

Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora. Use una palanca.
Paso 13

Limpie las fijaciones que conectan la bieleta de la barra estabilizadora al puntal amortiguador, y aquellos que conectan el puntal del amortiguador a la mangueta de rueda. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Destornille la tuerca y quite la barra del estabilizador desde la pata amortiguadora. Use un vaso de impacto del n.º 18.
Paso 15

Retire el enlace estabilizador de estabilidad transversal.
Paso 16

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave giramachos.
Paso 17

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 18

Retire los pernos de sujeción.
Paso 19

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 20

Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 13.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. Nissan Leaf ZE0
Paso 21

Retire la pata amortiguadora.
Paso 22

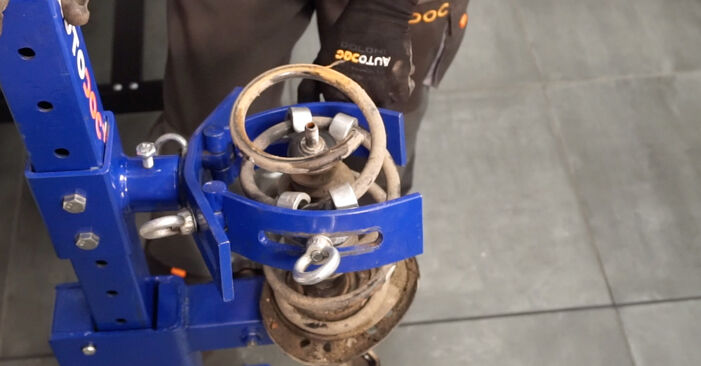

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: muelles de suspensión - Nissan Leaf ZE0. Los profesionales recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 23

Comprima el resorte.
Paso 24

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 25

Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 26

Quite el apoyo superior de la pata.
Paso 27

Suelte el resorte helicoidal.
Paso 28

Quite el resorte.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Nissan Leaf ZE0. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 29

Instale el resorte en el amortiguador.
Paso 30

Comprima el resorte.
Paso 31

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 32

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 18. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 68 Nm.

Sustitución: muelles de suspensión - Nissan Leaf ZE0. AUTODOC recomienda:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 33

Abra el resorte.
Paso 34

Retire el puntal amortiguador que está montado.
Paso 35

Instale la pata amortiguadora en el arco de la rueda.
Paso 36

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

Sustitución: muelles de suspensión - Nissan Leaf ZE0. Consejo de los expertos de AUTODOC:
Para evitar lesiones, sujete el amortiguador al atornillar los pernos de sujeción.
Paso 37

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 38

Fije la pata amortiguadora en el muñón de dirección.
Paso 39

Instale los pernos de sujeción.
Paso 40

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 21. Usa una llave mixta del n.º 21.
Paso 41

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Nissan Leaf ZE0. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 42

Instale la barra del estabilizador de estabilidad transversal. Use un vaso de impacto del n.º 18.
Paso 43

En la pata fije el latiguillo del sistema de freno. Conecte la fijación del cable del sensor ABS a la pata amortiguadora.
Paso 44

Instale el clip de retención del latiguillo de freno. Utilice un mazo de goma.
Paso 45

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 165 Nm.
Paso 46

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 47

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 48

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 49

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: muelles de suspensión - Nissan Leaf ZE0. Consejo de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 50

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Nissan Leaf ZE0
Paso 51

Baje el automóvil.
Paso 52

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 16 Nm.
Paso 53

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 54

Instale y asegure la rejilla del capó.
Paso 55

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave dinamométrica. Apriételo a un par de 108 Nm.
Paso 56

Retire los gatos y las cuñas.
Paso 57

Retire el protector de aletas del guardabarros.
Paso 58

Cierre la capota.
