¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Golf V Hatchback (1K1) 2.0 TDI 16V, VW Golf V Hatchback (1K1) 2.0 FSI, VW Golf V Hatchback (1K1) 1.6 FSI, VW Golf V Hatchback (1K1) 2.0 SDI, VW Golf V Hatchback (1K1) 2.0 TDI 16V 4motion, VW Golf V Hatchback (1K1) 2.0 FSI 4motion, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI 4motion, VW Golf V Hatchback (1K1) 1.4 TSI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los muelles de suspensión delantero en VW GOLF 5 (1K1) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: muelles de suspensión de la parte delantera - VW Golf 5 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Muelles de Suspensión para Golf V Hatchback (1K1) y otros modelos VW

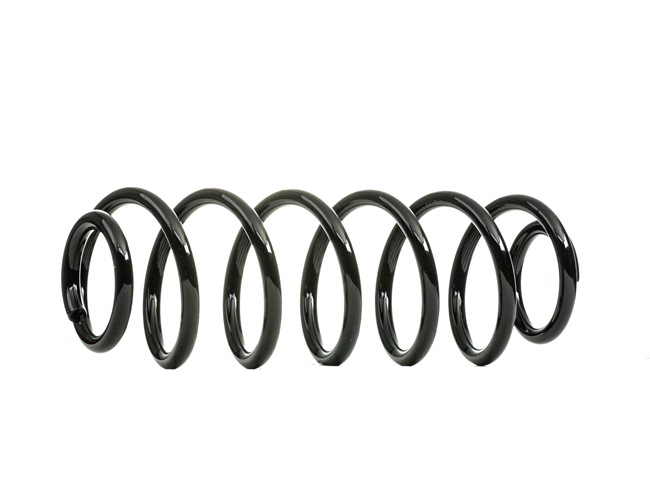

Muelle de suspensión

Muelle adicional

Amortiguador de goma para muelle de suspensión

        Muelle de suspensión para VW Golf V Hatchback (1K1) 2.0 TDI 16V Gasóleo (140 cv)

        Muelle de suspensión para VW Golf V Hatchback (1K1) 2.0 FSI Gasolina (150 cv)

        Muelle de suspensión para VW Golf V Hatchback (1K1) 1.6 FSI Gasolina (115 cv)

        Muelle de suspensión para VW Golf V Hatchback (1K1) 2.0 SDI Gasóleo (75 cv)

        Muelle de suspensión para VW Golf V Hatchback (1K1) 2.0 TDI 16V 4motion Gasóleo (140 cv)

        Muelle de suspensión para VW Golf V Hatchback (1K1) 2.0 FSI 4motion Gasolina (150 cv)

        Muelle de suspensión para VW Golf V Hatchback (1K1) 2.0 TDI Gasóleo (170 cv)

        Muelle de suspensión para VW Golf V Hatchback (1K1) 2.0 TDI Gasóleo (136 cv)

        Muelle de suspensión para VW Golf V Hatchback (1K1) 2.0 TDI Gasóleo (140 cv)

Sustitución: muelles de suspensión - VW Golf 5. Lista de las herramientas que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 17

                        Llave de vaso n° 13

                        Llave de vaso n° 16

                        Llave de vaso n° 18

                        Llave de vaso n° 21

                        Llave de vaso n° 27

                        Broca hexagonal No. H6

                        Vaso Punta XZN n° 12

                        Llave de impacto para llantas n.º 17

                        Vaso para amortiguador

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Palanca

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: muelles de suspensión - VW Golf 5. AUTODOC recomienda:

Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: muelles de suspensión - VW Golf 5. Secuencia de pasos recomendada:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire el sello de la rejilla del capó.
Paso 4

Eleve y retire la rejilla del capó.
Paso 5

Limpie las sujeciones del soporte superior del puntal amortiguador. Use el aerosol WD-40.
Paso 6

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 7

Asegure las ruedas con cuñas.
Paso 8

Afloje la sujeción del cubo de rueda. Use un vaso de impacto del n.º 27. Utilice una llave giramachos.
Paso 9

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 10

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 11

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. VW Golf 5
Paso 12

Retire la rueda.
Paso 13

Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora. Use una palanca.
Paso 14

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 15

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 16

Destornille la tuerca y quite la barra del estabilizador desde la pata amortiguadora. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 17

Retire el enlace estabilizador de estabilidad transversal.
Paso 18

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #12. Utilice una llave de trinquete. Utilice una llave giramachos.
Paso 19

Retire el perno de sujeción.
Paso 20

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.

Sustitución: muelles de suspensión - VW Golf 5. Consejo:
Después de aplicar el aerosol, espere unos minutos.Use gafas protectoras.
Paso 21

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 16. Utilice una llave giramachos.
Paso 22

Desconecte la bisagra esférica del brazo.
Paso 23

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 27.
Paso 24

Retire el perno de sujeción.
Paso 25

Quite el árbol de impulsión.
Paso 26

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 27

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 28

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete.
Paso 29

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 30

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

Sustitución: muelles de suspensión - VW Golf 5. Consejo de los expertos de AUTODOC:
Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 31

Retire la pata amortiguadora.
Paso 32

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: muelles de suspensión - VW Golf 5. Los expertos de AUTODOC recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 33

Comprima el resorte.
Paso 34

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 35

Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 36

Quite el apoyo superior de la pata.
Paso 37

Suelte el resorte helicoidal.
Paso 38

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: muelles de suspensión - VW Golf 5. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 39

Quite el resorte.
Paso 40

Instale el resorte en el amortiguador.
Paso 41

Instale el guardapolvos y el tope en el amortiguador.
Paso 42

Comprima el resorte.
Paso 43

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 44

Apriete la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: muelles de suspensión - VW Golf 5. Los profesionales recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 45

Abra el resorte.
Paso 46

Retire el puntal amortiguador que está montado.
Paso 47

Instale la pata amortiguadora en el arco de la rueda.
Paso 48

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. VW Golf 5
Paso 49

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 50

Fije la pata amortiguadora en el muñón de dirección.
Paso 51

Instale el perno de sujeción.
Paso 52

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #12. Utilice una llave de trinquete.
Paso 53

Retire la cazoleta de por debajo del muñón de dirección.

Sustitución: muelles de suspensión - VW Golf 5. AUTODOC recomienda:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 54

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 55

Instale el árbol propulsor en el cubo de rueda.
Paso 56

Sujete la rótula al brazo de control.
Paso 57

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 58

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 59

Instale la barra del estabilizador de estabilidad transversal.
Paso 60

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 18. Usa una llave mixta del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 61

En la pata fije el latiguillo del sistema de freno. Conecte la fijación del cable del sensor ABS a la pata amortiguadora.
Paso 62

Instale y apriete el perno del eje de transmisión. Use un vaso de impacto del n.º 27.
Paso 63

Trate las sujeciones del amortiguador. Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 64

Limpie la superficie de la pinza del freno. Use un cepillo de alambre.
Paso 65

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.

Paso 66

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: muelles de suspensión - VW Golf 5. Después de haber aplicado el spray, espere unos minutos.
Paso 67

Instale la rueda.

Sustitución: muelles de suspensión - VW Golf 5. Consejo de los expertos de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 68

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 69

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 70

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 71

Instale y asegure la rejilla del capó.
Paso 72

Instale el sello de la rejilla del capó.
Paso 73

Baje el automóvil.
Paso 74

Apriete el perno que conecta el eje de transmissión al cubo de la rueda. Use un vaso de impacto del n.º 27. Utilice una llave dinamométrica. Apriételo a un par de 200 Nm.+180°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 75

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 76

Retire los gatos y las cuñas.
Paso 77

Retire el protector de aletas del guardabarros.
Paso 78

Cierre la capota.
