Cómo cambiar: muelles de suspensión de la parte delantera - VW Passat 3C B6 Variant | Guía de sustitución

descargas: 3

Vistas: 44

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Passat B6 Variant (3C5) 2.0 TDI, VW Passat B6 Variant (3C5) 2.0 TDI 16V, VW Passat B6 Variant (3C5) 2.0 TDI, VW Passat B6 Variant (3C5) 2.0 TDI, VW Passat B6 Variant (3C5) 2.0 TDI, VW Passat B6 Variant (3C5) 2.0 TFSI, VW Passat B6 Variant (3C5) 1.8 TSI, VW Passat B6 Variant (3C5) 2.0 TDI, VW Passat B6 Variant (3C5) 1.4 TSI EcoFuel, VW Passat B6 Variant (3C5) 2.0 BlueTDI, VW Passat B6 Variant (3C5) 1.8 TSI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

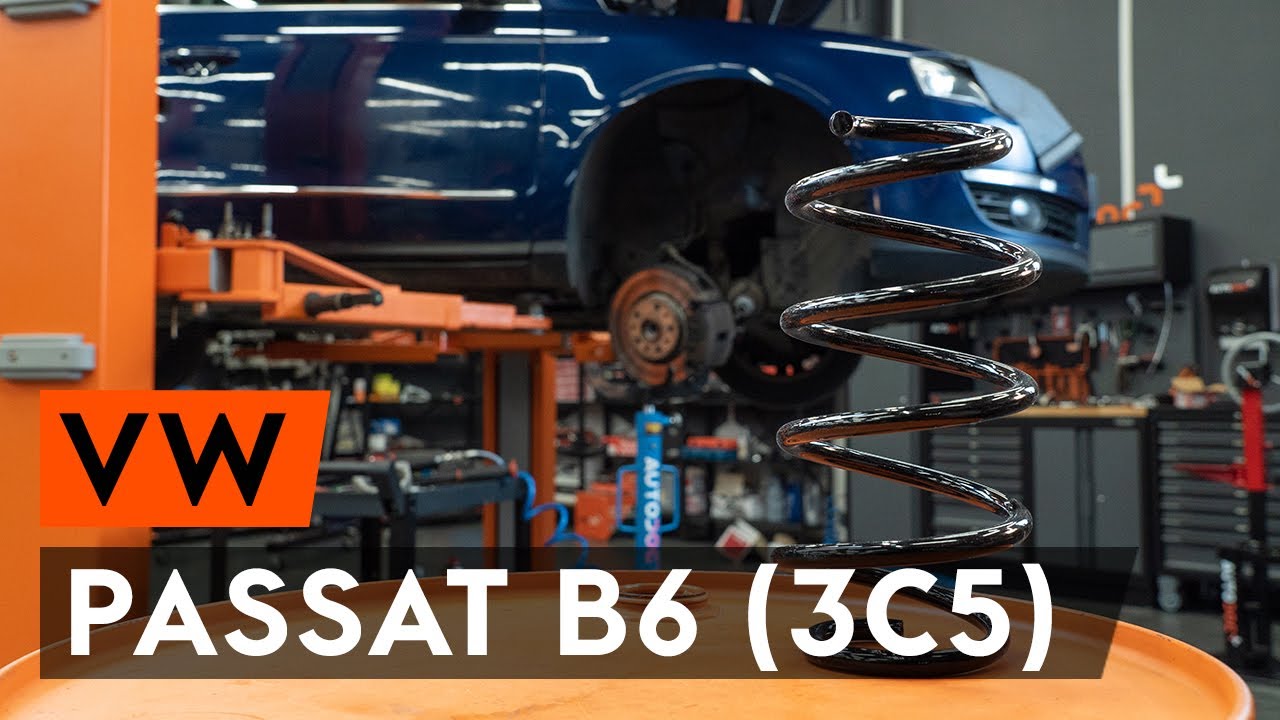

Cómo cambiar los muelles de suspensión delantero en VW PASSAT B6 (3C5) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: muelles de suspensión de la parte delantera - VW Passat 3C B6 Variant | Guía de sustitución

Productos alternativos

Muelle de suspensión

Sustitución: muelles de suspensión - VW Passat 3C5. Herramientas usted que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Broca hexagonal no. H6

                      Vaso Punta XZN n° 14

                      Vaso de 12 puntos n° 24

                      Llave de vaso n° 13

                      Llave de vaso n° 16

                      Llave de vaso n° 18

                      Llave de vaso n° 19

                      Llave de vaso n° 21

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Vaso para amortiguador

                      Punzón

                      Llave giramachos

                      Herramienta de extracción de clips

                      Palanca

                      Compresor hidráulico de muelles de amortiguador

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: muelles de suspensión - Passat B6 3C Variant. AUTODOC recomienda:

Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: muelles de suspensión - VW Passat Variant B6. Utilice el siguiente procedimiento:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Separe la manguera de la boquilla del limpiaparabrisas. Utilice una herramienta de extracción de clips.
Paso 4

Retire los clips de la rejilla de ventilación plástico del capó.
Paso 5

Levante la rejilla de plástico del limpiaparabrisas.
Paso 6

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 8

Asegure las ruedas con cuñas.
Paso 9

Afloje el perno del cubo de la rueda. Utilice un vaso de 12 puntos # 24. Utilice una llave giramachos.
Paso 10

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 11

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 12

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. VW Passat B6 3C Variant
Paso 13

Retire la rueda.
Paso 14

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 15

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 16

Retire el enlace estabilizador de estabilidad transversal.
Paso 17

Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora. Use una palanca.
Paso 18

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 19

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #14. Utilice una llave giramachos. Utilice una llave de trinquete.
Paso 20

Retire el perno de sujeción. Utilice un vaso de 12 puntos # 24.
Paso 21

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 22

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 23

Desconecte el soporte esférico del brazo. Use una palanca.
Paso 24

Quite el árbol de impulsión. Use un punzón.

Sustitución: muelles de suspensión - VW Passat 3C5. Consejo:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 25

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 26

Retire el perno de sujeción.
Paso 27

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete.
Paso 28

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 29

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 30

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

Sustitución: muelles de suspensión - Passat B6 3C Variant. Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 31

Retire la pata amortiguadora.
Paso 32

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: muelles de suspensión - VW Passat Variant B6. Los expertos de AUTODOC recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 33

Comprima el resorte.
Paso 34

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 35

Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 36

Quite el apoyo superior de la pata.
Paso 37

Suelte el resorte helicoidal.
Paso 38

Quite el resorte.
Paso 39

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: muelles de suspensión - VW Passat B6 3C Variant. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 40

Instale el guardapolvos y el tope en el amortiguador.
Paso 41

Instale el resorte en el amortiguador.
Paso 42

Comprima el resorte.
Paso 43

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 44

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 19. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: muelles de suspensión - VW Passat 3C5. Los profesionales recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 45

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 46

Abra el resorte.
Paso 47

Retire el puntal amortiguador que está montado.
Paso 48

Instale la pata amortiguadora en el arco de la rueda.
Paso 49

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
VW Passat Variant B6 - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 50

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 51

Fije la pata amortiguadora en el muñón de dirección.
Paso 52

Instale el perno de sujeción.
Paso 53

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #14. Utilice una llave de trinquete.
Paso 54

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 55

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Passat 3C5. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 56

Instale el árbol propulsor en el cubo de rueda.
Paso 57

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 58

Sujete la rótula al brazo de control.
Paso 59

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 60

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Utilice las puntas XZN #14. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 61

Conecte la fijación del cable del sensor ABS a la pata amortiguadora. En la pata fije el latiguillo del sistema de freno. Use una palanca.
Paso 62

Instale la barra del estabilizador de estabilidad transversal.
Paso 63

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 64

Instale y apriete el perno del eje de transmisión. Utilice un vaso de 12 puntos # 24. Utilice una llave de trinquete.
Paso 65

Trate todas las articulaciones del brazo. Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 66

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 67

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: muelles de suspensión - Passat B6 3C Variant. Los expertos de AUTODOC recomiendan:
Después de aplicar el aerosol, espere unos minutos.
Paso 68

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Passat Variant B6
Paso 69

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 70

Baje el automóvil.
Paso 71

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 72

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.

Paso 73

Instale y asegure la rejilla del capó.
Paso 74

Instale las sujeciones de la rejilla de plástico del capó del limpiaparabrisas.
Paso 75

Acople la manguera de la boquilla del limpiaparabrisas.
Paso 76

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 77

Apriete el perno que conecta el eje de transmissión al cubo de la rueda. Utilice un vaso de 12 puntos # 24. Utilice una llave dinamométrica. Apriételo a un par de 200 Nm.+180°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 78

Retire el protector de aletas del guardabarros.
Paso 79

Cierre la capota.
Paso 80

Retire los gatos y las cuñas.
