Intervalo de sustitución recomendado para la categoría de pieza Juego de pastillas de freno : 30000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 3.2 V6, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 3.2 V6 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 3.2 V6, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

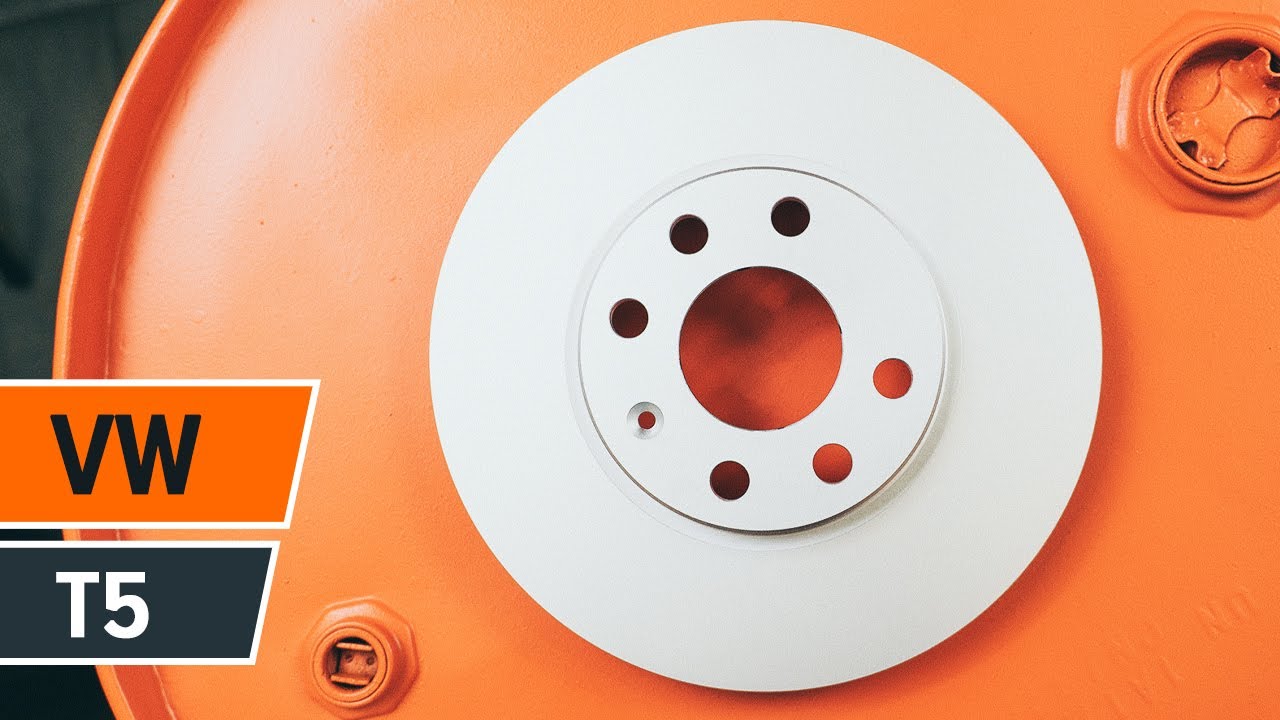

Cómo cambiar discos de freno delanteros y pastillas de freno VOLKSWAGEN T5 INSTRUCCIÓN | AUTODOC

Todas las piezas que usted necesita sustituir – Pastillas De Freno para Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) y otros modelos VW

Juego de pastillas de freno

        Juego de pastillas de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion Gasóleo (174 cv)

        Juego de pastillas de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI Gasóleo (174 cv)

        Juego de pastillas de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI Gasóleo (136 cv)

        Juego de pastillas de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI Gasóleo (180 cv)

        Juego de pastillas de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI Gasóleo (163 cv)

        Juego de pastillas de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI Gasóleo (102 cv)

        Juego de pastillas de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI Gasóleo (105 cv)

        Juego de pastillas de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion Gasóleo (136 cv)

        Juego de pastillas de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion Gasóleo (180 cv)

Sustitución: pastillas de freno - VW Multivan T5. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Cepillo de limpieza de nylon

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Pasta antichirridos

                        Grasa para las mordazas de las pinzas de freno

                        Grasa cerámica

                        Llave dinamométrica

                        Broca hexagonal No. H7

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Herramienta de retorno del pistón de freno

                        Palanca

                        Cuñas para ruedas

Comprar herramientas

Sustitución: pastillas de freno - VW Multivan T5. Consejo de los expertos de AUTODOC:

Lleven a cabo la sustitución de las pastillas de freno con el juego para cada eje. Esto garantizará el frenaje eficaz.
El procedimiento de sustitución es idéntico para todas las pastillas de freno de un mismo eje.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW Multivan T5 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.
Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 4

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW Multivan T5
Paso 6

Retire la rueda.
Paso 7

Separe el muelle de retención de la pinza de freno. Use una palanca.
Paso 8

Quite los tapones de los guardapolvos de las guías del cáliper. Use una palanca.
Paso 9

Separe las pastillas de freno. Use una palanca.
Paso 10

Desenrosque las sujeciones de la pinza de freno. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 11

Retire los pasadores de guía de la pinza de freno.

Paso 12

Retire el soporte de freno.

Sustitución: pastillas de freno - VW Multivan T5. AUTODOC recomienda:

Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 13

Retire las pastillas de freno.

Sustitución: pastillas de freno - VW Multivan T5. Los profesionales recomiendan:

Mida el grosor del disco de freno. Al llegar al límite de desgaste, es necesario sustituir el detalle.
Paso 14

Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Use un limpiador de frenos.
Paso 15

Trate el pistón de la pinza de freno. Utilice un cepillo de limpieza de nylon. Use un limpiador de frenos.
Paso 16

Empuje hundiendo el cáliper de freno. Utilice la herramienta de retorno del pistón de freno.
Paso 17

Trate las pastillas de freno en el área donde su superficie entra en contacto con el soporte de la pinza de freno. Use pasta antichirridos.

Sustitución: pastillas de freno - VW Multivan T5. Los expertos de AUTODOC recomiendan:

Compruebe la limpieza de la superficie del disco antes de instalar las pastillas.
Paso 18

Instale las pastillas de freno nuevas.

Sustitución: pastillas de freno - VW Multivan T5. Consejo de los expertos de AUTODOC:

Vigile que las pastillas estén instaladas con las placas dirigidas al disco.
Paso 19

Establezcan el soporte de freno y lo fijen.
Paso 20

Trate los casquillos guía de la pinza de freno. Utilice grasa para los casquillos guía de la pinza de freno.
Paso 21

Instale los pasadores de guía de la pinza de freno.

Paso 22

Apriete las sujeciones de la pinza del freno. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
Paso 23

Instale los tapones de los guardapolvos de las guías del cáliper.
Paso 24

Instale el resorte de fijación del cáliper de freno.
Paso 25

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 26

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: pastillas de freno - VW Multivan T5. Después de haber aplicado el spray, espere unos minutos.
Paso 27

Instale la rueda.

AUTODOC recomienda:

¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Multivan T5
Paso 28

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 29

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 180 Nm.
Paso 30

Retire los gatos y las cuñas.

Sustitución: pastillas de freno - VW Multivan T5. AUTODOC recomienda:

Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
Paso 31

Apriete el tapón del depósito de líquido del freno. Cierre la capota.
