Intervalo de sustitución recomendado para la categoría de pieza Pinza de freno : 100000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 3.2 V6, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 3.2 V6 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 3.2 V6, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

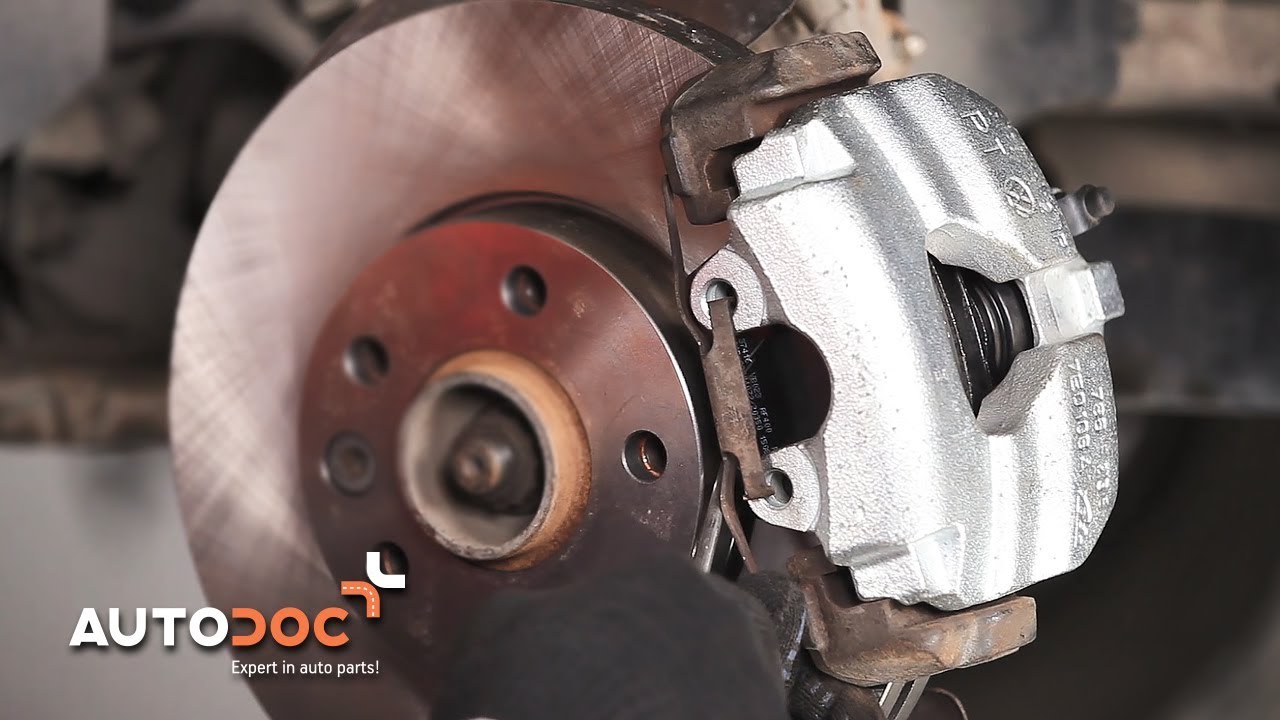

Cómo cambiar pinza de freno delantero en VOLKSWAGEN T5 INSTRUCCIÓN | AUTODOC

Todas las piezas que usted necesita sustituir – Pinzas de Freno para Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) y otros modelos VW

Pinza de freno

        Pinza de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion Gasóleo (174 cv)

        Pinza de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI Gasóleo (174 cv)

        Pinza de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI Gasóleo (180 cv)

        Pinza de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI Gasóleo (136 cv)

        Pinza de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI Gasóleo (163 cv)

        Pinza de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI Gasóleo (102 cv)

        Pinza de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI Gasóleo (105 cv)

        Pinza de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion Gasóleo (180 cv)

        Pinza de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion Gasóleo (136 cv)

Sustitución: pinza de freno - VW Multivan T5. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Limpiador de frenos

                        Grasa de cobre

                        Grasa para las mordazas de las pinzas de freno

                        Grasa cerámica

                        Llave dinamométrica

                        Llave de tuerca abocinada № 11

                        Llave Combinada n.º 14

                        Broca hexagonal No. H7

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Palanca

                        Kit para purgado de frenos

                        Clip para manguera de freno

                        Cuñas para ruedas

Comprar herramientas

Sustitución: pinza de freno - VW Multivan T5. Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para las pinzas de freno izquierda y derecha del mismo eje.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: pinza de freno - VW Multivan T5. Secuencia de pasos recomendada:

Paso 1

Abra la capota.Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.
Paso 3

Afloje los pernos de fijación de la rueda.Utilice una llave de impacto para llanta # 19.
Paso 4

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW Multivan T5
Paso 6

Retire la rueda.
Paso 7

Separe el muelle de retención de la pinza de freno.Use una palanca.
Paso 8

Sujete el latiguillo del freno con una abrazadera de latiguillo de freno.
Paso 9

Afloje la fijación del latiguillo de freno.Usa una llave mixta del n.º 14.
Paso 10

Quite los tapones de los guardapolvos de las guías del cáliper.Use una palanca.
Paso 11

Separe las pastillas de freno.Use una palanca.
Paso 12

Desenrosque las sujeciones de la pinza de freno.Use Vaso HEX No. H7.Utilice una llave de trinquete.
Paso 13

Saque las guías desde el soporte de freno.

Paso 14

Retire el soporte de freno.

Sustitución: pinza de freno - VW Multivan T5. Los profesionales recomiendan:

Cuando la pinza de freno es sustituida, es recomendable comprobar si la manguera del freno está dañada y, si fuera necesario, sustituirla por otra nueva.En caso de la sustitución del cáliper de freno se recomienda sustituir las pastillas de freno, examinar el estado de los discos de freno y, en caso necesario, sustituir por los nuevos.Si no fueron suministrados nuevos pernos guía en el kit con las pinzas de freno nuevas, utilice los pernos viejos.
Paso 15

Retire las pastillas de freno.
Paso 16

Destornille el latiguillo de freno del cáliper de freno.Usa una llave mixta del n.º 14.
Paso 17

Trate el latiguillo de freno.Use un limpiador de frenos.
Paso 18

Instale y fije el latiguillo de freno en el cáliper nuevo.
Paso 19

Instale las pastillas de freno.
Paso 20

Establezcan el soporte de freno y lo fijen.
Paso 21

Limpie los pasadores guía de la pinza de freno.Utilice grasa para los casquillos guía de la pinza de freno.
Paso 22

Atornille los pernos guía.

Paso 23

Apriete las sujeciones de la pinza del freno.Use Vaso HEX No. H7.Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
Paso 24

Apriete la sujeción que conecta el tubo de freno a la pinza de freno.Usa una llave mixta del n.º 14.Utilice una llave dinamométrica.Apriételo a un par de 15 Nm.
Paso 25

Retire la abrazadera de la manguera del freno.
Paso 26

Instale los tapones de los guardapolvos de las guías del cáliper.
Paso 27

Instale el resorte de fijación del cáliper de freno.Use una palanca.
Paso 28

Afloje el tornillo de purgado de frenos. Utilice una llave de tuerca abocinada #11.
Paso 29

Conecte la manguera del kit de purgado de frenos al tornillo de purgado de freno.
Paso 30

Deje salir el aire del sistema del cáliper de freno.

Sustitución: pinza de freno - VW Multivan T5. AUTODOC recomienda:

Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 31

Apriete el tornillo de purga de la pinza de freno. Utilice una llave de tuerca abocinada #11. Utilice una llave dinamométrica.Apriételo a un par de 10 Nm.
Paso 32

Desconecte la manguera del kit de purgado de frenos.

Paso 33

Limpie la suciedad del perno del latiguillo de freno.Use un limpiador de frenos.
Paso 34

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda.Utilice grasa cerámica.
Paso 35

Limpie la superficie de la pinza del freno.Use un limpiador de frenos.
Paso 36

Instale la rueda.

AUTODOC recomienda:

¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Multivan T5
Paso 37

Atornille los pernos de la rueda.Utilice una llave de impacto para llanta # 19.
Paso 38

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas.Utilice una llave de impacto para llanta # 19.Utilice una llave dinamométrica.Apriételo a un par de 180 Nm.
Paso 39

Retire los gatos y las cuñas.

Sustitución: pinza de freno - VW Multivan T5. Los expertos de AUTODOC recomiendan:

Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 40

Apriete el tapón del depósito de líquido del freno.Cierre la capota.
