Intervalo de sustitución recomendado para la categoría de pieza Juego de pastillas de freno : 30000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ Clase E Sedán (W211) E 270 CDI (211.016), MERCEDES-BENZ Clase E Sedán (W211) E 220 CDI, MERCEDES-BENZ Clase E Sedán (W211) E 320 (211.065), MERCEDES-BENZ Clase E Sedán (W211) E 500 (211.070), MERCEDES-BENZ Clase E Sedán (W211) E 240 (211.061), MERCEDES-BENZ Clase E Sedán (W211) E 220 CDI (211.006), MERCEDES-BENZ Clase E Sedán (W211) E 240 4-matic (211.080), MERCEDES-BENZ Clase E Sedán (W211) E 320 4-matic (211.082), MERCEDES-BENZ Clase E Sedán (W211) E 200 CDI (211.004), MERCEDES-BENZ Clase E Sedán (W211) E 200 CDI (211.004), MERCEDES-BENZ Clase E Sedán (W211) E 200 Kompressor (211.042), MERCEDES-BENZ Clase E Sedán (W211) E 320 CDI (211.026), MERCEDES-BENZ Clase E Sedán (W211) E 400 CDI (211.028), MERCEDES-BENZ Clase E Sedán (W211) E 500 4-matic (211.083), MERCEDES-BENZ Clase E Sedán (W211) E 200 NGT (211.042), MERCEDES-BENZ Clase E Sedán (W211) E 280 CDI (211.023), MERCEDES-BENZ Clase E Sedán (W211) E 280 (211.054), MERCEDES-BENZ Clase E Sedán (W211) E 350 (211.056), MERCEDES-BENZ Clase E Sedán (W211) E 280 CDI (211.020), MERCEDES-BENZ Clase E Sedán (W211) E 320 CDI (211.022), MERCEDES-BENZ Clase E Sedán (W211) E 280 CDI 4-matic (211.084), MERCEDES-BENZ Clase E Sedán (W211) E 420 CDI (211.029), MERCEDES-BENZ Clase E Sedán (W211) E 280 4-matic (211.092), MERCEDES-BENZ Clase E Sedán (W211) E 350 4-matic (211.087), MERCEDES-BENZ Clase E Sedán (W211) E 320 CDI 4-matic (211.089), MERCEDES-BENZ Clase E Sedán (W211) E 200 CDI (211.007), MERCEDES-BENZ Clase E Sedán (W211) E 220 CDI (211.008), MERCEDES-BENZ Clase E Sedán (W211) E 200 Kompressor (211.041), MERCEDES-BENZ Clase E Sedán (W211) E 500 4-matic (211.090), MERCEDES-BENZ Clase E Sedán (W211) E 500 (211.072), MERCEDES-BENZ Clase E Sedán (W211) E 220 CDI (211.006), MERCEDES-BENZ Clase E Sedán (W211) E 350 CGI (211.057), MERCEDES-BENZ Clase E Sedán (W211) E 300 BlueTEC (211.024), MERCEDES-BENZ Clase E Sedán (W211) E 230 (211.052) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

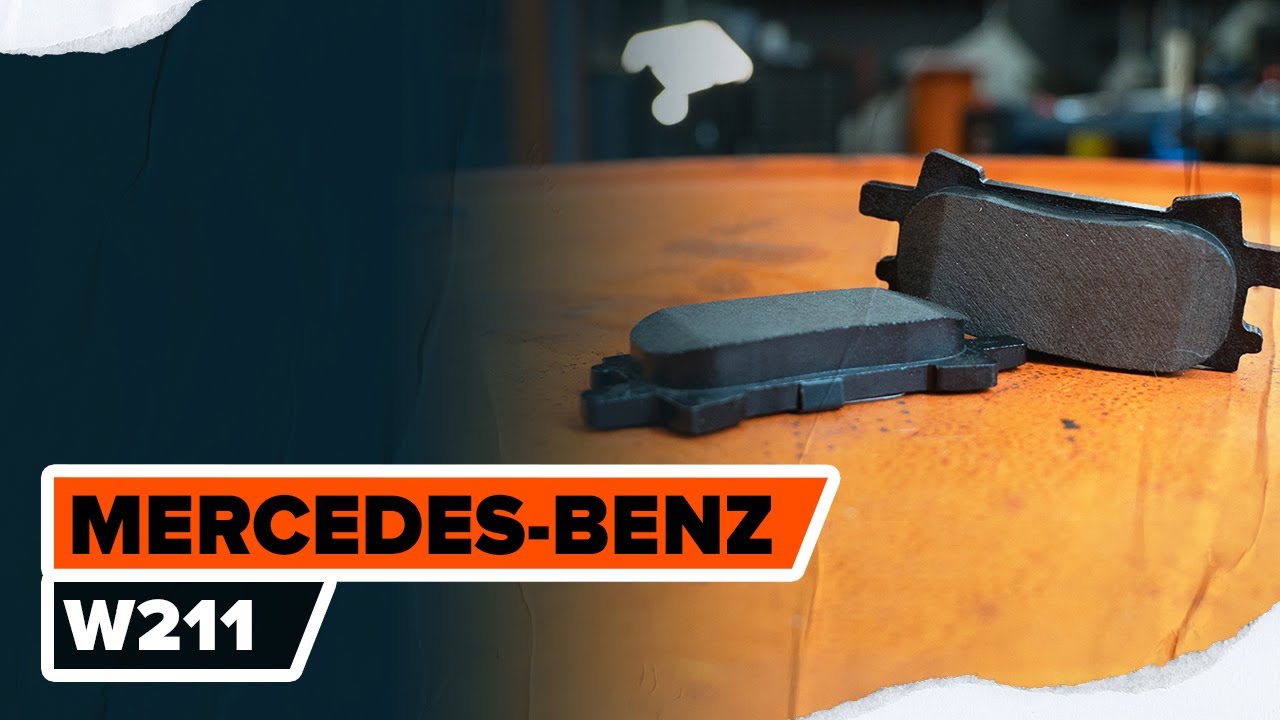

Cómo cambiar los pastillas de freno traseros en MERCEDES-BENZ W211 Clase E [TUTORIAL DE AUTODOC]

Cómo cambiar: pastillas de freno de la parte trasera - Mercedes W211 | Guía de sustitución

Productos alternativos

Juego de pastillas de freno

Sustitución: pastillas de freno - Mercedes W211. Herramientas usted necesita:

                      Cepillo de alambre

                      Cepillo de limpieza de nylon

                      Limpiador de frenos

                      Pasta antichirridos

                      Grasa de cobre

                      Llave dinamométrica

                      Broca hexagonal No. H7

                      Llave de impacto para llantas n.º 17

                      Herramienta de retorno del pistón de freno

                      Llave de trinquete

                      Alicates de punta redonda

                      Palanca

                      Cuñas para ruedas

Comprar herramientas

Sustitución: pastillas de freno - Mercedes W211. Los expertos de AUTODOC recomiendan:

Lleven a cabo la sustitución de las pastillas de freno con el juego para cada eje. Esto garantizará el frenaje eficaz.
El procedimiento de sustitución es idéntico para todas las pastillas de freno de un mismo eje.
Por favor, tenga en cuenta: todos los trabajos en el coche - Mercedes W211 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Conecte el equipo de servicio y ponga el sistema SBC en modo de servicio.

¡Por favor, tenga esto en cuenta!
Puede que algunos vehículos no dispongan del sistema SBC.
Paso 3

Desatornille el tapón del depósito del líquido de frenos.
Paso 4

Asegure las ruedas con cuñas.

Paso 5

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 6

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 7

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Mercedes W211
Paso 8

Retire la rueda.
Paso 9

Desconecte la clavija del sensor de desgaste de las pastillas de freno. Use alicates de punta redondeada.
Paso 10

Quite los tapones de los guardapolvos de las guías del cáliper. Use una palanca.
Paso 11

Destornille la fijación del cáliper de freno. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 12

Separe el muelle de retención de la pinza de freno. Use una palanca.
Paso 13

Separe las pastillas de freno. Use una palanca.
Paso 14

Retire el soporte de freno.

Sustitución: pastillas de freno - Mercedes W211. Consejo:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 15

Retire las pastillas de freno.

Sustitución: pastillas de freno - Mercedes W211. Consejo de los expertos de AUTODOC:
Mida el grosor del disco de freno. Al llegar al límite de desgaste, es necesario sustituir el detalle.
Paso 16

Desconecte el captador de desgaste de las pastillas de freno.

Paso 17

Trate el pistón de la pinza de freno. Utilice un cepillo de limpieza de nylon. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pastillas de freno - Mercedes W211. Después de haber aplicado el spray, espere unos minutos.
Paso 18

Instale la herramienta de retroceso de la pinza de freno.
Paso 19

Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pastillas de freno - Mercedes W211. Después de haber aplicado el spray, espere unos minutos.
Paso 20

Trate las pastillas de freno en el área donde su superficie entra en contacto con el soporte de la pinza de freno. Use pasta antichirridos.
Paso 21

Empuje hundiendo el cáliper de freno. Utilice la herramienta de retorno del pistón de freno.

Sustitución: pastillas de freno - Mercedes W211. Consejo de AUTODOC:
Compruebe la limpieza de la superficie del disco antes de instalar las pastillas.
Paso 22

Instale las pastillas de freno nuevas.

Sustitución: pastillas de freno - Mercedes W211. Los profesionales recomiendan:
Vigile que las pastillas estén instaladas con las placas dirigidas al disco.
Paso 23

Establezcan el soporte de freno y lo fijen. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 28 Nm.
Paso 24

Instale los tapones de los guardapolvos de las guías del cáliper.
Paso 25

Instale el resorte de fijación del cáliper de freno.
Paso 26

Conecte el captador de desgaste de las pastillas de freno.
Paso 27

Conecte la clavija del sensor de desgaste de las pastillas de freno.
Paso 28

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 29

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pastillas de freno - Mercedes W211. Después de haber aplicado el spray, espere unos minutos.
Paso 30

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Mercedes W211
Paso 31

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 32

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 130 Nm.
Paso 33

Retire los gatos y las cuñas.
Paso 34

Ponga el sistema SBC en modo de funcionamiento y desconecte el equipo de servicio.

Sustitución: pastillas de freno - Mercedes W211. Los expertos de AUTODOC recomiendan:
Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 35

Apriete el tapón del depósito de líquido del freno. Cierre la capota.

Sustitución: pastillas de freno - Mercedes W211. Consejo:
Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.Los primeros 150–200 km después de la sustitución de las pastillas de freno baje la velocidad con mucho cuidado. Evite los frenajes innecesarios y bruscos hasta la parada completa del automóvil.
