Intervalo de sustitución recomendado para la categoría de pieza Pinza de freno : 100000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 4motion, VW Golf IV Hatchback (1J1) 2.8 VR6 4motion, VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6 16V, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 2.0 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 FSI, VW Golf IV Hatchback (1J1) 3.2 R32 4motion, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 2.0 BiFuel … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

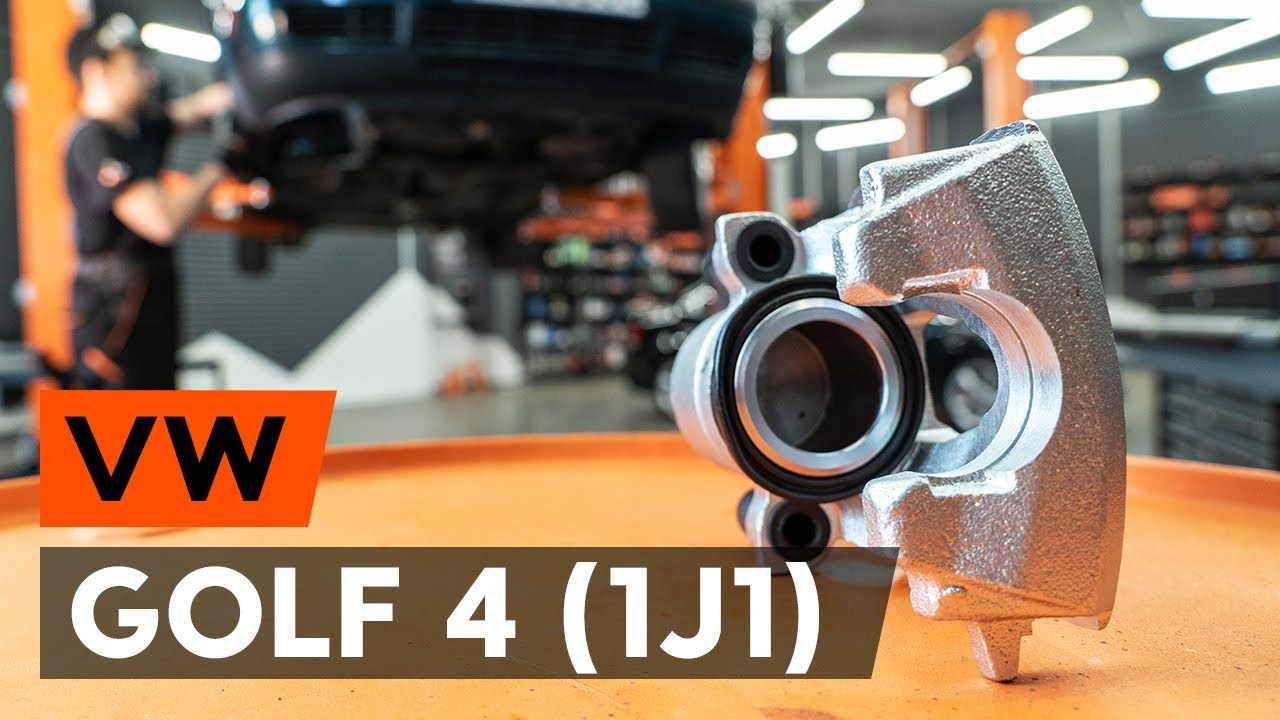

Cómo cambiar los pinza de freno delantero en VW GOLF 4 (1J1) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: pinza de freno de la parte delantera - VW Golf 4 | Guía de sustitución

Productos alternativos

Pinza de freno

Sustitución: pinza de freno - VW Golf 4. Herramientas usted necesita:

                      Cepillo de alambre

                      Limpiador de frenos

                      Pasta antichirridos

                      Grasa de cobre

                      Llave Combinada n.º 10

                      Broca hexagonal No. H7

                      Llave de vaso n° 11

                      Llave de vaso n° 13

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Clip para manguera de freno

                      Kit para purgado de frenos

                      Palanca

                      Cuñas para ruedas

Comprar herramientas

Sustitución: pinza de freno - VW Golf 4. Consejo de AUTODOC:

El procedimiento de sustitución es idéntico para las pinzas de freno izquierda y derecha del mismo eje.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW Golf 4 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.

Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 4

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. VW Golf 4
Paso 6

Retire la rueda.
Paso 7

Separe las pastillas de freno. Use una palanca.
Paso 8

Quite los tapones de los guardapolvos de las guías del cáliper. Use una palanca.
Paso 9

Destornille la fijación del cáliper de freno. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 10

Retire el soporte de freno.

Sustitución: pinza de freno - VW Golf 4. Los expertos de AUTODOC recomiendan:
Cuando la pinza de freno es sustituida, es recomendable comprobar si la manguera del freno está dañada y, si fuera necesario, sustituirla por otra nueva.En caso de la sustitución del cáliper de freno se recomienda sustituir las pastillas de freno, examinar el estado de los discos de freno y, en caso necesario, sustituir por los nuevos.
Paso 11

Retire las pastillas de freno. Use una palanca.
Paso 12

Limpie el área donde el latiguillo de freno está conectada a la pinza de freno, y el área de los pernos guía. Use un cepillo de alambre. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - VW Golf 4. Después de haber aplicado el spray, espere unos minutos.
Paso 13

Sujete el latiguillo del freno con una abrazadera de latiguillo de freno.
Paso 14

Destornille el latiguillo de freno del cáliper de freno. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.

AUTODOC recomienda:
Aparte el latiguillo del freno. Ate el latiguillo del freno a la carrocería del automóvil con un gancho o un trozo de alambre.
Paso 15

Atornille los pernos guía.

Sustitución: pinza de freno - VW Golf 4. Consejo:
Si no fueron suministrados nuevos pernos guía en el kit con las pinzas de freno nuevas, utilice los pernos viejos.
Paso 16

Instale las pastillas de freno.

Sustitución: pinza de freno - VW Golf 4. Los expertos de AUTODOC recomiendan:
Si va a usar las pastillas de freno viejas, límpielas.
Paso 17

Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - VW Golf 4. Después de haber aplicado el spray, espere unos minutos.
Paso 18

Trate el soporte de la pinza de freno donde entra en contacto con las pastillas de freno. Use pasta antichirridos.
Paso 19

Establezcan el soporte de freno y lo fijen. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
Paso 20

Instale los tapones de los guardapolvos de las guías del cáliper.
Paso 21

Trate el latiguillo de freno. Use un limpiador de frenos.

Sustitución: pinza de freno - VW Golf 4. Consejo de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 22

Instale y fije el latiguillo de freno en el cáliper nuevo. Use un vaso de impacto del n.º 13.
Paso 23

Apriete la sujeción que conecta el tubo de freno a la pinza de freno. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 24

Retire la abrazadera de la manguera del freno.
Paso 25

Afloje el tornillo de purgado de frenos. Usa una llave mixta del n.º 10.
Paso 26

Conecte la manguera del kit de purgado de frenos al tornillo de purgado de freno.
Paso 27

Deje salir el aire del sistema del cáliper de freno. Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
Paso 28

Apriete el tornillo de purgado de frenos. Usa una llave mixta del n.º 10.
Paso 29

Desconecte la manguera del kit de purgado de frenos.
Paso 30

Apriete el tornillo de purga de la pinza de freno. Use un vaso de impacto del n.º 11. Utilice una llave dinamométrica. Apriételo a un par de 10 Nm.
Paso 31

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 32

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - VW Golf 4. Después de haber aplicado el spray, espere unos minutos.
Paso 33

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Golf 4
Paso 34

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 35

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 36

Retire los gatos y las cuñas.

Sustitución: pinza de freno - VW Golf 4. Consejo de AUTODOC:
Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 37

Apriete el tapón del depósito de líquido del freno. Cierre la capota.
