Intervalo de sustitución recomendado para la categoría de pieza Pinza de freno : 100000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6 16V, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6 FSI, VW Golf IV Hatchback (1J1) 3.2 R32 4motion, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 2.0 BiFuel … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

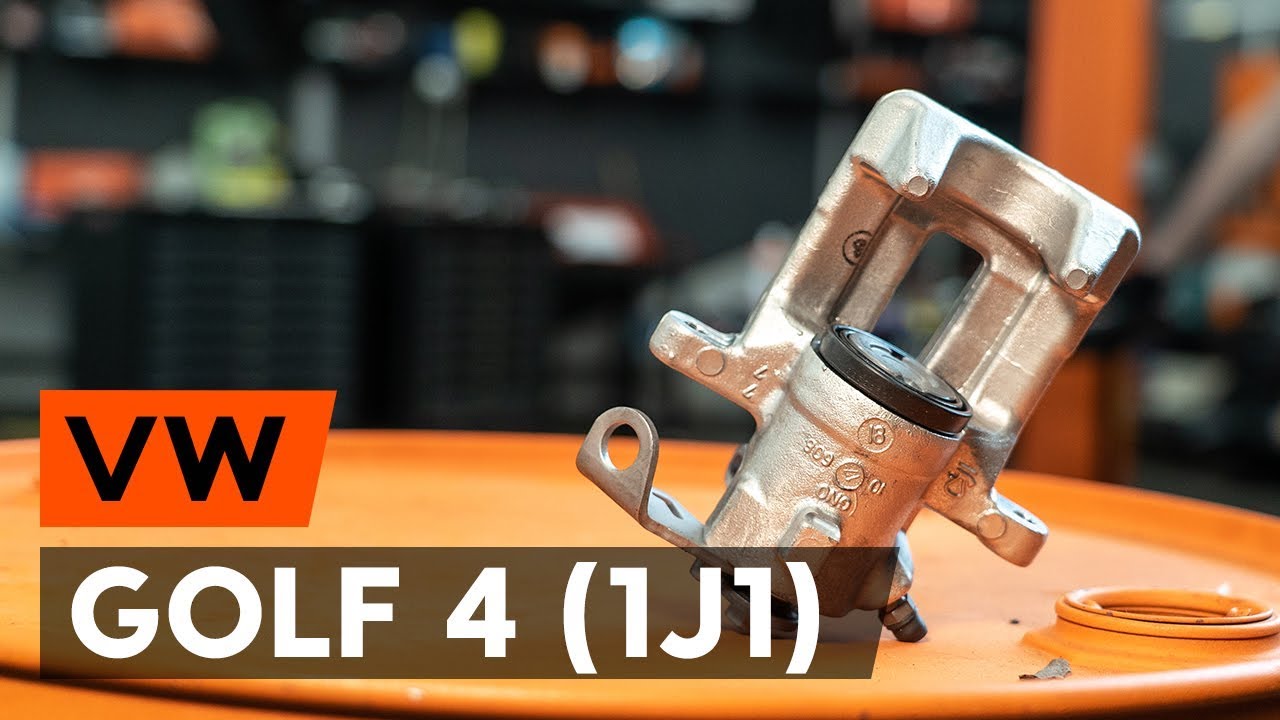

Cómo cambiar los pinza de freno trasero en VW GOLF 4 (1J1) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: pinza de freno de la parte trasera - VW Golf 4 | Guía de sustitución

Productos alternativos

Pinza de freno

Sustitución: pinza de freno - VW Golf 4. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 11

                      Llave Combinada n.º 15

                      Broca hexagonal No. H6

                      Llave de vaso n° 11

                      Llave de vaso n° 13

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Contenedor de fluido

                      Alicates para bomba de agua

                      Clip para manguera de freno

                      Kit para purgado de frenos

                      Palanca

                      Cuñas para ruedas

Comprar herramientas

Sustitución: pinza de freno - VW Golf 4. Consejo de los expertos de AUTODOC:

El procedimiento de sustitución es idéntico para las pinzas de freno izquierda y derecha del mismo eje.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: pinza de freno - VW Golf 4. Utilice el siguiente procedimiento:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.

Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 4

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW Golf 4
Paso 6

Retire la rueda.
Paso 7

Limpie el área donde el latiguillo de freno está conectada a la pinza de freno, y el área de los pernos guía. Use un cepillo de alambre. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - VW Golf 4. Después de haber aplicado el spray, espere unos minutos.
Paso 8

Retire el clip de sujeción del cable del freno de estacionamiento. Use una palanca.
Paso 9

Desconecte el cable del freno de estacionamiento del soporte. Use alicates de bomba de agua. Suelte el cable del freno de estacionamiento.
Paso 10

Sujete el latiguillo del freno con una abrazadera de latiguillo de freno.
Paso 11

Coloque un recipiente por debajo para recoger el líquido de frenos.
Paso 12

Destornille el latiguillo de freno del cáliper de freno. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 13

Separe las pastillas de freno. Use una palanca.
Paso 14

Destornille la fijación del cáliper de freno. Usa una llave mixta del n.º 15. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 15

Retire el soporte de freno. Use una palanca.

Sustitución: pinza de freno - VW Golf 4. Consejo de los expertos de AUTODOC:
Cuando la pinza de freno es sustituida, es recomendable comprobar si la manguera del freno está dañada y, si fuera necesario, sustituirla por otra nueva.En caso de la sustitución del cáliper de freno se recomienda sustituir las pastillas de freno, examinar el estado de los discos de freno y, en caso necesario, sustituir por los nuevos.Si no fueron suministrados nuevos pernos guía en el kit con las pinzas de freno nuevas, utilice los pernos viejos.
Paso 16

Instale el cáliper de freno y fíjelo.

¡Por favor, tenga esto en cuenta!
Instale la pinza de freno comenzando por su parte inferior.Sostenga la pinza del freno.
Paso 17

Apriete las sujeciones de la pinza del freno. Usa una llave mixta del n.º 15. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 18

Desatornille el tapón del latiguillo de freno. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 19

Trate el latiguillo de freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - VW Golf 4. Después de haber aplicado el spray, espere unos minutos.
Paso 20

Instale y fije el latiguillo de freno en el cáliper nuevo. Use un vaso de impacto del n.º 13.
Paso 21

Apriete la sujeción que conecta el tubo de freno a la pinza de freno. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 22

Retire la abrazadera del latiguillo del freno.
Paso 23

Separe la tapa del tornillo de purga de la pinza de freno.
Paso 24

Afloje el tornillo de purgado de frenos. Usa una llave mixta del n.º 11.
Paso 25

Conecte la manguera del kit de purgado de frenos al tornillo de purgado de freno.
Paso 26

Instale el cable del freno de estacionamiento en el soporte de la pinza del freno. Use alicates de bomba de agua.
Paso 27

Fije el cable del freno de estacionamiento mediante el clip de sujeción.
Paso 28

Deje salir el aire del sistema del cáliper de freno. Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
Paso 29

Apriete el tornillo de purgado de frenos. Usa una llave mixta del n.º 11.
Paso 30

Desconecte la manguera del kit de purgado de frenos.
Paso 31

Apriete el tornillo de purga de la pinza de freno. Use un vaso de impacto del n.º 11. Utilice una llave dinamométrica. Apriételo a un par de 10 Nm.
Paso 32

Conecte la tapa del tornillo de purga de la pinza de freno.
Paso 33

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 34

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - VW Golf 4. Después de haber aplicado el spray, espere unos minutos.
Paso 35

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Golf 4
Paso 36

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 37

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 38

Retire los gatos y las cuñas.

AUTODOC recomienda:
Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 39

Apriete el tapón del depósito de líquido del freno. Cierre la capota.
