Intervalo de sustitución recomendado para la categoría de pieza Pinza de freno : 100000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ Clase E Berlina (W210) E 250 D (210.010), MERCEDES-BENZ Clase E Berlina (W210) E 300 D (210.020), MERCEDES-BENZ Clase E Berlina (W210) E 230 (210.037), MERCEDES-BENZ Clase E Berlina (W210) E 290 Turbo-D (210.017), MERCEDES-BENZ Clase E Berlina (W210) E 250 Turbo-D (210.015), MERCEDES-BENZ Clase E Berlina (W210) E 200 D (210.003), MERCEDES-BENZ Clase E Berlina (W210) E 240 (210.061), MERCEDES-BENZ Clase E Berlina (W210) E 200 Kompressor (210.045), MERCEDES-BENZ Clase E Berlina (W210) E 220 CDI (210.006), MERCEDES-BENZ Clase E Berlina (W210) E 200 CDI (210.007), MERCEDES-BENZ Clase E Berlina (W210) E 200 CDI (210.007), MERCEDES-BENZ Clase E Berlina (W210) E 220 CDI (210.006), MERCEDES-BENZ Clase E Berlina (W210) E 200 Kompressor (210.048), MERCEDES-BENZ Clase E Berlina (W210) E 240 (210.062), MERCEDES-BENZ Clase E Berlina (W210) E 220 CDI (210.006), MERCEDES-BENZ Clase E Berlina (W210) E 220 D (210.004), MERCEDES-BENZ Clase E Berlina (W210) E 220 D … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cоmo cambiar moradza del freno trasero MERCEDES-BENZ E W210 INSTRUCCIÓN | AUTODOC

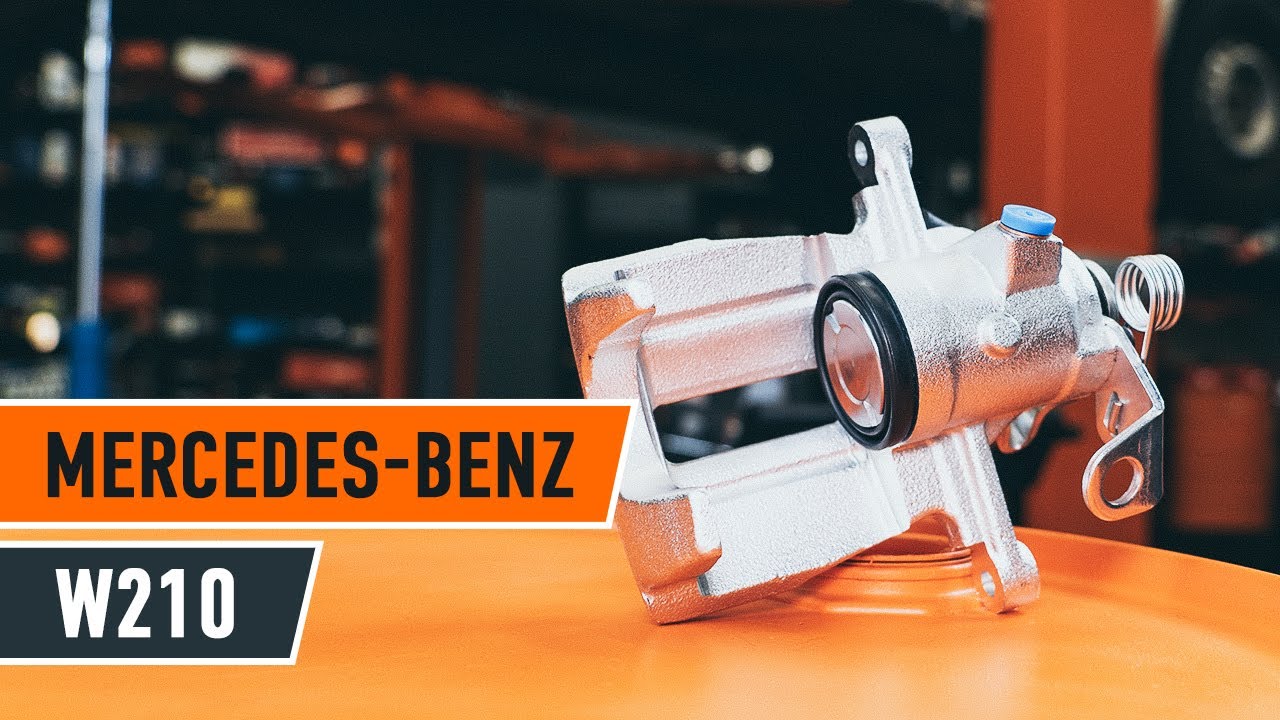

Cómo cambiar: pinza de freno de la parte trasera - Mercedes W210 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Pinzas de Freno para Clase E Berlina (W210) y otros modelos MERCEDES-BENZ

Pinza de freno

        Pinza de freno para MERCEDES-BENZ Clase E Berlina (W210) E 220 D (210.004) Gasóleo (95 cv)

        Pinza de freno para MERCEDES-BENZ Clase E Berlina (W210) E 250 D (210.010) Gasóleo (113 cv)

        Pinza de freno para MERCEDES-BENZ Clase E Berlina (W210) E 300 D (210.020) Gasóleo (136 cv)

        Pinza de freno para MERCEDES-BENZ Clase E Berlina (W210) E 230 (210.037) Gasolina (150 cv)

        Pinza de freno para MERCEDES-BENZ Clase E Berlina (W210) E 290 Turbo-D (210.017) Gasóleo (129 cv)

        Pinza de freno para MERCEDES-BENZ Clase E Berlina (W210) E 250 Turbo-D (210.015) Gasóleo (150 cv)

        Pinza de freno para MERCEDES-BENZ Clase E Berlina (W210) E 200 D (210.003) Gasóleo (88 cv)

        Pinza de freno para MERCEDES-BENZ Clase E Berlina (W210) E 240 (210.061) Gasolina (170 cv)

        Pinza de freno para MERCEDES-BENZ Clase E Berlina (W210) E 200 Kompressor (210.045) Gasolina (186 cv)

Sustitución: pinza de freno - Mercedes W210. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Sellador

                        Grasa de cobre

                        Llave Combinada n.º 9

                        Llave de tuerca abocinada № 14

                        Llave de vaso n° 17

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Destornillador Plano

                        Palanca

                        Martillo

                        Punzón

                        Clip para manguera de freno

                        Kit para purgado de frenos

                        Cuñas para ruedas

Comprar herramientas

Sustitución: pinza de freno - Mercedes W210. Consejo de AUTODOC:

El procedimiento de sustitución es idéntico para las pinzas de freno izquierda y derecha del mismo eje.
Por favor, tenga en cuenta: todos los trabajos en el coche - Mercedes W210 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.
Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 4

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.

Paso 5

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Mercedes W210
Paso 6

Retire la rueda.
Paso 7

Retire los clips de retención de las pastillas de freno. Use un punzón. Utilice un martillo.
Paso 8

Separe las pastillas de freno. Use una palanca.
Paso 9

Retire las pastillas de freno. Utilice un destornillador plano.
Paso 10

Sujete el latiguillo del freno con una abrazadera de latiguillo de freno.
Paso 11

Afloje la fijación del latiguillo de freno. Utilice una llave de tuerca abocinada #14.
Paso 12

Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 13

Destornille la fijación del cáliper de freno. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 14

Retire los pernos de sujeción (2 piezas).

Paso 15

Retire el soporte de freno.
Paso 16

Desconecte el latiguillo de freno.
Paso 17

Trate el latiguillo de freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - Mercedes W210. Después de haber aplicado el spray, espere unos minutos.
Paso 18

Instale y fije el latiguillo de freno en el cáliper nuevo.
Paso 19

Retire la abrazadera de la manguera del freno.
Paso 20

Establezcan el soporte de freno y lo fijen.
Paso 21

Trate los pernos de sujeción. Utilice un sellador.
Paso 22

Instale los pernos de sujeción (2 piezas).

Paso 23

Apriete las sujeciones de la pinza del freno. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 24

Instale las pastillas de freno.
Paso 25

Instale los clips de retención de las pastillas de freno. Use un punzón. Utilice un martillo. Utilice un destornillador plano.
Paso 26

Conecte la manguera del kit de purgado de frenos al tornillo de purgado de freno.

Paso 27

Afloje el tornillo de purgado de frenos. Usa una llave mixta del n.º 9.
Paso 28

Deje salir el aire del sistema del cáliper de freno. Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
Paso 29

Apriete el tornillo de purga de la pinza de freno. Usa una llave mixta del n.º 9. Utilice una llave dinamométrica. Apriételo a un par de 11 Nm.
Paso 30

Desconecte la manguera del kit de purgado de frenos.

Paso 31

Limpie la suciedad del perno del latiguillo de freno. Use un limpiador de frenos.

Sustitución: pinza de freno - Mercedes W210. AUTODOC recomienda:
Después de aplicar el aerosol, espere unos minutos.
Paso 32

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 33

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - Mercedes W210. Después de haber aplicado el spray, espere unos minutos.
Paso 34

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Mercedes W210
Paso 35

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 36

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 37

Retire los gatos y las cuñas.

Sustitución: pinza de freno - Mercedes W210. Los profesionales recomiendan:
Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 38

Apriete el tapón del depósito de líquido del freno. Cierre la capota.

Sustitución: pinza de freno - Mercedes W210. Consejo de AUTODOC:
Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
