¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
KIA SORENTO I (JC) 2.5 CRDi,
KIA SORENTO I (JC) 2.5 CRDi,
KIA SORENTO I (JC) 2.5 CRDi,
KIA SORENTO I (JC) 2.4,
KIA SORENTO I (JC) 3.5 V6 4WD,
KIA SORENTO I (JC) 3.3 V6 4WD
…
Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

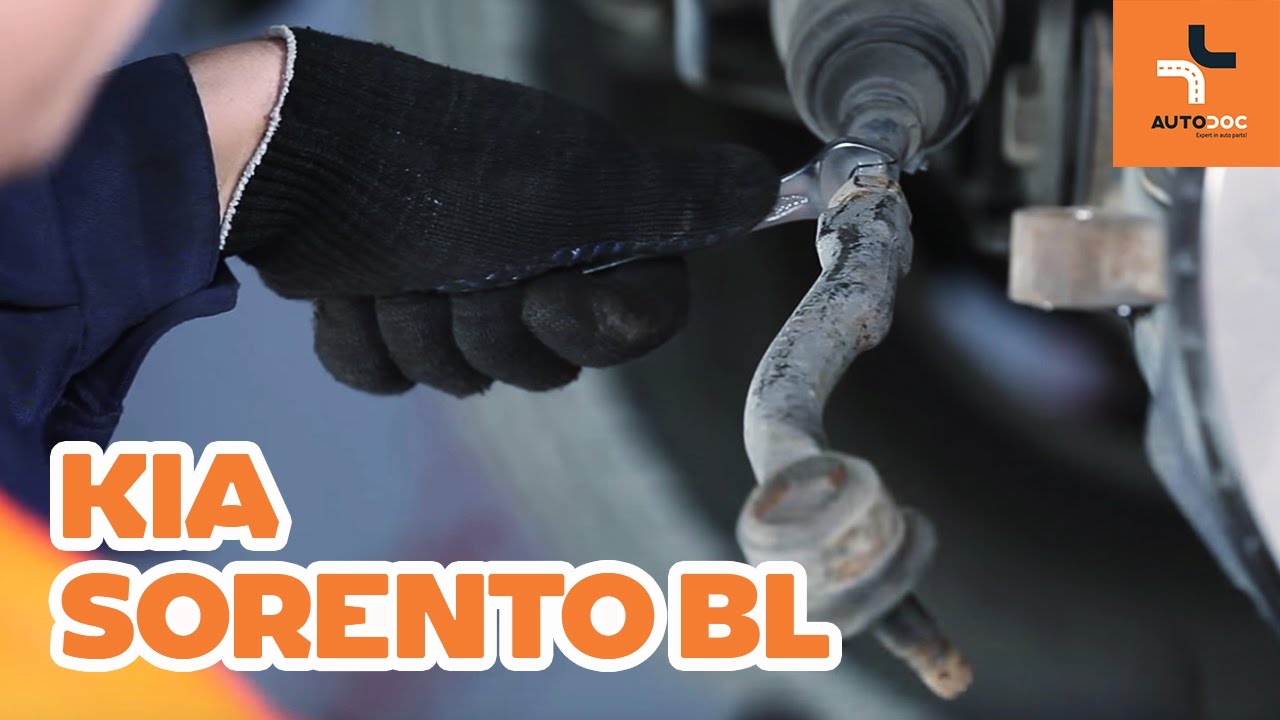

Cómo cambiar la rótula de dirección en KIA SORENTO BL INSTRUCCIÓN | AUTODOC
Todas las piezas que usted necesita sustituir – Rótula de Dirección para SORENTO I (JC) y otros modelos KIA
Sustitución: rótula de dirección - KIA Sorento JC. Los expertos de AUTODOC recomiendan:
Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Por favor, tenga en cuenta: todos los trabajos en el coche - KIA Sorento JC - deberían ser efectuados con el motor apagado.
Lleve a cabo la sustitución manteniendo el siguiente orden:
Paso 1
Asegure las ruedas con cuñas.
Paso 2
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 3
Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4
Desatornille los pernos de la rueda.
AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. KIA Sorento JC
Paso 5
Retire la rueda.
Paso 6
Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 7
Limpie la tuerca de bloqueo que conecta el tirante de dirección al terminal de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 8
Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 13. Usa una llave mixta del n.º 21.
Paso 9
Retire el pasador de sujeción.
Utilice alicates.
Paso 10
Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11
Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 12
Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas. Utilice un martillo.
Paso 13
Destornille la rótula de la barra de dirección. Usa una llave mixta del n.º 13. Usa una llave mixta del n.º 21.
Paso 14
Limpie los asientos de montaje del extremo de la barra de acoplamiento.
Use un cepillo de alambre. Use el aerosol WD-40.
Paso 15
Trate los asientos de montaje del extremo de la barra de acoplamiento.
Use grasa de cobre.
Paso 16
Atornille una nueva punta de la barra de dirección.
Sustitución: rótula de dirección - KIA Sorento JC. Herramientas usted necesita:
Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 17
Conecte la punta de la barra de dirección al muñón de dirección.
Paso 18
Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.
Paso 19
Instale el pasador de sujeción. Utilice alicates.
Paso 20
Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.
Paso 21
Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 22
Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 23
Limpie la superficie de la pinza del freno. Use un limpiador de frenos.
AUTODOC recomienda:
Sustitución: rótula de dirección - KIA Sorento JC. Después de haber aplicado el spray, espere unos minutos.
Paso 24
Instale la rueda.
AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. KIA Sorento JC
Paso 25
Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 26
Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica.
Apriételo a un par de 120 Nm.
Sustitución: rótula de dirección - KIA Sorento JC. Consejo de AUTODOC:
Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 27
Retire los gatos y las cuñas.
