¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 2.0 BiFuel, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 FSI, VW Golf IV Hatchback (1J1) 1.8 4motion, VW Golf IV Hatchback (1J1) 2.0 4motion, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 2.8 VR6 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 3.2 R32 4motion, VW Golf IV Hatchback (1J1) 1.6 16V … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los rótula de dirección VW GOLF 4 (1J1) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: rótula de dirección - VW Golf 4 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Rótula de Dirección para Golf IV Hatchback (1J1) y otros modelos VW

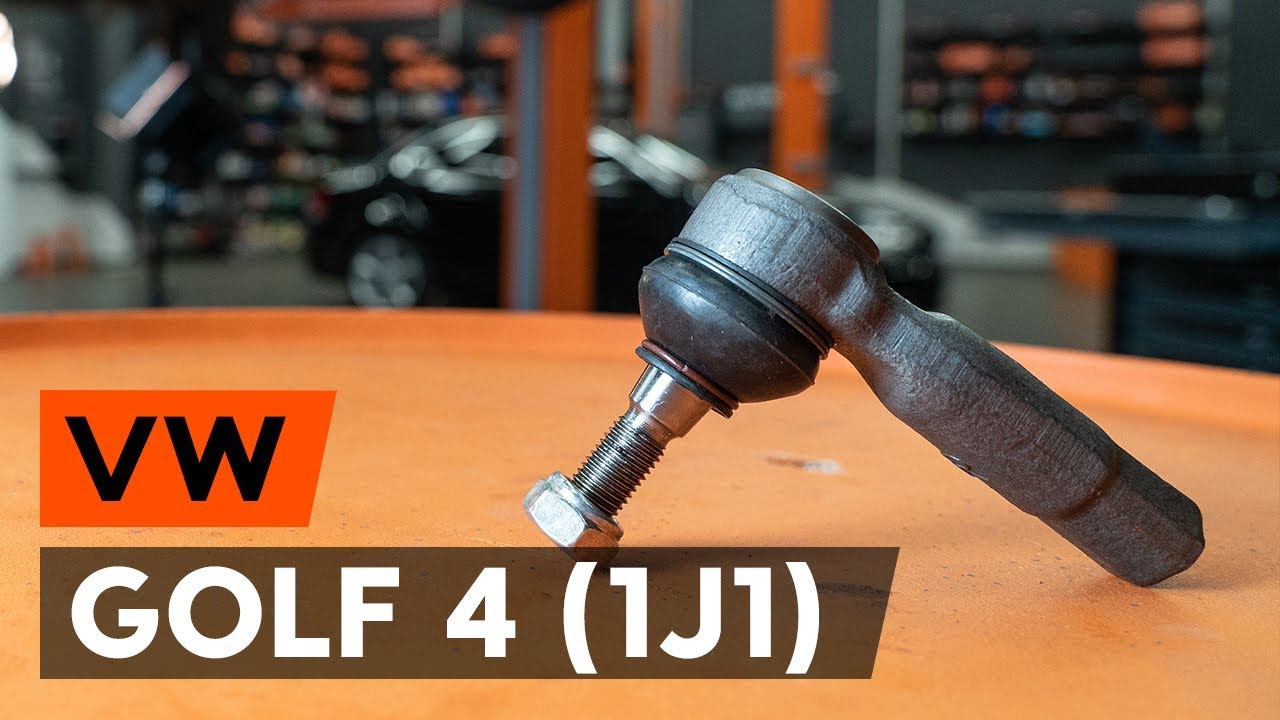

Rótula de dirección

Barra de acoplamiento

Juego de reparación, barra de acoplamiento

Juego de montaje, cabeza barra de acoplamiento

        Rótula de dirección para VW Golf IV Hatchback (1J1) 2.8 VR6 4motion Gasolina (204 cv)

        Rótula de dirección para VW Golf IV Hatchback (1J1) 1.8 Gasolina (125 cv)

        Rótula de dirección para VW Golf IV Hatchback (1J1) 1.6 FSI Gasolina (110 cv)

        Rótula de dirección para VW Golf IV Hatchback (1J1) 2.3 V5 4motion Gasolina (170 cv)

        Rótula de dirección para VW Golf IV Hatchback (1J1) 1.9 TDI Gasóleo (101 cv)

        Rótula de dirección para VW Golf IV Hatchback (1J1) 1.9 TDI Gasóleo (90 cv)

        Rótula de dirección para VW Golf IV Hatchback (1J1) 2.0 Gasolina (115 cv)

        Rótula de dirección para VW Golf IV Hatchback (1J1) 1.8 T Gasolina (150 cv)

        Rótula de dirección para VW Golf IV Hatchback (1J1) 3.2 R32 4motion Gasolina (241 cv)

Sustitución: rótula de dirección - VW Golf 4. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 19

                        Llave Combinada n.º 22

                        Llave de vaso n° 17

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Calibrador Vernier

                        Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - VW Golf 4. Los expertos de AUTODOC recomiendan:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW Golf 4 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.

Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW Golf 4
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 8

Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 19. Usa una llave mixta del n.º 22.
Paso 9

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 17. Utilice una llave giramachos.
Paso 10

Desconecte la rótula de dirección del muñón de dirección.
Paso 11

Destornille la rótula de la barra de dirección.
Paso 12

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13

Atornille una nueva punta de la barra de dirección.

Sustitución: rótula de dirección - VW Golf 4. Consejo de los expertos de AUTODOC:
Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 14

Trate la parte roscada de la barra de acoplamiento de dirección. Use grasa de cobre.
Paso 15

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 16

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 17

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 19. Usa una llave mixta del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.
Paso 18

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 19

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 45 Nm.
Paso 20

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 21

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 22

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: rótula de dirección - VW Golf 4. Después de haber aplicado el spray, espere unos minutos.
Paso 23

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Golf 4
Paso 24

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 25

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Sustitución: rótula de dirección - VW Golf 4. Los expertos de AUTODOC recomiendan:
Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 26

Retire los gatos y las cuñas.
