¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
RENAULT MEGANE Scenic (JA0/1_) 1.4 i (JA0E), RENAULT MEGANE Scenic (JA0/1_) 1.6 i (JA0L), RENAULT MEGANE Scenic (JA0/1_) 1.6 e (JA0F), RENAULT MEGANE Scenic (JA0/1_) 2.0 i (JA0G), RENAULT MEGANE Scenic (JA0/1_) 1.9 dT (JA0K, JA0Y), RENAULT MEGANE Scenic (JA0/1_) 1.9 D (JA0J), RENAULT MEGANE Scenic (JA0/1_) 1.6 16V (JA0B, JA04, JA11), RENAULT MEGANE Scenic (JA0/1_) 2.0 i (JA02, JA0G), RENAULT MEGANE Scenic (JA0/1_) 1.9 dT (JA0Y), RENAULT MEGANE Scenic (JA0/1_) 1.9 dTi (JA0N) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

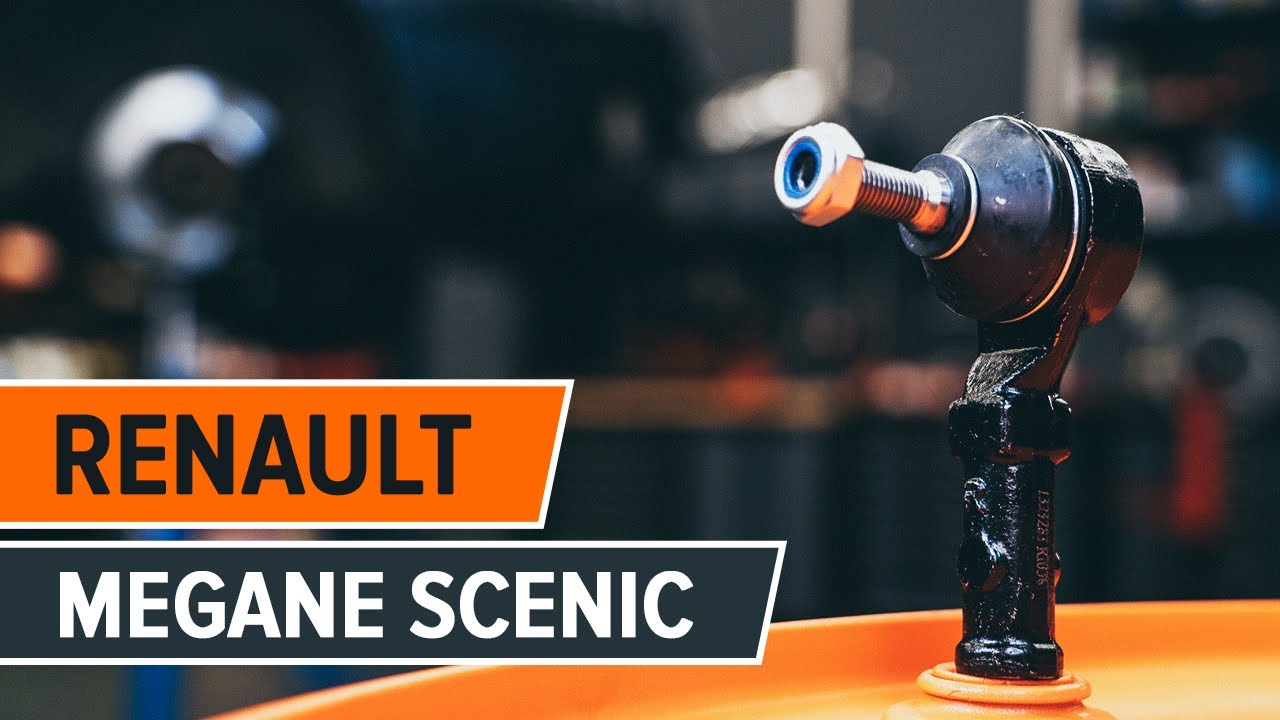

Cómo cambiar los rótula de dirección RENAULT MEGANE SCENIC [VÍDEO TUTORIAL DE AUTODOC]

Todas las piezas que usted necesita sustituir – Rótula de Dirección para MEGANE Scenic (JA0/1_) y otros modelos RENAULT

Rótula barra de acoplamiento

Barra de acoplamiento

Juego de reparación, barra de acoplamiento

Juego de montaje, cabeza barra de acoplamiento

        Rótula barra de acoplamiento para RENAULT MEGANE Scenic (JA0/1_) 1.9 D (JA0J) Gasóleo (64 cv)

        Rótula barra de acoplamiento para RENAULT MEGANE Scenic (JA0/1_) 1.4 i (JA0E) Gasolina (75 cv)

        Rótula barra de acoplamiento para RENAULT MEGANE Scenic (JA0/1_) 1.9 dTi (JA0N) Gasóleo (98 cv)

        Rótula barra de acoplamiento para RENAULT MEGANE Scenic (JA0/1_) 1.6 i (JA0L) Gasolina (75 cv)

        Rótula barra de acoplamiento para RENAULT MEGANE Scenic (JA0/1_) 1.6 16V (JA0B, JA04, JA11) Gasolina (107 cv)

        Rótula barra de acoplamiento para RENAULT MEGANE Scenic (JA0/1_) 1.6 e (JA0F) Gasolina (90 cv)

        Rótula barra de acoplamiento para RENAULT MEGANE Scenic (JA0/1_) 2.0 i (JA02, JA0G) Gasolina (109 cv)

        Rótula barra de acoplamiento para RENAULT MEGANE Scenic (JA0/1_) 2.0 i (JA0G) Gasolina (114 cv)

        Rótula barra de acoplamiento para RENAULT MEGANE Scenic (JA0/1_) 1.9 dT (JA0Y) Gasóleo (94 cv)

Sustitución: rótula de dirección - Renault Megane Scenic. Lista de las herramientas que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave dinamométrica

                        Llave Combinada n.º 13

                        Llave Combinada n.º 19

                        Llave Combinada n.º 22

                        Llave de vaso n° 16

                        Llave de vaso n° 17

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Llave giramachos

                        Extractor de rótulas

                        Calibrador Vernier

                        Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - Renault Megane Scenic. Consejo de AUTODOC:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Por favor, tenga en cuenta: todos los trabajos en el coche - Renault Megane Scenic - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.

Paso 2

Afloje los pernos de fijación de la rueda.Utilice una llave de impacto para llanta # 19.
Paso 3

Levante el coche.

Sustitución: rótula de dirección - Renault Megane Scenic. Consejo de AUTODOC:

Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Renault Megane Scenic
Paso 5

Retire la rueda.
Paso 6

Limpie todas las conexiones de la rótula de la barra de dirección.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 7

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas.Utilice un calibrador Vernier.
Paso 8

Debilite la contratuerca de fijación de la rótula a la barra de dirección.Usa una llave mixta del n.º 19.Usa una llave mixta del n.º 22.
Paso 9

Destornille la tuerca de fijación de la rótula al muñón de dirección.Use un vaso de impacto del n.º 16.Utilice una llave giramachos.
Paso 10

Desconecte la rótula de dirección del muñón de dirección.Use un extractor de rótulas.

Paso 11

Destornille la rótula de la barra de dirección.Usa una llave mixta del n.º 13.Usa una llave mixta del n.º 19.
Paso 12

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre.
Paso 13

Trate los asientos de montaje del extremo de la barra de acoplamiento. Use grasa de cobre.
Paso 14

Atornille una nueva punta de la barra de dirección.Utilice un calibrador Vernier.

Sustitución: rótula de dirección - Renault Megane Scenic. Consejo de AUTODOC:

Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 15

Stram møtrikken der forbinder styrekuglen og styrespindlen.Usa una llave mixta del n.º 19.Usa una llave mixta del n.º 22.
Paso 16

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 17

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17.Utilice una llave de trinquete.
Paso 18

Apriete la contratuerca de la rótula.Usa una llave mixta del n.º 19.Usa una llave mixta del n.º 22.Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.
Paso 19

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17.Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 20

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 21

Limpie el asiento de montaje de la llanta de la rueda.Use un cepillo de alambre.
Paso 22

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda.Use grasa de cobre.
Paso 23

Limpie la superficie de la pinza del freno.Use un limpiador de frenos.

AUTODOC recomienda:

Después de aplicar el aerosol, espere unos minutos.
Paso 24

Instale la rueda.

AUTODOC recomienda:

¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Renault Megane Scenic
Paso 25

Atornille los pernos de la rueda.Utilice una llave de impacto para llanta # 19.
Paso 26

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas.Utilice una llave de impacto para llanta # 19.Utilice una llave dinamométrica.Apriételo a un par de 90 Nm.
Paso 27

Retire los gatos y las cuñas.

Sustitución: rótula de dirección - Renault Megane Scenic. Los expertos de AUTODOC recomiendan:

Tras reemplazar el componente, es recomendable realinear las ruedas usando un alineador de ruedas.
