¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 2.2 D (ADE157_, ADE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 2.0 D-4D (ADE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 D-4D (NDE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 (ZZE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

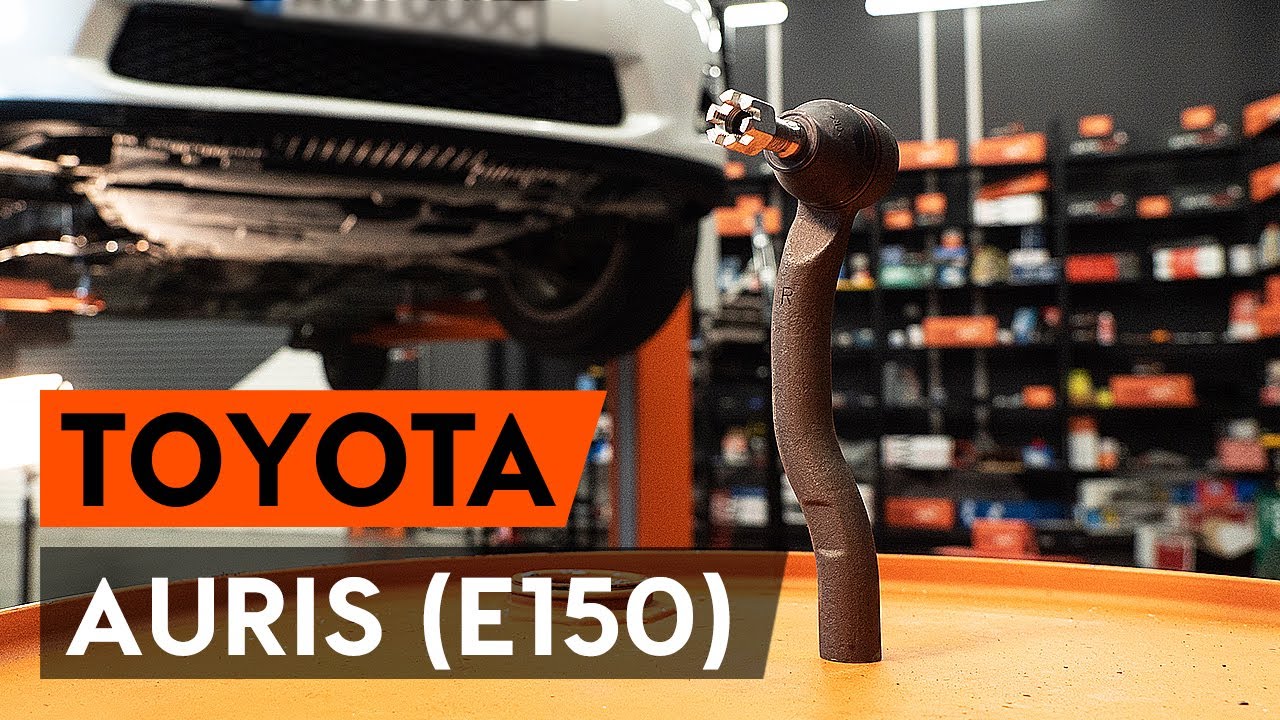

Cómo cambiar los rótula de dirección TOYOTA AURIS (E150) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: rótula de dirección - Toyota Auris E15 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Rótula de Dirección para AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) y otros modelos TOYOTA

Rótula de dirección

        Rótula de dirección para Auris Hatchback (E15) Gasolina (144 cv)

        Rótula de dirección para Auris Hatchback (E15) Gasóleo (177 cv)

        Rótula de dirección para Auris Hatchback (E15) Gasóleo (126 cv)

        Rótula de dirección para Auris Hatchback (E15) Gasóleo (90 cv)

        Rótula de dirección para Auris Hatchback (E15) Gasolina (124 cv)

        Rótula de dirección para Auris Hatchback (E15) Gasolina (97 cv)

        Rótula de dirección para Auris Hatchback (E15) Gasolina (136 cv)

        Rótula de dirección para Auris Hatchback (E15) Gasolina (101 cv)

        Rótula de dirección para Auris Hatchback (E15) Gasolina (132 cv)

Sustitución: rótula de dirección - Toyota Auris E15. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 15

                        Llave Combinada n.º 19

                        Llave de vaso n° 17

                        Llave de vaso n° 19

                        Llave de impacto para llantas n.º 21

                        Llave dinamométrica

                        Llave giramachos

                        Alicates de corte

                        Calibrador Vernier

                        Palanca

                        Extractor de rótulas

                        Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - Toyota Auris E15. AUTODOC recomienda:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: rótula de dirección - Toyota Auris E15. Secuencia de pasos recomendada:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: rótula de dirección - Toyota Auris E15. Consejo de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Retire el pasador de sujeción. Use una palanca. Utilice tenazas.
Paso 7

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 8

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 17. Utilice una llave giramachos.
Paso 9

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 10

Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 19.
Paso 11

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 12

Destornille la rótula de la barra de dirección.
Paso 13

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Atornille una nueva punta de la barra de dirección. Usa una llave mixta del n.º 19.

Sustitución: rótula de dirección - Toyota Auris E15. Consejo de los expertos de AUTODOC:
Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 15

Stram møtrikken der forbinder styrekuglen og styrespindlen. Usa una llave mixta del n.º 19.
Paso 16

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 17

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 18

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 49 Nm.
Paso 19

Instale el pasador de sujeción. Use una palanca.
Paso 20

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 15. Usa una llave mixta del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 74 Nm.
Paso 21

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 22

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 23

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: rótula de dirección - Toyota Auris E15. AUTODOC recomienda:
Después de aplicar el aerosol, espere unos minutos.
Paso 24

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Toyota Auris E15
Paso 25

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 26

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica. Apriételo a un par de 103 Nm.

Sustitución: rótula de dirección - Toyota Auris E15. Los profesionales recomiendan:
Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 27

Retire los gatos y las cuñas.
