¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ Clase M (W163) ML 350, MERCEDES-BENZ Clase M (W163) ML 350 (163.157), MERCEDES-BENZ Clase M (W163) ML 500 (163.175), MERCEDES-BENZ Clase M (W163) ML 400 CDI (163.128), MERCEDES-BENZ Clase M (W163) ML 55 AMG (163.174), MERCEDES-BENZ Clase M (W163) ML 430 (163.172), MERCEDES-BENZ Clase M (W163) ML 230 (163.136), MERCEDES-BENZ Clase M (W163) ML 320 (163.154) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

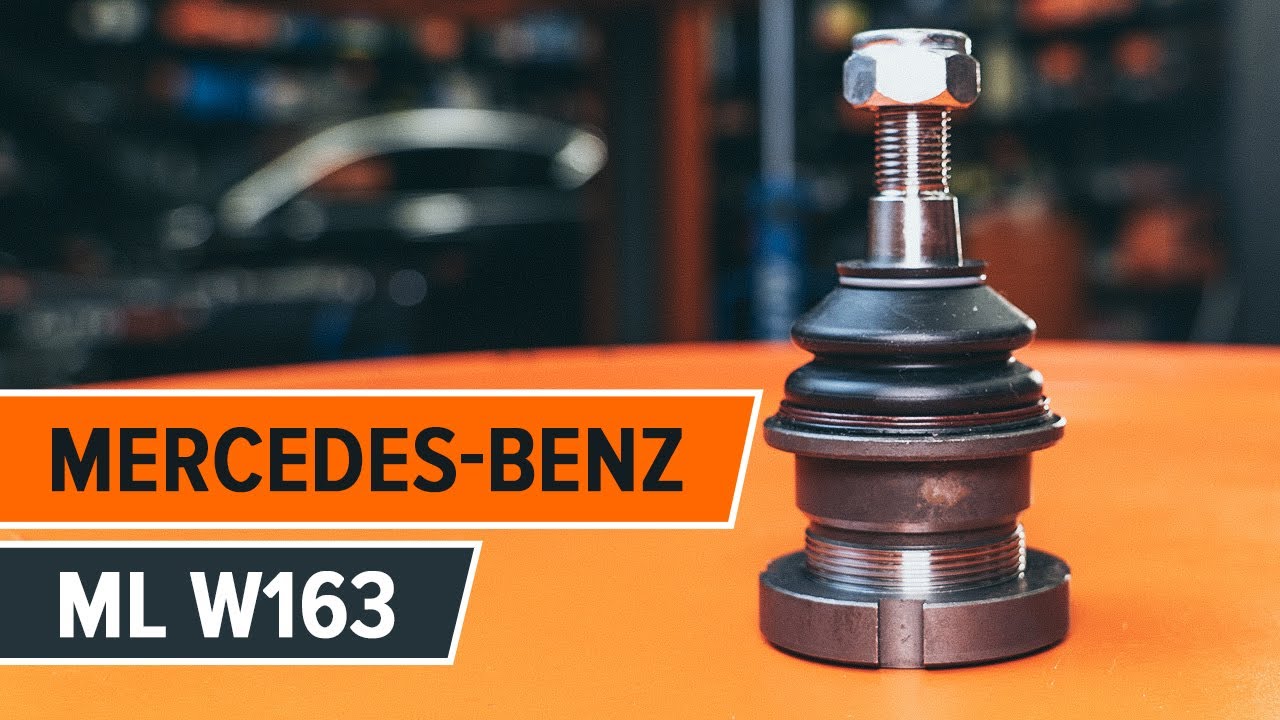

Cómo cambiar los rótula de suspensión en MERCEDES ML W163 [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: rótula de suspensión de la parte delantera - Mercedes ML W163 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Rótula De Suspensión para Clase M (W163) y otros modelos MERCEDES-BENZ

Rótula de suspensión

        Rótula de suspensión para Clase ML (W163) Gasolina (218 cv)

        Rótula de suspensión para Clase ML (W163) Gasolina (150 cv)

        Rótula de suspensión para Clase ML (W163) Gasolina (272 cv)

        Rótula de suspensión para Clase ML (W163) Gasolina (347 cv)

        Rótula de suspensión para Clase ML (W163) Gasóleo (250 cv)

        Rótula de suspensión para Clase ML (W163) Gasolina (292 cv)

        Rótula de suspensión para Clase ML (W163) Gasolina (245 cv)

        Rótula de suspensión para Clase ML (W163) Gasolina (235 cv)

Sustitución: rótula de suspensión - Mercedes ML W163. Lista de las herramientas que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Sellador

                        Spray limpiador multiuso

                        Limpiador de frenos

                        Grasa multiusos

                        Grasa de cobre

                        Llave dinamométrica

                        Llave Combinada n.º 12

                        Llave Combinada n.º 19

                        Llave Combinada n.º 22

                        Llave de vaso n° 10

                        Llave de vaso n° 12

                        Llave de vaso n° 22

                        Llave de vaso n° 36

                        Broca hexagonal No. H5

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Vaso para extraer tuercas y tornillos

                        Extractor de rótulas

                        Destornillador Plano

                        Punzón

                        Martillo

                        Llave giramachos

                        Mazo de goma

                        Destornillador de impacto

                        Juego de cubos y rodamientos

                        Gato de transmisión hidráulica

                        Palanca

                        Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de suspensión - Mercedes ML W163. Consejo de los expertos de AUTODOC:

El procedimiento de sustitución es exactamente el mismo para las rótulas izquierda y derecha.
Por favor, tenga en cuenta: todos los trabajos en el coche - Mercedes ML W163 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.

Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Mercedes ML W163
Paso 5

Retire la rueda.
Paso 6

Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 36. Utilice una llave giramachos.
Paso 7

Retire la tuerca de sujeción.
Paso 8

Tratar las acanaladuras de la junta homocinética del eje de transmisión. Use el aerosol WD-40.
Paso 9

Separe el eje de transmisión de la mangueta de dirección. Use un punzón. Utilice un martillo.

Sustitución: rótula de suspensión - Mercedes ML W163. Los expertos de AUTODOC recomiendan:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 10

Limpie el soporte del arnés de cables del ABS. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Separe el soporte del arnés de cables del ABS. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 12

Separe las pastillas de freno. Use una palanca.
Paso 13

Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 22. Utilice una llave de trinquete. Utilice una llave giramachos.
Paso 15

Retire la pinza del freno junto con su soporte.

Sustitución: rótula de suspensión - Mercedes ML W163. Los profesionales recomiendan:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 16

Desconecte el cableado del sensor ABS.
Paso 17

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 18

Desenrosque la sujeción que conecta la rótula del brazo superior con la mangueta de dirección. Usa una llave mixta del n.º 19.
Paso 19

Separe la rótula del brazo superior de la mangueta de dirección. Use un extractor de rótulas.
Paso 20

Limpie la sujeción del disco de freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 21

Destornille la fijación del disco de freno. Use Vaso HEX No. H5. Utilice un destornillador de impacto.
Paso 22

Retire el disco de freno. Utilice un mazo de goma.
Paso 23

Limpie las sujeciones de la cubierta del disco de freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 24

Desatornille las sujeciones de la cubierta del disco de freno. Usa una llave mixta del n.º 12.
Paso 25

Retire la cubierta del disco de freno.
Paso 26

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 27

Destornille la fijación del soporte esférico del muñón de dirección. Utilice un vaso para extraer tuercas y tornillos. Utilice una llave giramachos.
Paso 28

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 29

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 22. Utilice una llave de trinquete.
Paso 30

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 31

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 32

Limpie la sujeción del sensor del ABS. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 33

Desenrosque la sujeción que conecta el sensor ABS a la mangueta de dirección. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 34

Desconecte el sensor ABS.
Paso 35

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 36

Desenrosque la sujeción que conecta la rótula del brazo inferior con la mangueta de dirección. Usa una llave mixta del n.º 22.
Paso 37

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: rótula de suspensión - Mercedes ML W163. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 38

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 39

Desconecte el brazo de control superior de la mangueta de dirección.
Paso 40

Separe la rótula del brazo inferior de la mangueta de dirección. Use un extractor de rótulas.

Paso 41

Retire la mangueta de dirección junto con la rótula. Use un extractor de rótulas.
Paso 42

Limpie el asiento de montaje de la rótula. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 43

Retire la rótula de la mangueta de dirección. Utilice un juego de cubos y rodamientos.
Paso 44

Limpie el asiento de montaje de la rótula. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 45

Instale la rótula en la mangueta de dirección. Utilice un juego de cubos y rodamientos.
Paso 46

Atornille la sujeción que conecta la rótula a la mangueta de dirección. Utilice un vaso para extraer tuercas y tornillos. Utilice una llave giramachos.
Paso 47

Destornille la fijación del soporte esférico del muñón de dirección. Utilice un vaso para extraer tuercas y tornillos. Utilice una llave giramachos.
Paso 48

Limpie las sujeciones de la rótula. Utilice un spray de limpieza multiuso.
Paso 49

Trate las sujeciones de la rótula. Utilice un sellador.
Paso 50

Apriete la sujeción que conecta la rótula a la mangueta de dirección. Utilice un vaso para extraer tuercas y tornillos. Utilice una llave dinamométrica. Respete el par de apriete recomendado.
Paso 51

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 52

Limpie los asientos de montaje de la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 53

Instale la mangueta de dirección junto con la rótula.
Paso 54

Instale el árbol de impulsión.
Paso 55

Conecte el brazo de control superior a la mangueta de dirección.
Paso 56

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 57

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 22. Utilice una llave de trinquete.
Paso 58

Conecte la rótula del brazo superior a la mangueta de dirección.

Paso 59

Atornille la sujeción que conecta la rótula del brazo superior con la mangueta de dirección. Usa una llave mixta del n.º 19.
Paso 60

Conecte la rótula del brazo inferior a la mangueta de dirección.

Paso 61

Atornille la sujeción que conecta la rótula del brazo inferior con la mangueta de dirección. Usa una llave mixta del n.º 22.
Paso 62

Apriete la sujeción que conecta la rótula del brazo inferior con la mangueta de dirección. Usa una llave mixta del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 85 Nm.
Paso 63

Apriete la sujeción que conecta la rótula del brazo superior con la mangueta de dirección. Usa una llave mixta del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.
Paso 64

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 65

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Mercedes ML W163 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 66

Limpie el asiento de montaje del sensor ABS. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 67

Trate la sujeción del sensor ABS. Utilice una grasa multiuso. Utilice un destornillador plano.
Paso 68

Conecte el captador ABS.
Paso 69

Apriete la sujeción que conecta el sensor ABS con la mangueta de dirección. Use un vaso de impacto del n.º 10. Utilice una llave dinamométrica. Apriételo a un par de 7 Nm.
Paso 70

Instale la cubierta del disco de freno.
Paso 71

Atornille las sujeciones de la cubierta del disco de freno. Use un vaso de impacto del n.º 12. Utilice una llave dinamométrica. Apriételo a un par de 9 Nm.
Paso 72

Limpie el cubo. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 73

Instale la tuerca de sujeción.
Paso 74

Enrosque la tuerca del eje cardán. Use un vaso de impacto del n.º 36.
Paso 75

Instale el disco de freno.
Paso 76

Apriete la fijación del disco de freno. Use Vaso HEX No. H5. Utilice una llave dinamométrica. Apriételo a un par de 8 Nm.
Paso 77

Instale la pinza del freno junto con su soporte.
Paso 78

Apriete la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 180 Nm.
Paso 79

Fije el soporte del arnés de cables del ABS. Use un vaso de impacto del n.º 10. Utilice una llave dinamométrica. Apriételo a un par de 13 Nm.
Paso 80

Conecte el cableado del sensor ABS.
Paso 81

Trate las sujeciones de la mangueta de dirección. Use grasa de cobre.
Paso 82

Apriete la tuerca del eje de transmisión. Use un vaso de impacto del n.º 36. Utilice una llave dinamométrica. Respete el par de apriete recomendado.
Paso 83

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 84

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 85

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: rótula de suspensión - Mercedes ML W163. Después de haber aplicado el spray, espere unos minutos.
Paso 86

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Mercedes ML W163
Paso 87

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 88

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 150 Nm.

Paso 89

Retire los gatos y las cuñas.

¿Le ha resultado útil este manual?

Por favor, califique este manual en una escala del 1 al 5. Si usted tuviera alguna cuestión, no dude en preguntarnos.

¿En busca de los neumáticos adecuados?

Descubra qué dimensiones de neumáticos y de ruedas son compatibles con el modelo MERCEDES-BENZ Clase ML (W163)

Buscar neumáticos

Cómo cambiar: brazo superior de la parte trasera - Mercedes ML W163 | Guía de sustitución

Descargar gratis
2.06 MB
Cómo cambiar: cojinete de rueda de la parte delantera - Mercedes ML W163 | Guía de sustitución

Descargar gratis
2.36 MB
Cómo cambiar: rótula de dirección - Mercedes ML W163 | Guía de sustitución

Descargar gratis
1.59 MB
Cómo cambiar: pastillas de freno de la parte delantera - Mercedes ML W163 | Guía de sustitución

Descargar gratis
1.58 MB
Cómo cambiar: pastillas de freno de la parte trasera - Mercedes ML W163 | Guía de sustitución

Descargar gratis
1.46 MB
Cómo cambiar: discos de freno de la parte delantera - Mercedes ML W163 | Guía de sustitución

Descargar gratis
1.85 MB

Cómo cambiar: rótula de suspensión en un coche

Universal

Descargar gratis
2.05 MB
Cómo cambiar: rótula de suspensión de la parte delantera - Mercedes W210 | Guía de sustitución

Descargar gratis
1.42 MB
Cómo cambiar: rótula de suspensión de la parte delantera - Mercedes W201 | Guía de sustitución

Descargar gratis
2.34 MB
Cómo cambiar: rótula de suspensión de la parte delantera - MERCEDES-BENZ Clase E Berlina (W211) | Guía de sustitución

Descargar gratis
1.44 MB
Cómo cambiar: rótula de suspensión de la parte delantera - MERCEDES-BENZ Clase C Berlina (W202) | Guía de sustitución

Descargar gratis
1.44 MB
Cómo cambiar: rótula de suspensión de la parte delantera - MERCEDES-BENZ CLK (C208) | Guía de sustitución

Descargar gratis
1.44 MB

Su perfil es su asistente personal.

Realiza un seguimiento de gastos, registro del coche, calendario sustituciones, materiales, notas y documentos favoritos.

¡Instale la app del AUTODOC CLUB!

Su gestor personal de gastos del coche, consejos de mantenimiento, recordatorios acerca de las próximas citas e intervalos de servicio, instrucciones para realizar reparaciones por su cuenta - y todo esto en su teléfono.

Escanear

Para descargar la app:

- escanee el código QR
- descargar del App Store
- descargar de Google Play

Cómo restaurar llantas | Consejos de AUTODOC

113K visualizaciones

Publicado el: 13/05/2021
Aditivos para el motor del coche | AUTODOC

13K visualizaciones

Publicado el: 13/04/2021
Los 5 mejores consejos para prevenir el óxido en el coche | Consejos de AUTODOC

3K visualizaciones

Publicado el: 27/07/2023
Los 5 motivos principales por los que la suspensión emite sonidos de golpes | Consejos de AUTODOC

842K visualizaciones

Publicado el: 09/09/2022
