¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
RENAULT MASTER II Furgón (FD) 2.5 D, RENAULT MASTER II Furgón (FD) 2.8 dTI, RENAULT MASTER II Furgón (FD) 2.2 dCI, RENAULT MASTER II Furgón (FD) 1.9 dTI, RENAULT MASTER II Furgón (FD) 2.5 dCi, RENAULT MASTER II Furgón (FD) 1.9 dCi, RENAULT MASTER II Furgón (FD) 2.5 dCi, RENAULT MASTER II Furgón (FD) 3.0 dCi, RENAULT MASTER II Furgón (FD) 2.5 dCi, RENAULT MASTER II Furgón (FD) 2.5 dCi, RENAULT MASTER II Furgón (FD) 2.5 dCi … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo sustituir: rótulas inferiores de la suspensión delantera en RENAULT MASTER 2 Furgón [AUTODOC]

Cómo cambiar: rótula de suspensión de la parte delantera - Renault Master 2 furgón | Guía de sustitución

Productos alternativos

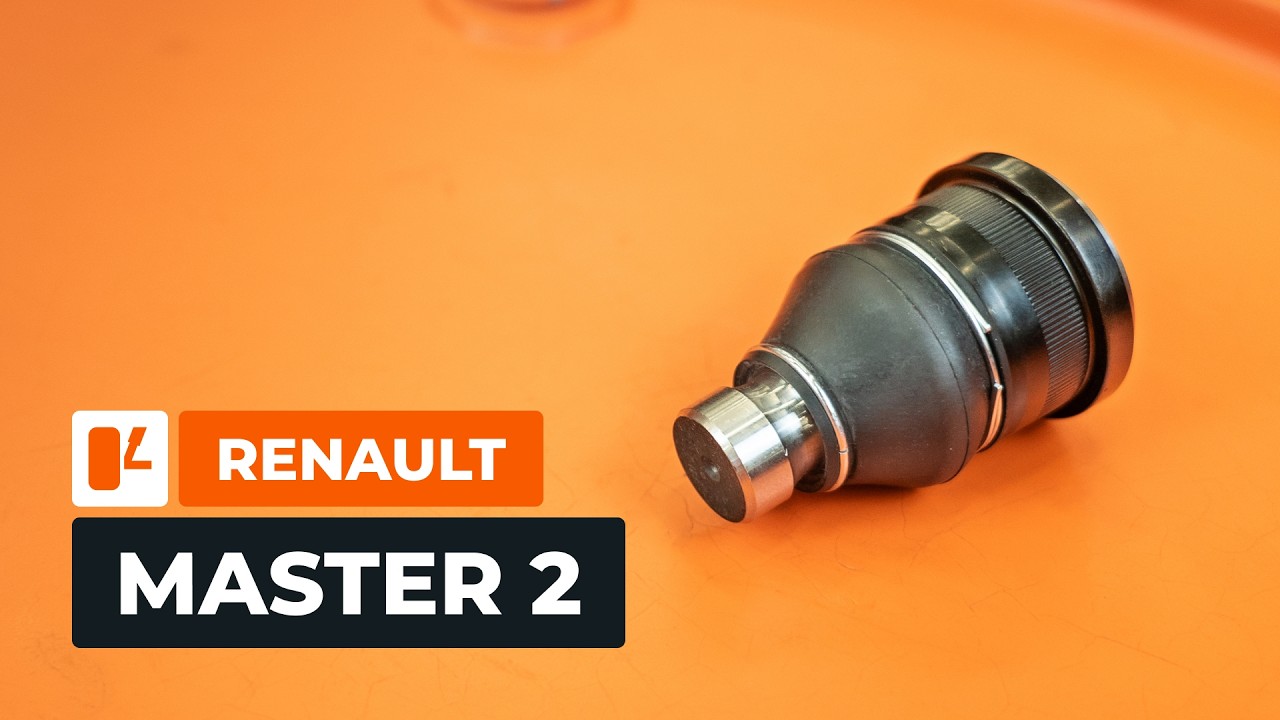

Rótula de suspensión

Sustitución: rótula de suspensión - Renault Master 2 furgón. Herramientas que podría necesitar:

                      Cepillo de alambre

                      Spray WD-40

                      Spray limpiador multiusos

                      Grasa cerámica

                      Llave dinamométrica

                      Llave combinada de 16 mm

                      Llave de vaso Torx Е16

                      Llave de vaso de 18 mm

                      Llave de vaso de 21 mm

                      Llave de vaso de 30 mm

                      Vaso de impacto para ruedas de 24 mm

                      Llave de carraca o herramienta eléctrica para la extracción/instalación de elementos de sujeción roscados

                      Llave giramachos con mango en T

                      Kit de extractor de rótulas

                      Destornillador de cabeza plana

                      Gato para transmisión o un segundo gato para vehículos

                      Elevador de coches o gato con caballetes para gatos y calzos para ruedas

Comprar herramientas

Sustitución: rótula de suspensión - Renault Master 2 furgón. Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para la rótula de la izquierda y de la derecha.
Todos los trabajos deberían ser efectuados con el encendido desconectado.

Sustitución: rótula de suspensión - Renault Master 2 furgón. Secuencia de pasos recomendada:

Paso 1

Si va a utilizar un gato, asegure las ruedas mediante calzos.
Paso 2

Afloje los elementos de sujeción de las ruedas. Utilice un vaso de impacto para ruedas de 24 mm. Utilice una llave giramachos con mango en T.
Paso 3

Levante el coche.

Sustitución: rótula de suspensión - Renault Master 2 furgón. AUTODOC recomienda:
Si está utilizando un gato, asegúrese de que el coche se encuentra aparcado sobre una superficie dura y plana.No olvide asegurar el coche adicionalmente por medio de caballetes para gato.
Paso 4

Desenrosque los elementos de sujeción de la rueda.

¡Precaución!
Para evitar lesiones, sostenga la rueda al desenroscar los elementos de sujeción.
Paso 5

Retire la rueda.
Paso 6

Proporcione apoyo a la mangueta de dirección. Utilice un gato para transmisión o un gato para vehículos adicional.
Paso 7

Limpie los elementos de sujeción del amortiguador. Utilice un cepillo de alambre. Utilice el spray WD-40.
Paso 8

Desenrosque el elemento de sujeción superior del amortiguador. Utilice una llave de vaso de 18 mm. Utilice una llave de carraca.
Paso 9

Desenrosque el elemento de sujeción inferior del amortiguador. Utilice una llave de vaso de 21 mm. Utilice una llave de carraca.
Paso 10

Retire los pernos de sujeción.
Paso 11

Retire el amortiguador.
Paso 12

Limpie el elemento de sujeción que conecta el brazo de suspensión al subchasis. Utilice un cepillo de alambre. Utilice el spray WD-40.
Paso 13

Afloje el elemento de sujeción que conecta el brazo de control al subchasis. Utilice una llave de vaso de 30 mm. Utilice una llave giramachos con mango en T.
Paso 14

Limpie el elemento de sujeción que conecta la rótula inferior a la mangueta de dirección. Utilice un cepillo de alambre. Utilice el spray WD-40.
Paso 15

Limpie el elemento de sujeción inferior del soporte de la pinza de freno. Utilice un cepillo de alambre. Utilice el spray WD-40.

Paso 16

Desenrosque el elemento de sujeción inferior del soporte de la pinza de freno. Utilice una llave de vaso de 18 mm. Utilice una llave de carraca.
Paso 17

Retire el perno de sujeción.
Paso 18

Desenrosque el perno de apriete que conecta la rótula inferior a la mangueta de dirección. Utilice una llave combinada de 16 mm. Utilice una llave de vaso Torx E16. Utilice una llave de carraca.
Paso 19

Retire el perno de apriete.
Paso 20

Baje el gato para transmisión o el segundo gato para vehículos entre 10 y 15 cm.

Sustitución: rótula de suspensión - Renault Master 2 furgón. Consejo:
Baje el gato para transmisión o para vehículos de forma suave, sin sacudidas, para así evitar causar daños en los ensamblajes y mecanismos del vehículo.
Paso 21

Desconecte la rótula inferior de la mangueta de dirección.
Paso 22

Limpie el asiento de montaje de la rótula inferior en la mangueta de dirección. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.
Paso 23

Retire el anillo de retención del fuelle de la rótula. Utilice un destornillador de cabeza plana.
Paso 24

Retire el fuelle de la rótula. Utilice un destornillador de cabeza plana.
Paso 25

Desconecte la rótula del brazo de suspensión. Utilice un kit de extractor de rótulas.
Paso 26

Limpie el asiento de montaje de la rótula inferior en el brazo de suspensión. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.
Paso 27

Instale una rótula nueva. Utilice un kit de extractor de rótulas.

¡Atención!
Tenga cuidado para evitar dañar el fuelle guardapolvo al presionar la rótula hacia dentro.
Paso 28

Conecte la rótula inferior a la mangueta de dirección.
Paso 29

Instale el perno de apriete.
Paso 30

Apriete el perno de apriete que conecta la rótula inferior a la mangueta de dirección. Utilice una llave combinada de 16 mm. Utilice una llave de vaso Torx E16. Utilice una llave dinamométrica. Par de apriete: 70 N·m.
Paso 31

Instale el perno de sujeción inferior del soporte de la pinza de freno.
Paso 32

Apriete el elemento de sujeción inferior del soporte de la pinza de freno. Utilice una llave de vaso de 18 mm. Utilice una llave dinamométrica. Par de apriete: 110 N·m.
Paso 33

Limpie los asientos de montaje del amortiguador. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.
Paso 34

Instale el amortiguador.
Paso 35

Instale los pernos de sujeción.
Paso 36

Para apretar correctamente los elementos de sujeción, debe levantar la suspensión mediante un gato para poder cargarla. Utilice un gato para transmisión o un gato para vehículos adicional.
Paso 37

Apriete el elemento de sujeción superior del amortiguador. Utilice una llave de vaso de 18 mm. Utilice una llave dinamométrica. Par de apriete: 62 N·m.
Paso 38

Apriete el elemento de sujeción inferior del amortiguador. Utilice una llave de vaso de 21 mm. Utilice una llave dinamométrica. Par de apriete: 180 N·m.
Paso 39

Apriete el elemento de sujeción que conecta el brazo de suspensión al subchasis. Utilice una llave de vaso de 30 mm. Utilice una llave dinamométrica. Par de apriete: 280 N·m.
Paso 40

Retire el apoyo de debajo de la mangueta de dirección.

Sustitución: rótula de suspensión - Renault Master 2 furgón. Consejo de los expertos de AUTODOC:
Baje el gato para transmisión o para vehículos de forma suave, sin sacudidas, para así evitar causar daños en los ensamblajes y mecanismos del vehículo.
Paso 41

Limpie el asiento de montaje de la llanta. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.
Paso 42

Prepare la superficie en la que el disco de freno entra en contacto con la llanta. Utilice grasa cerámica.
Paso 43

Instale la rueda.

¡Precaución!
Para evitar lesiones, sostenga la rueda al enroscar los elementos de sujeción.
Paso 44

Enrosque los elementos de sujeción de la rueda. Utilice un vaso de impacto para ruedas de 24 mm. Utilice una llave de carraca.
Paso 45

Baje el coche y apriete los elementos de sujeción de la rueda siguiendo un orden entrecruzado. Utilice un vaso de impacto para ruedas de 24 mm. Utilice una llave dinamométrica. Par de apriete: 172 N·m.
Paso 46

Retire el gato, los caballetes para gato y los calzos para ruedas.
