¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.0, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.0 TSI 4motion, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI 4motion, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter V Furgón (7HA, 7HH, 7EA, 7EH) 2.0 BiFuel … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

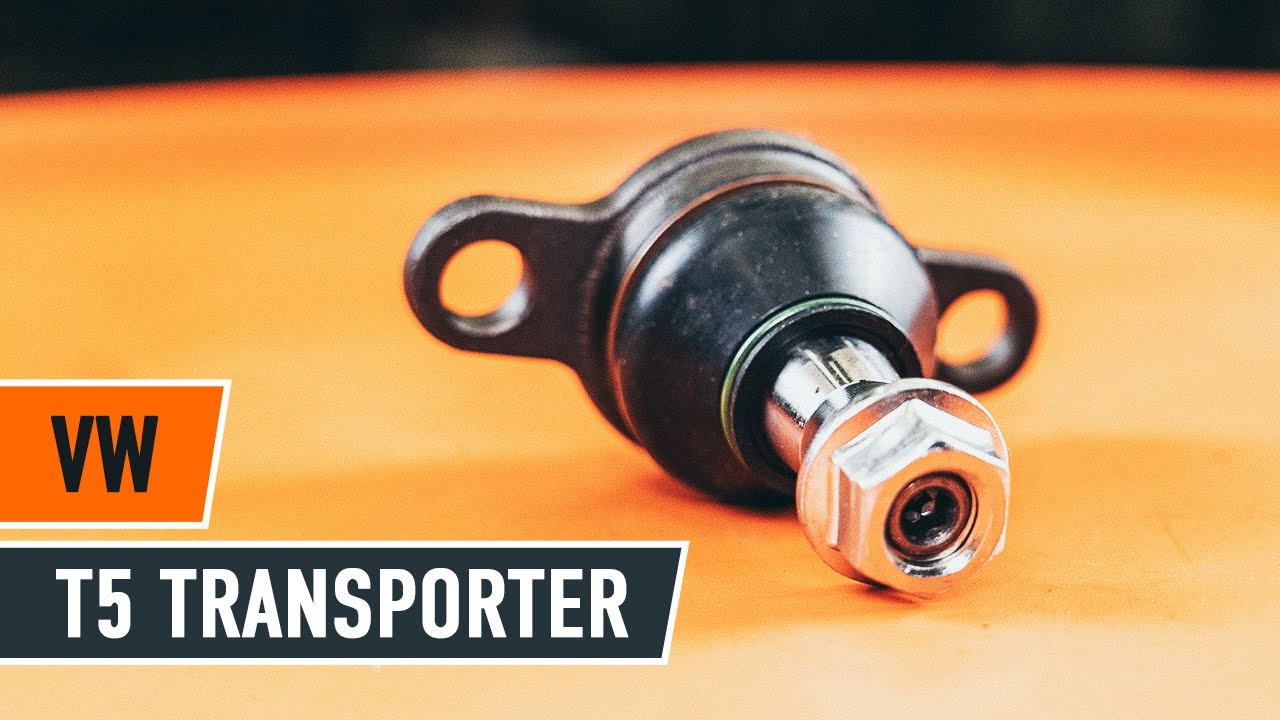

Cómo cambiar los rótula de suspensión en VW T5 TRANSPORTER Furgon [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: rótula de suspensión de la parte delantera - VW T5 Transporter | Guía de sustitución

Todas las piezas que usted necesita sustituir – Rótula De Suspensión para Transporter V Furgón (7HA, 7HH, 7EA, 7EH) y otros modelos VW

Rótula de suspensión

        Rótula de suspensión para Transporter T5 Furgón (7HA, 7HH, 7EA, 7EH) Gasóleo (85 cv)

        Rótula de suspensión para Transporter T5 Furgón (7HA, 7HH, 7EA, 7EH) Gasóleo (130 cv)

        Rótula de suspensión para Transporter T5 Furgón (7HA, 7HH, 7EA, 7EH) Gasóleo (174 cv)

        Rótula de suspensión para Transporter T5 Furgón (7HA, 7HH, 7EA, 7EH) Gasolina (115 cv)

        Rótula de suspensión para Transporter T5 Furgón (7HA, 7HH, 7EA, 7EH) Gasolina (231 cv)

        Rótula de suspensión para Transporter T5 Furgón (7HA, 7HH, 7EA, 7EH) Gasolina (235 cv)

        Rótula de suspensión para Transporter T5 Furgón (7HA, 7HH, 7EA, 7EH) Gasóleo (130 cv)

        Rótula de suspensión para Transporter T5 Furgón (7HA, 7HH, 7EA, 7EH) Gasóleo (174 cv)

        Rótula de suspensión para Transporter T5 Furgón (7HA, 7HH, 7EA, 7EH) Gasóleo (102 cv)

Sustitución: rótula de suspensión - VW T5 Transporter. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave dinamométrica

                        Llave Combinada n.º 21

                        Llave de vaso n° 19

                        Llave de vaso n° 21

                        Punta XZN n° 14

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Palanca

                        Extractor de rótulas

                        Gato de transmisión hidráulica

                        Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de suspensión - VW T5 Transporter. Consejo de los expertos de AUTODOC:

El procedimiento de sustitución es exactamente el mismo para las rótulas izquierda y derecha.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: rótula de suspensión - VW T5 Transporter. Realice los siguientes pasos:

Paso 1

Asegure las ruedas con cuñas.

Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW T5 Transporter
Paso 5

Retire la rueda.
Paso 6

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.

AUTODOC recomienda:
Sustitución: rótula de suspensión - VW T5 Transporter. Después de haber aplicado el spray, espere unos minutos.Use gafas protectoras.Use un respirador.
Paso 7

Destornille la fijación del soporte esférico del muñón de dirección. Utilice las puntas XZN #14. Utilice una llave de trinquete.
Paso 8

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 9

Destornille la fijación delantera de la palanca. Usa una llave mixta del n.º 21.
Paso 10

Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 21.
Paso 11

Desconecte el soporte esférico del muñón de dirección. Use una palanca.
Paso 12

Quite el soporte esférico. Use un extractor de rótulas.
Paso 13

Limpie el asiento de montaje de la rótula. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Instale una nueva rótula.

Sustitución: rótula de suspensión - VW T5 Transporter. Consejo de AUTODOC:
No dañe la funda del apoyo esférico.
Paso 15

Conecte el soporte esférico al muñón de dirección.
Paso 16

Atornille la sujeción que conecta la rótula a la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 17

Atornille la sujeción que conecta la rótula al brazo de control. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 18

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 19

Atornille la sujeción que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 21.
Paso 20

Atornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 21.
Paso 21

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.+120°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 22

Apriete el tornillo de sujeción trasero que conecta el brazo al subchasis del automóvil. Usa una llave mixta del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.+120°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 23

Apriete la sujeción que conecta la rótula a la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.+45°

Sustitución: rótula de suspensión - VW T5 Transporter. Consejo:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 24

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Sustitución: rótula de suspensión - VW T5 Transporter. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 25

Apriete las sujeciones que conectan la rótula al brazo de control. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 26

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 27

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 28

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: rótula de suspensión - VW T5 Transporter. Después de haber aplicado el spray, espere unos minutos.
Paso 29

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW T5 Transporter
Paso 30

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 31

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 180 Nm.
Paso 32

Retire los gatos y las cuñas.
