Intervalo de sustitución recomendado para la categoría de pieza Sensor de desgaste de pastillas de frenos : 30000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi 4x4, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.3 16V RWD, FORD Transit Mk6 Furgoneta (V347, V348, FA) 3.2 TDCi RWD, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.4 TDCi 4x4, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo sustituir: pastillas de freno, parte trasera, en FORD TRANSIT MK7 [TUTORIAL DE AUTODOC]

Cómo cambiar: sensor de desgaste de pastillas de frenos de la parte trasera - Ford Transit Mk7 furgón | Guía de sustitución

Productos alternativos

Sensor de desgaste de pastillas de frenos

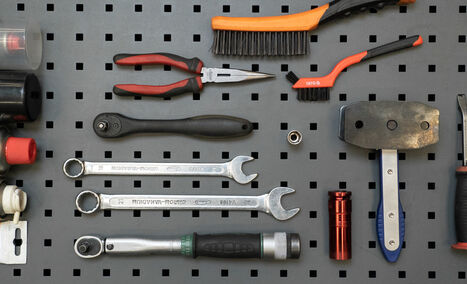

Sustitución: sensor de desgaste de pastillas de frenos - Ford Transit Mk7 furgón. Herramientas usted que va a necesitar:

                      Cepillo de alambre

                      Cepillo de nailon

                      Spray WD-40

                      Spray limpiador multiusos

                      Limpiador de frenos

                      Pasta antichirridos

                      Spray para contactos eléctricos

                      Grasa cerámica

                      Llave dinamométrica

                      Llave combinada de 18 mm

                      Llave combinada de 21 mm

                      Llave de vaso de 13 mm

                      Vaso de impacto para ruedas de 21 mm

                      Llave de carraca o herramienta eléctrica para la extracción/instalación de elementos de sujeción roscados

                      Llave giramachos con mango en T

                      Herramienta de reposición de pistones de pinza de freno

                      Palanca de montaje

                      Alicates de punta larga

                      Elevador de coches o gato con caballetes para gatos y calzos para ruedas

Comprar herramientas

Sustitución: sensor de desgaste de pastillas de frenos - Ford Transit Mk7 furgón. Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para ambos sensores de desgaste de las pastillas de freno en el mismo eje.
Por favor, tenga en cuenta: todos los trabajos en el coche - Ford Transit Mk7 furgón - deberían ser efectuados con el motor apagado.

Lleve a cabo los pasos de sustitución como se indica a continuación:

Paso 1

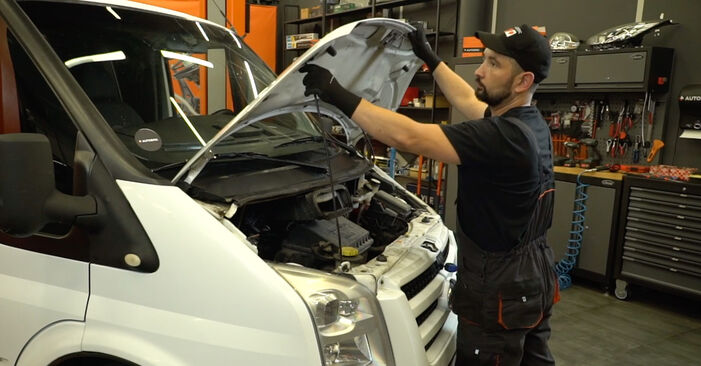

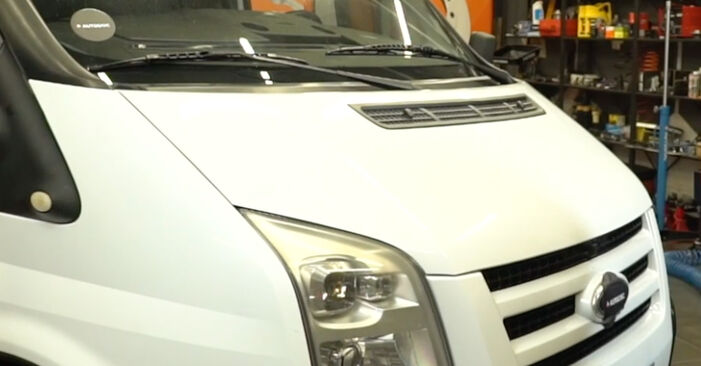

Abra el capó.
Paso 2

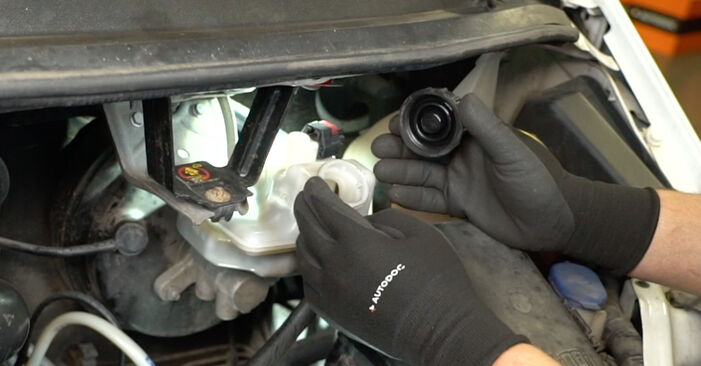

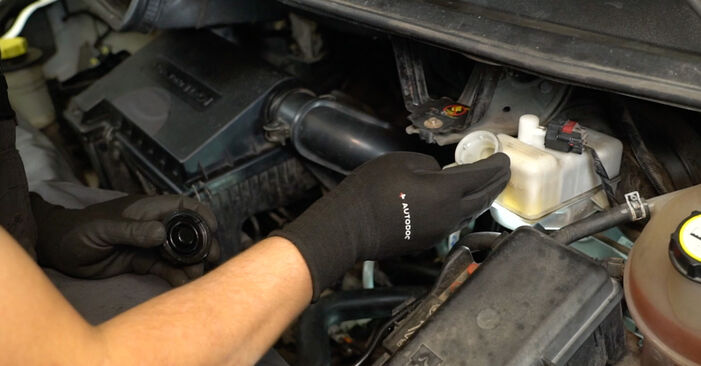

Afloje el tapón del depósito del líquido de frenos.
Paso 3

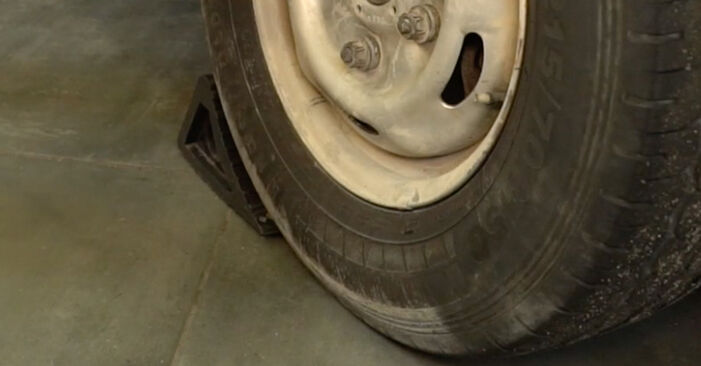

Asegure las ruedas mediante calzos.
Paso 4

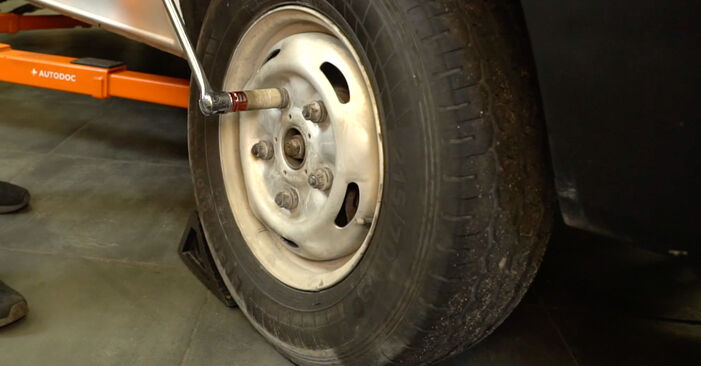

Afloje las tuercas de la rueda. Utilice un vaso de impacto para ruedas de 21 mm. Utilice una llave giramachos con mango en T.
Paso 5

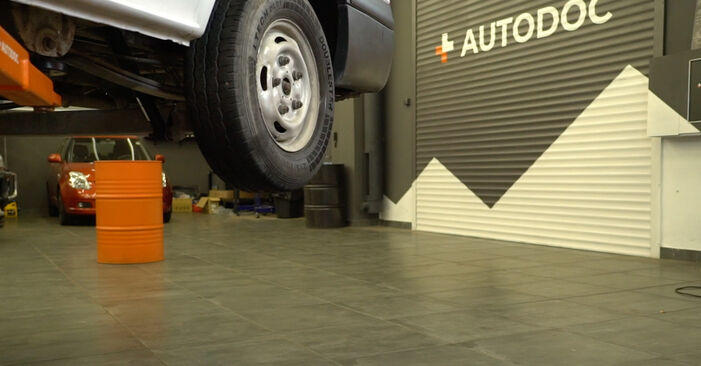

Levante el vehículo.

Sustitución: sensor de desgaste de pastillas de frenos - Ford Transit Mk7 furgón. Consejo:
Si está utilizando un gato, asegúrese de que el coche se encuentra aparcado sobre una superficie dura y plana.No olvide asegurar el coche adicionalmente por medio de caballetes para gato.
Paso 6

Desenrosque las tuercas de la rueda.

¡Precaución!
Para evitar lesiones, sostenga la rueda al desenroscar las tuercas.

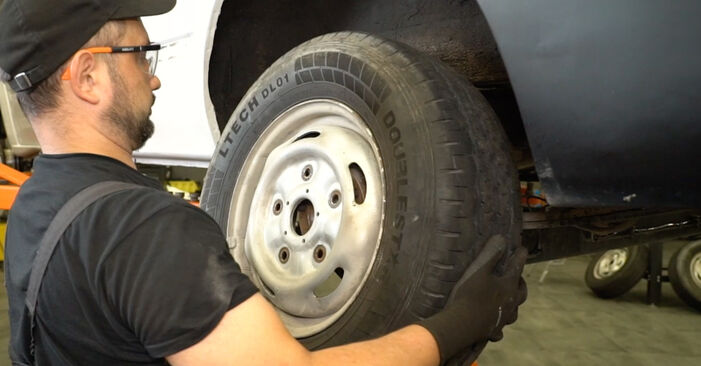

Paso 7

Retire la rueda.
Paso 8

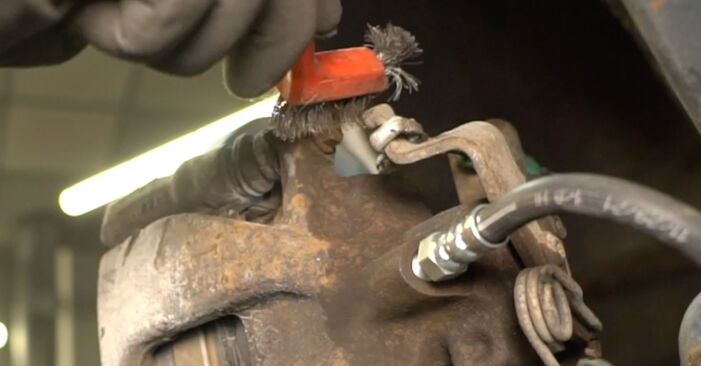

Limpie las sujeciones de la pinza de freno. Utilice un cepillo de alambre. Utilice el spray WD-40.
Paso 9

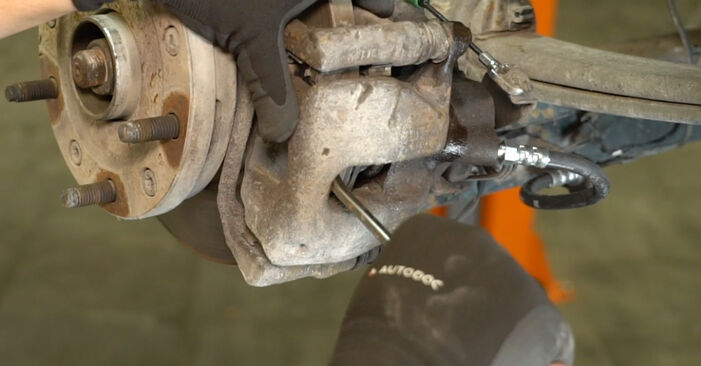

Separe las pastillas de freno. Utilice una palanca de montaje.
Paso 10

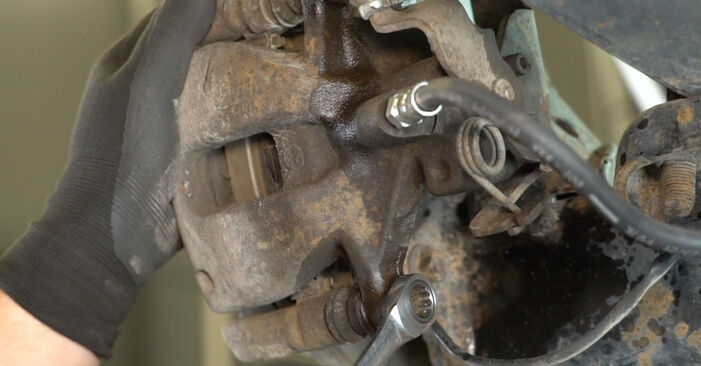

Desenrosque las sujeciones de la pinza de freno. Utilice una llave combinada de 21 mm.
Paso 11

Retire los pernos de sujeción.
Paso 12

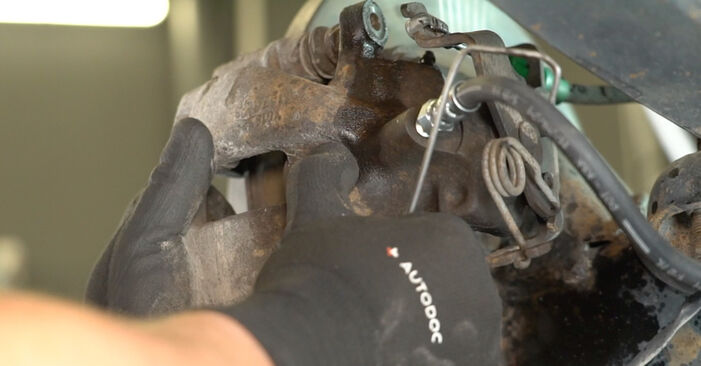

Retire la pinza de freno.

Sustitución: sensor de desgaste de pastillas de frenos - Ford Transit Mk7 furgón. Los expertos de AUTODOC recomiendan:
Ate la pinza a la suspensión o a la carrocería mediante un alambre sin desconectarla del latiguillo de freno para así evitar que el conducto de freno se abra.Asegúrese de que la pinza de freno no está colgando del latiguillo de freno.No pise el pedal de freno después de haber retirado la pinza. Esto podría provocar que el pistón se desprenda del orificio de la pinza, con la consiguiente fuga del líquido de frenos y la entrada de aire en el sistema.
Paso 13

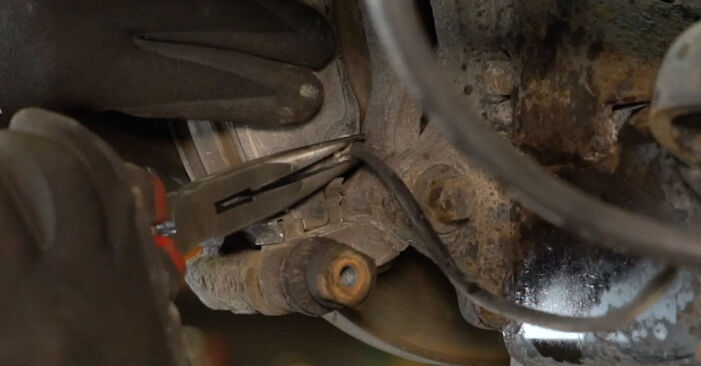

Desconecte el sensor de desgaste de las pastillas de freno. Utilice unos alicates de punta larga.

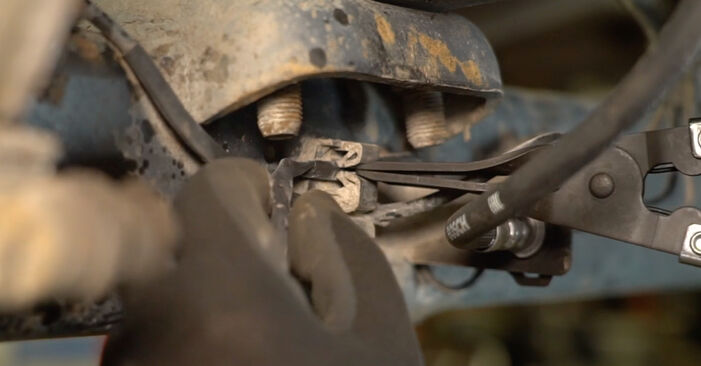

Paso 14

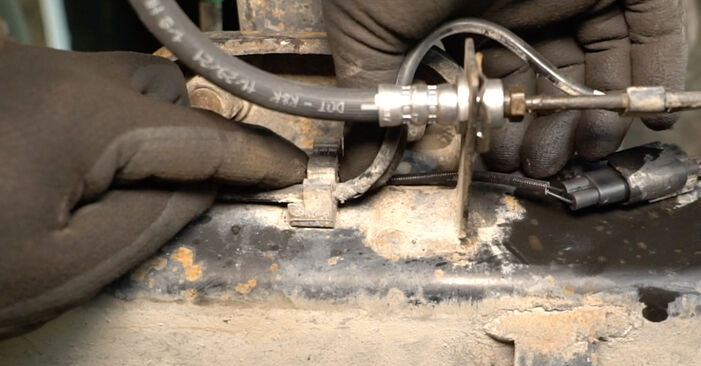

Separe el cable del sensor de desgaste de las pastillas de freno. Utilice unos alicates de punta larga.

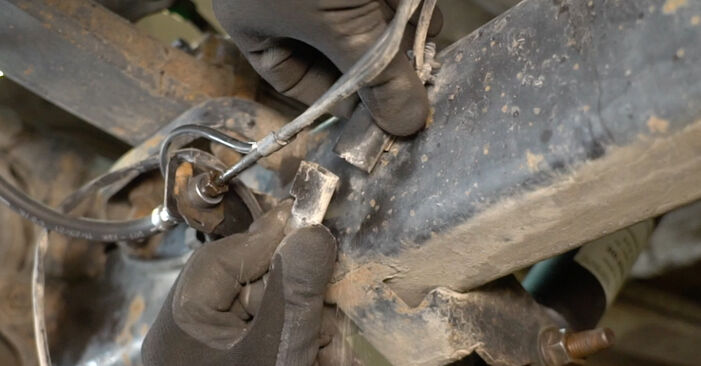

Paso 15

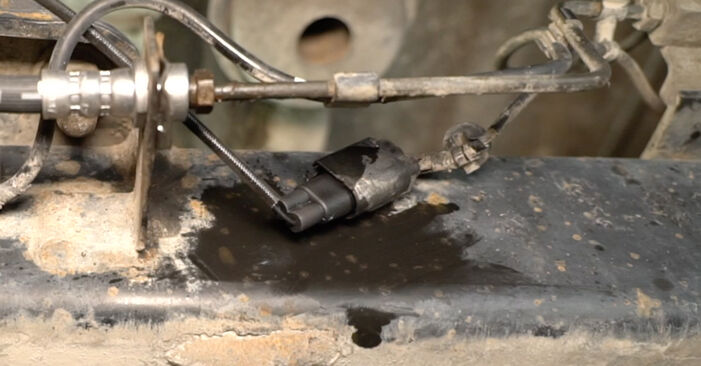

Separe el conector del sensor de desgaste de las pastillas de freno.
Paso 16

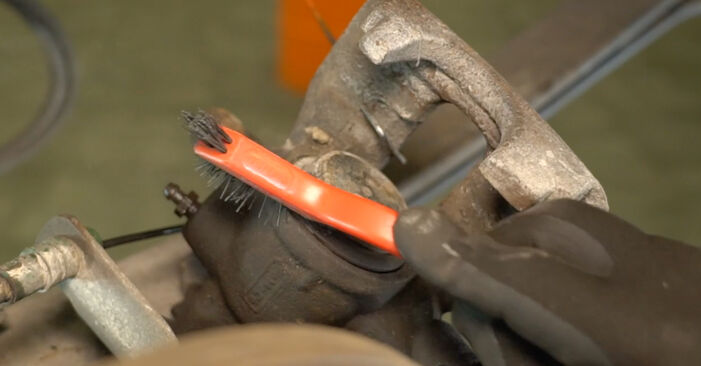

Limpie el pistón de la pinza de freno. Utilice un cepillo de nailon. Utilice un limpiador de frenos.
Paso 17

Retraiga el pistón de la pinza de freno. Utilice una herramienta de reposición de pistones de pinzas de freno.
Paso 18

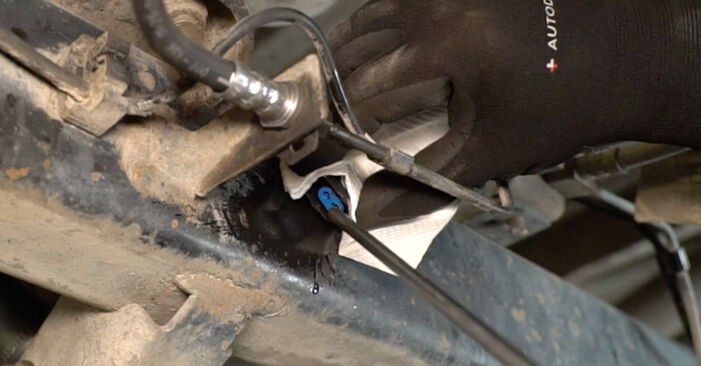

Trate el conector del sensor de desgaste de las pastillas de freno. Utilice un spray para contactos eléctricos.
Paso 19

Una el conector del sensor de desgaste de las pastillas de freno.
Paso 20

Fije de forma segura el cable del sensor de desgaste de las pastillas de freno.

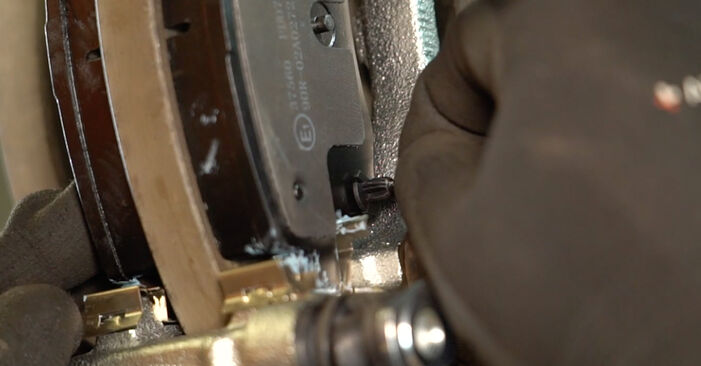

Paso 21

Una el nuevo sensor de desgaste a la pastilla interior.
Paso 22

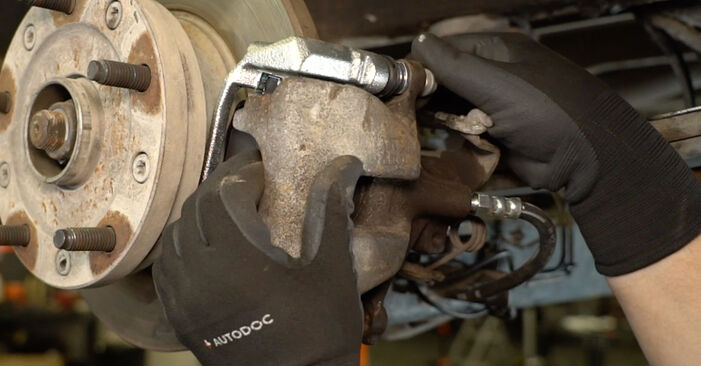

Instale la pinza de freno.

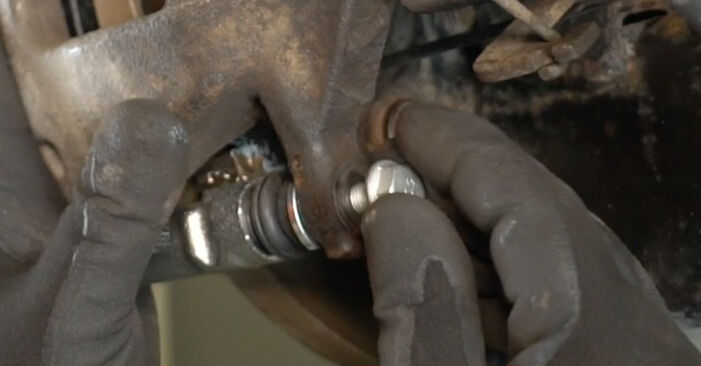

Paso 23

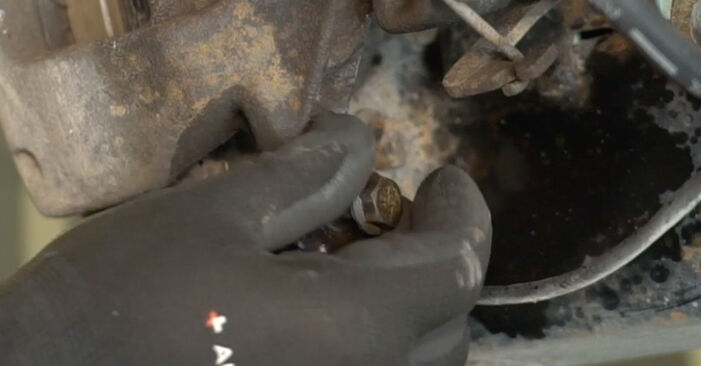

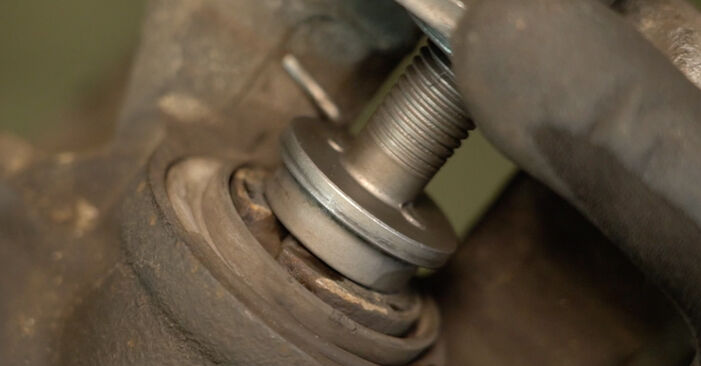

Instale los pernos de sujeción.
Paso 24

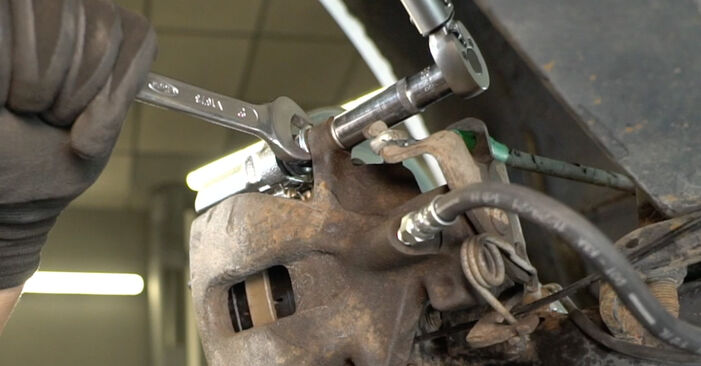

Apriete las sujeciones de la pinza de freno. Utilice una llave combinada de 18 mm. Utilice una llave de vaso de 13 mm. Utilice una llave dinamométrica. Par de apriete: 31 N·m.

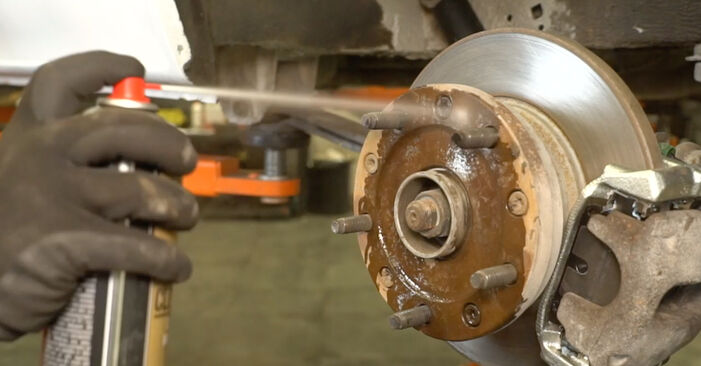

Paso 25

Limpie el asiento de montaje de la llanta. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.

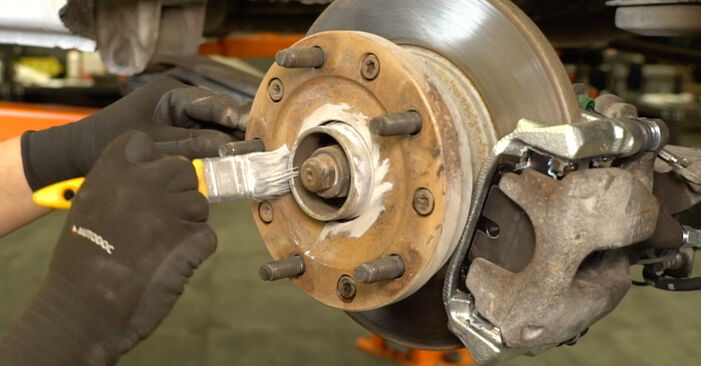

Paso 26

Trate la superficie en la que el cubo de rueda entra en contacto con la llanta. Utilice grasa cerámica.
Paso 27

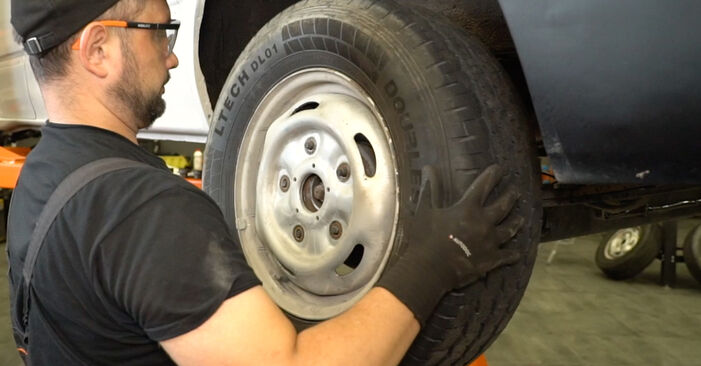

Instale la rueda.

Sustitución: sensor de desgaste de pastillas de frenos - Ford Transit Mk7 furgón. Los profesionales recomiendan:
Para evitar lesiones, sostenga la rueda al enroscar las tuercas de sujeción.

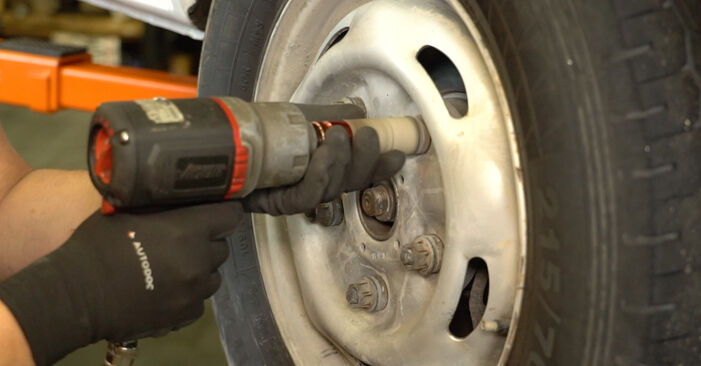

Paso 28

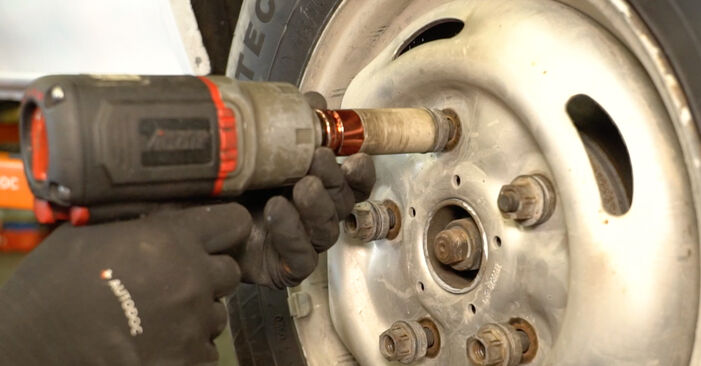

Enrosque las tuercas de la rueda. Utilice un vaso de impacto para ruedas de 21 mm. Utilice una llave de carraca.
Paso 29

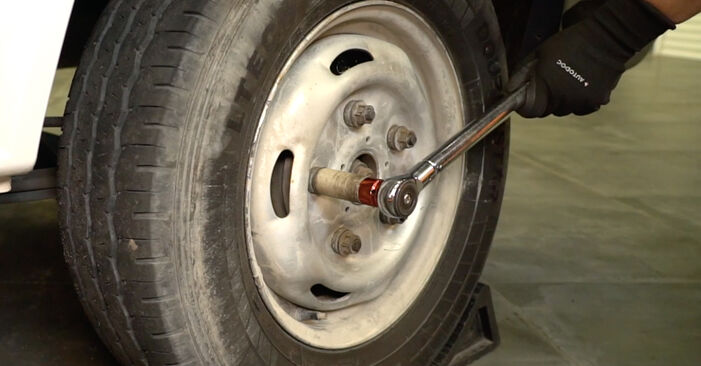

Baje el coche y apriete las tuercas de la rueda siguiendo un orden entrecruzado. Utilice un vaso de impacto para ruedas de 21 mm. Utilice una llave dinamométrica. Par de apriete: 200 N·m.
Paso 30

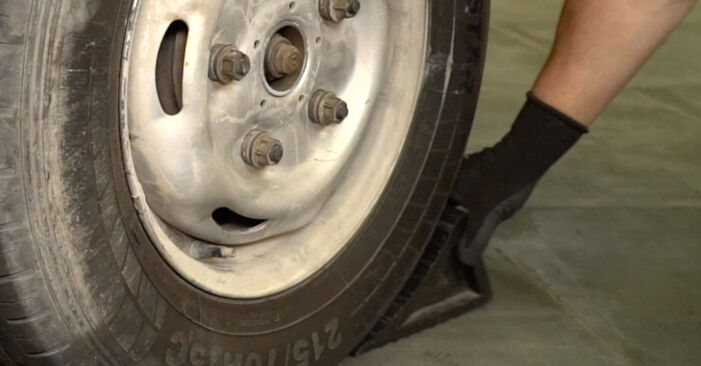

Retire el gato, los caballetes para gato y los calzos para ruedas.
Paso 31

Sin arrancar el motor, pise el pedal de freno varias veces hasta que llegue a notar una resistencia importante.
Paso 32

Compruebe el nivel del líquido de frenos en el depósito y rellénelo de ser necesario.
Paso 33

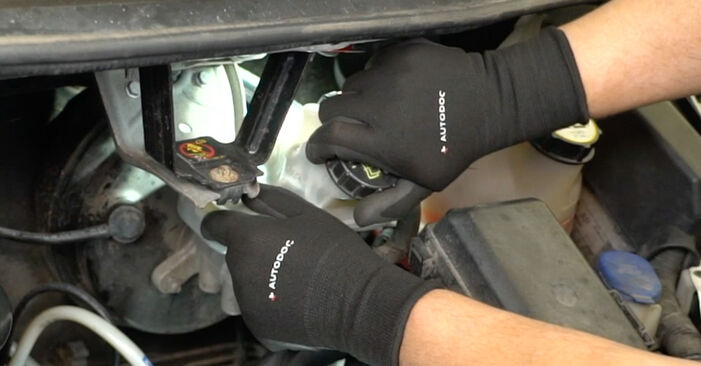

Apriete el tapón del depósito del líquido de frenos.
Paso 34

Cierre el capó.
