Cómo cambiar: discos de freno de la parte delantera - Ford Transit Mk7 furgón | Guía de sustitución

descargas: 0

Vistas: 1

Intervalo de sustitución recomendado para la categoría de pieza Disco de freno : 50000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgoneta (V347, V348, FA) 2.2 TDCi … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo sustituir: discos y pastillas de freno, parte delantera, FORD TRANSIT MK7 [TUTORIAL DE AUTODOC]

Cómo cambiar: discos de freno de la parte delantera - Ford Transit Mk7 furgón | Guía de sustitución

Todas las piezas que usted necesita sustituir – Discos de Freno para Transit Mk6 Furgoneta (V347, V348, FA) y otros modelos FORD

Productos alternativos

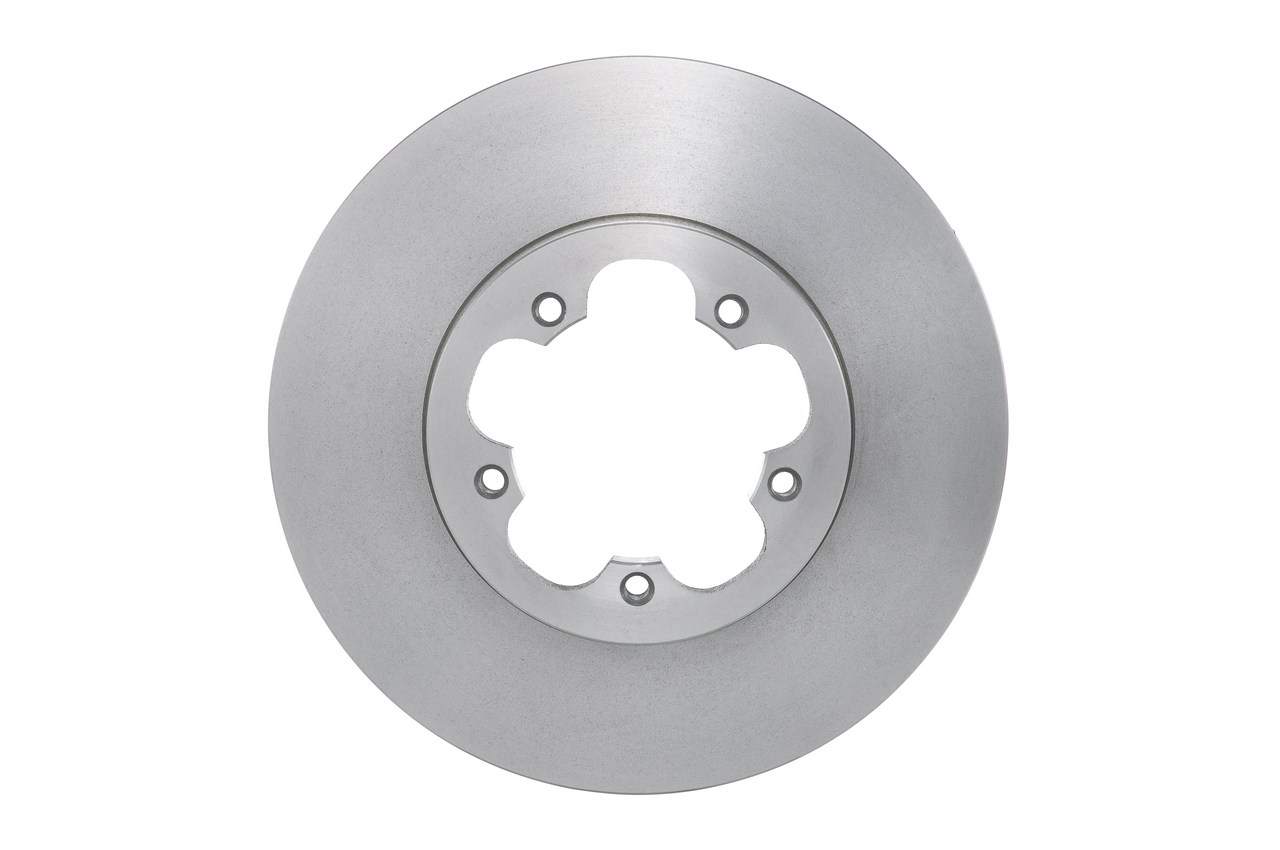

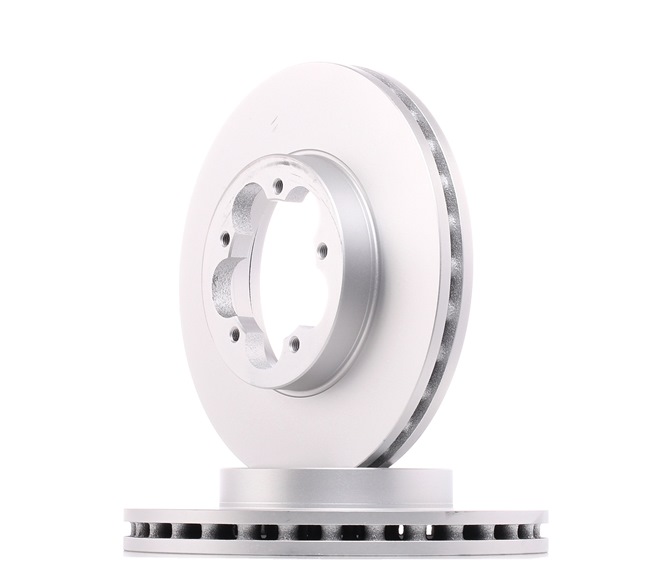

Disco de freno

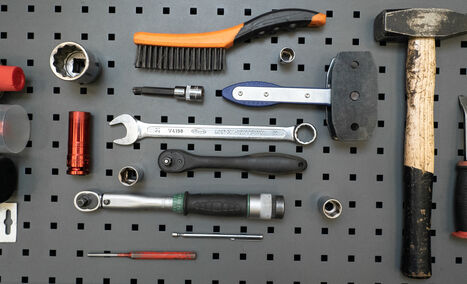

Sustitución: discos de freno - Ford Transit Mk7 furgón. Herramientas que podría necesitar:

                      Cepillo de alambre

                      Cepillo de nailon

                      Spray WD-40

                      Spray limpiador multiusos

                      Limpiador de frenos

                      Pasta antichirridos

                      Grasa cerámica

                      Llave dinamométrica

                      Llave combinada de 21 mm

                      Llave de vaso de 13 mm

                      Llave de vaso de 15 mm

                      Llave de vaso de 18 mm

                      Llave de vaso de 36 mm

                      Punta Torx T50

                      Vaso de impacto para ruedas de 21 mm

                      Llave de carraca o herramienta eléctrica para la extracción/instalación de elementos de sujeción roscados

                      Llave giramachos con mango en T

                      Palanca de montaje

                      Alicates de punta larga

                      Herramienta de recogida magnética telescópica

                      Punzón para pasadores

                      Martillo

                      Gato para transmisión o un segundo gato para vehículos

                      Herramienta de reposición de pistones de pinza de freno

                      Elevador de coches o gato con caballetes para gatos y calzos para ruedas

Comprar herramientas

Sustitución: discos de freno - Ford Transit Mk7 furgón. AUTODOC recomienda:

Sustituya los discos y las pastillas de freno en juegos para cada eje, independientemente de su estado. Esto garantizará un frenado uniforme.
El procedimiento de sustitución de los discos y pastillas de freno es idéntico para ambos lados del mismo eje.
Todos los trabajos deberían ser efectuados con el encendido desconectado.

Sustitución: discos de freno - Ford Transit Mk7 furgón. Realice los siguientes pasos:

Paso 1

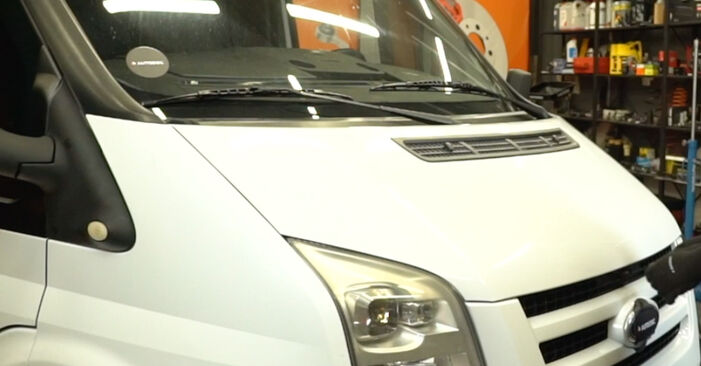

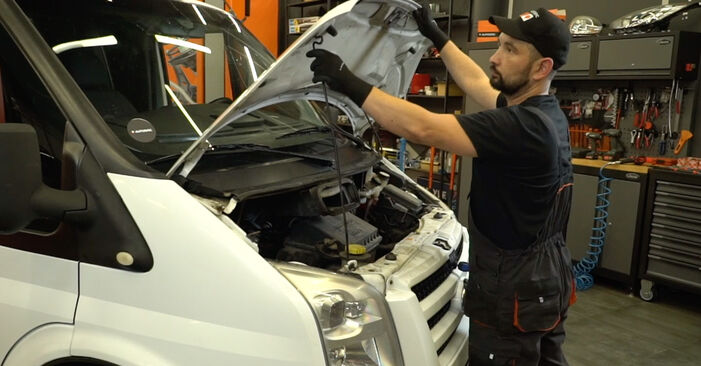

Abra el capó.
Paso 2

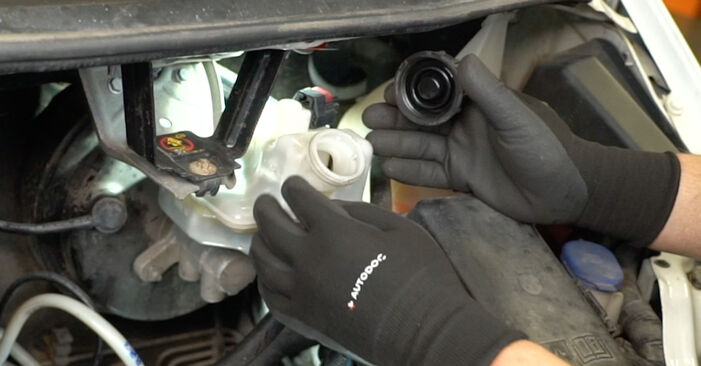

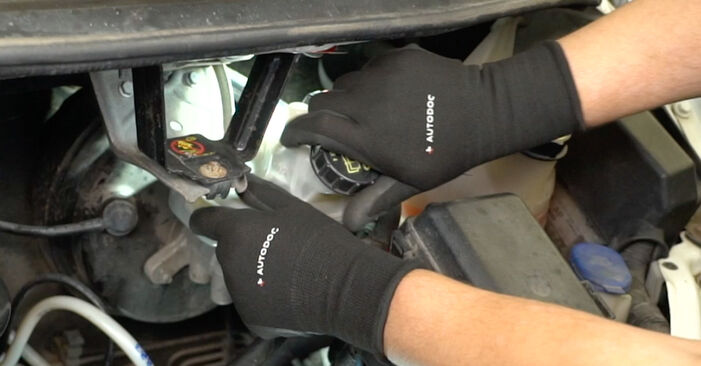

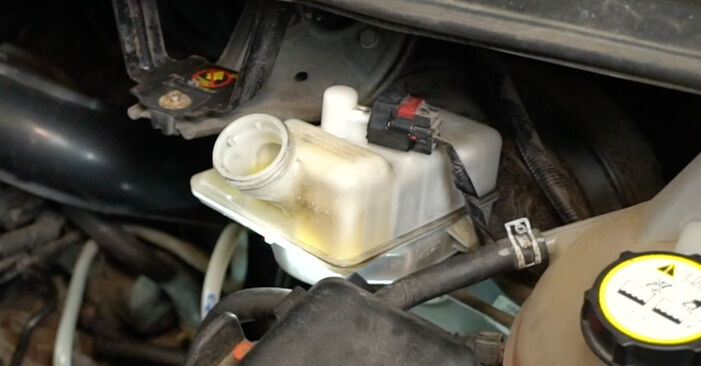

Afloje el tapón del depósito del líquido de frenos.
Paso 3

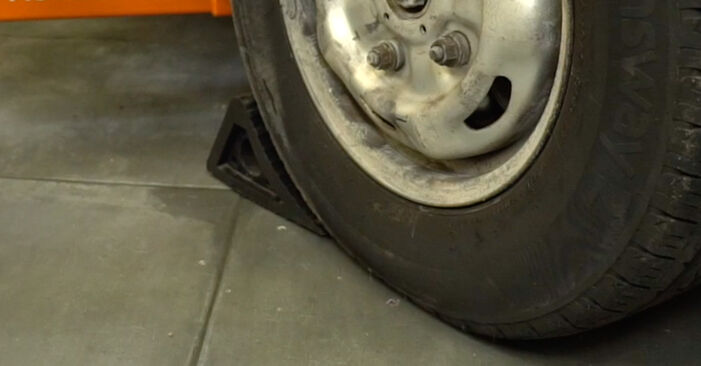

Asegure las ruedas mediante calzos.
Paso 4

Retire la tapa central de la rueda.

Paso 5

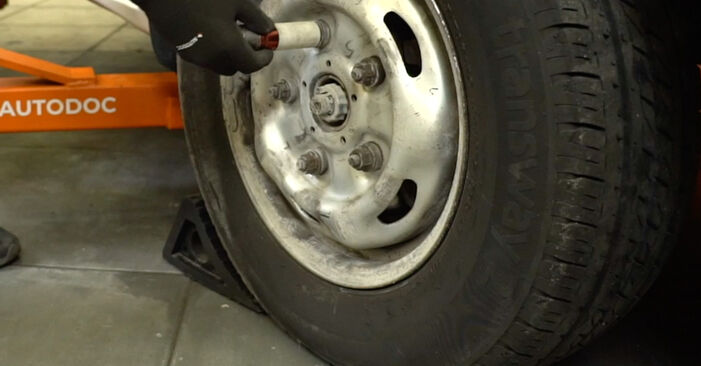

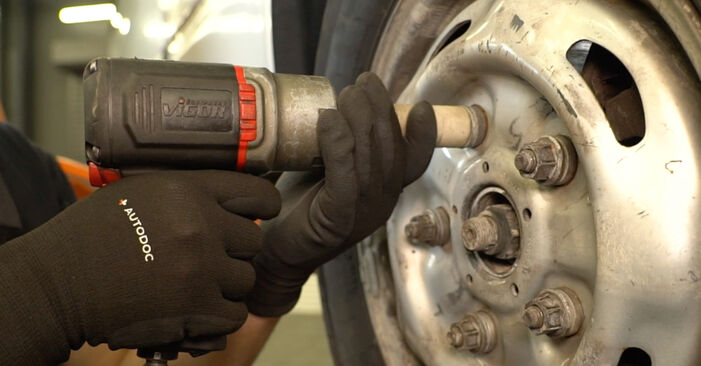

Afloje las tuercas de la rueda. Utilice un vaso de impacto para ruedas de 21 mm. Utilice una llave giramachos con mango en T.
Paso 6

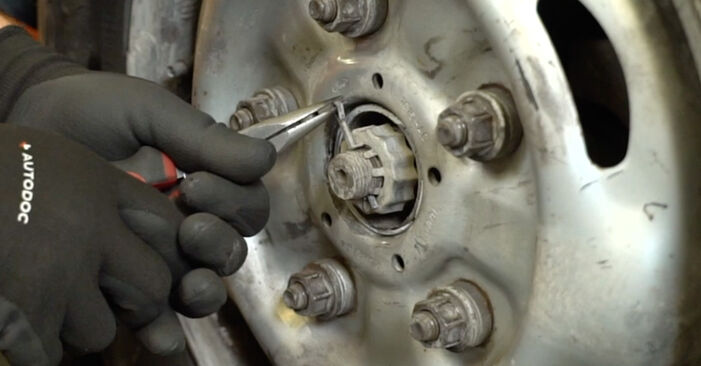

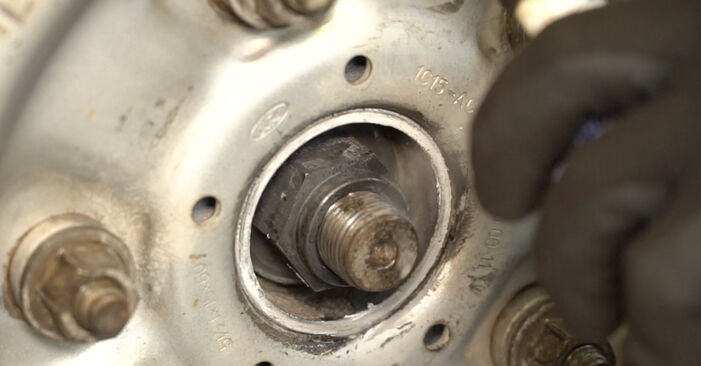

Retire el pasador de chaveta que asegura el elemento de sujeción del eje. Utilice una palanca de montaje. Utilice unos alicates de punta larga.
Paso 7

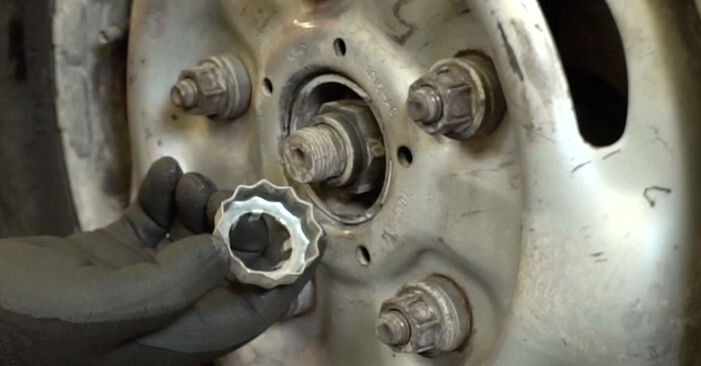

Retire la tuerca almenada de la tuerca del eje.
Paso 8

Limpie la tuerca del eje. Utilice un cepillo de alambre. Utilice el spray WD-40.
Paso 9

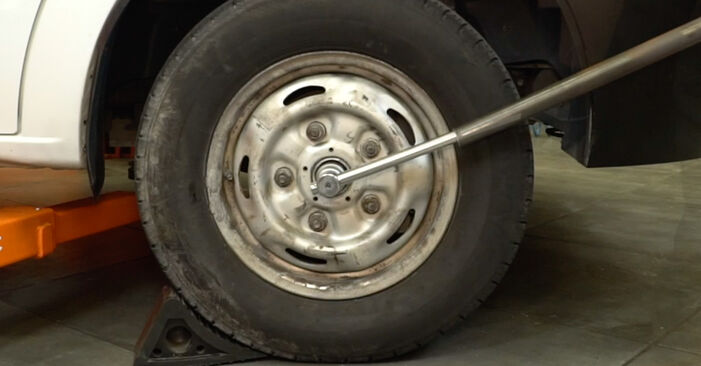

Afloje la tuerca del eje. Utilice una llave de vaso de 36 mm. Utilice una llave giramachos con mango en T.

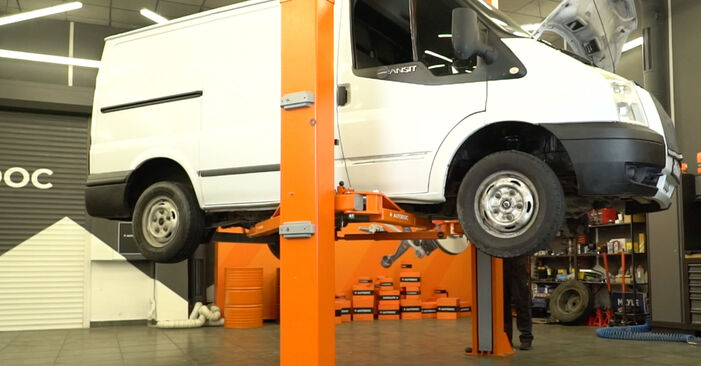

Paso 10

Levante el vehículo.

Sustitución: discos de freno - Ford Transit Mk7 furgón. Consejo de AUTODOC:
Si está utilizando un gato, asegúrese de que el coche se encuentra aparcado sobre una superficie dura y plana.No olvide asegurar el coche adicionalmente por medio de caballetes para gato.
Paso 11

Desenrosque las tuercas de la rueda.

¡Precaución!
Para evitar lesiones, sostenga la rueda al desenroscar las tuercas.

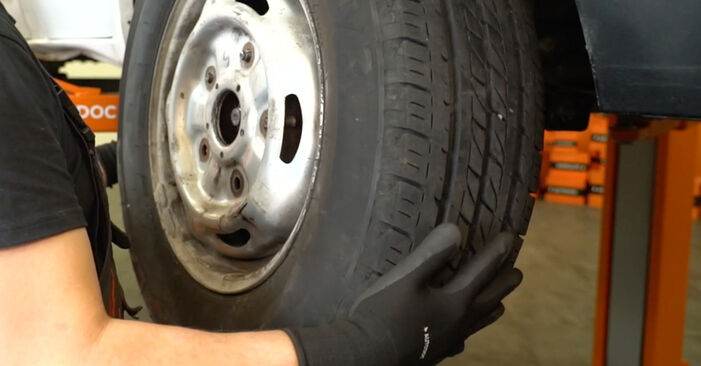

Paso 12

Retire la rueda.
Paso 13

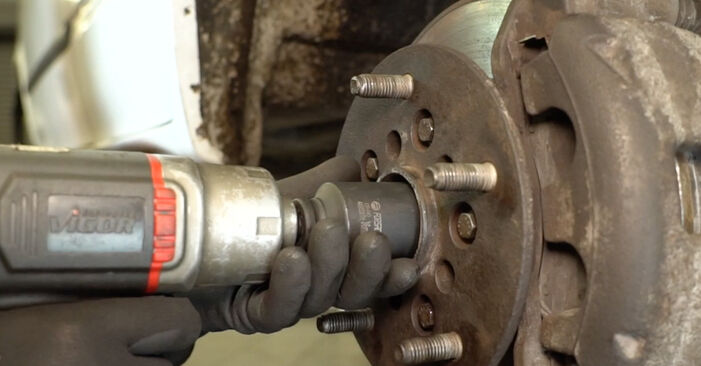

Desenrosque la tuerca del eje. Utilice una llave de vaso de 36 mm. Utilice una llave de carraca.

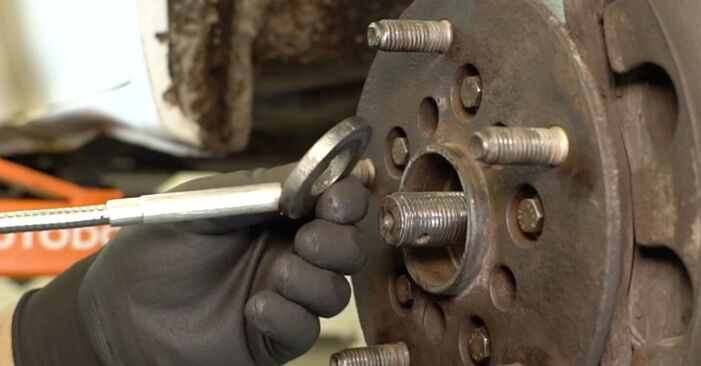

Paso 14

Retire la arandela del eje. Utilice una herramienta de recogida magnética telescópica.
Paso 15

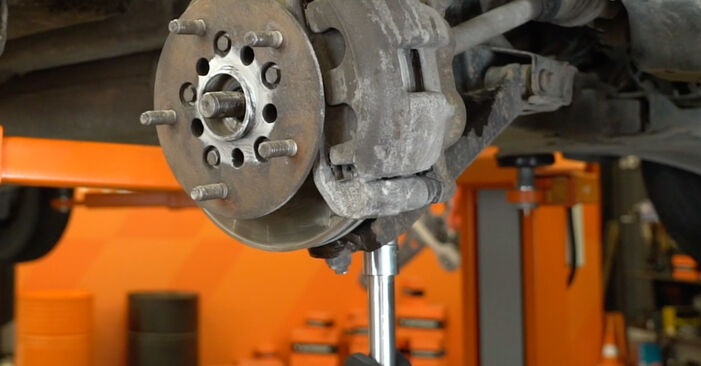

Levante con el gato el brazo de suspensión. Utilice un gato para transmisión o un gato para vehículos adicional.

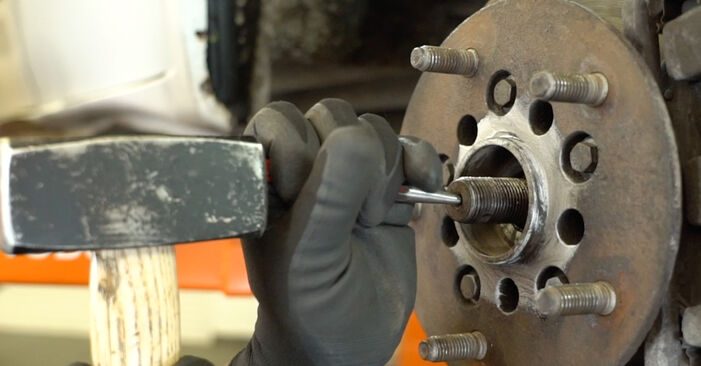

Paso 16

Separe el palier de la mangueta de dirección. Utilice un punzón para pasadores. Utilice un martillo.
Paso 17

Retire el soporte de debajo del brazo de suspensión.

Sustitución: discos de freno - Ford Transit Mk7 furgón. Los expertos de AUTODOC recomiendan:
Asegúrese de que el palier no está colgando.
Paso 18

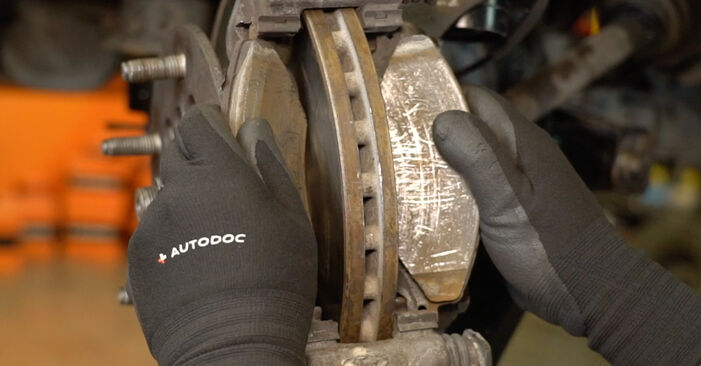

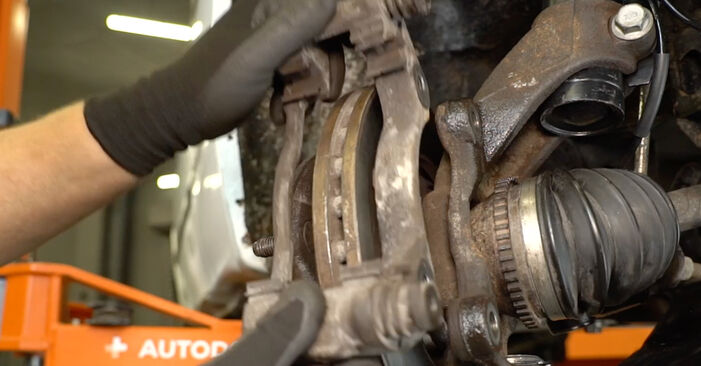

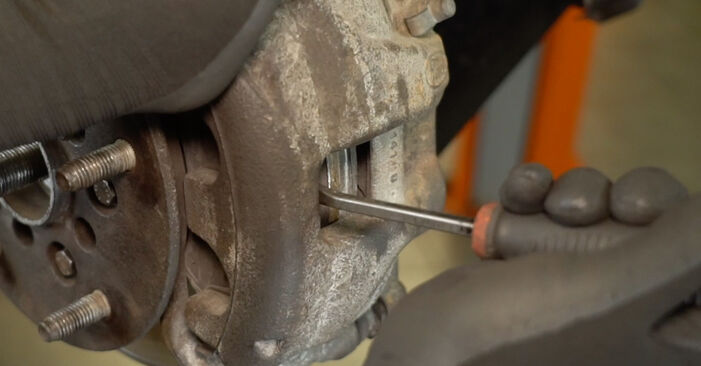

Separe las pastillas de freno. Utilice una palanca de montaje.

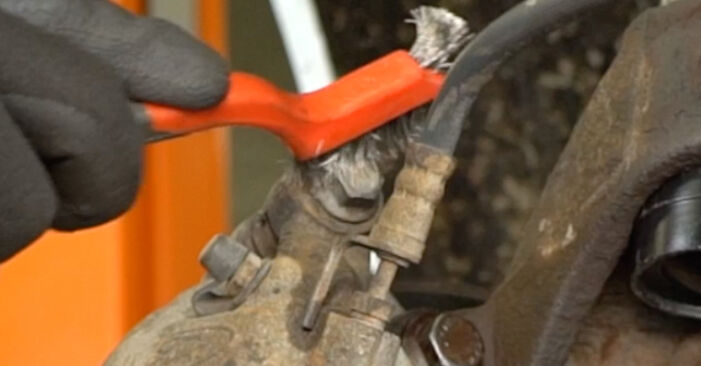

Paso 19

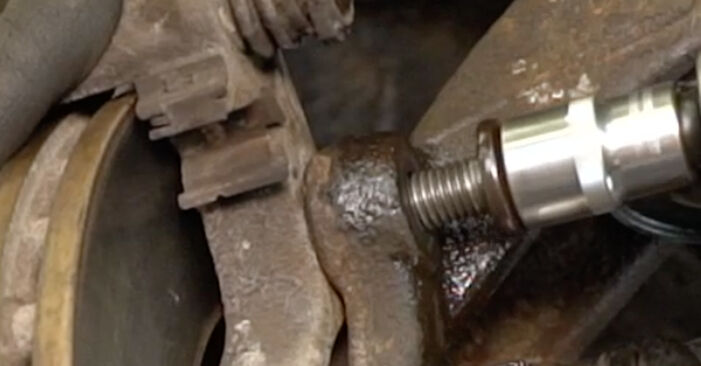

Limpie las sujeciones de la pinza de freno. Utilice un cepillo de alambre. Utilice el spray WD-40.

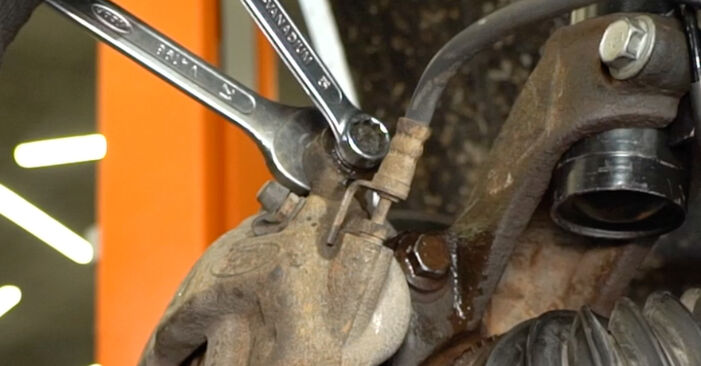

Paso 20

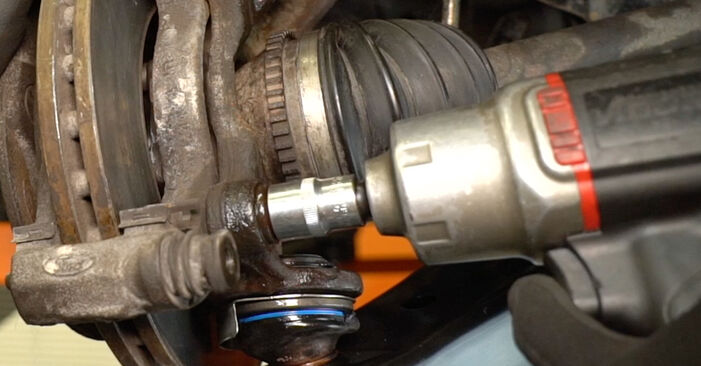

Desenrosque las sujeciones de la pinza de freno. Utilice una llave combinada de 21 mm. Utilice una llave de vaso de 15 mm. Utilice una llave de carraca.
Paso 21

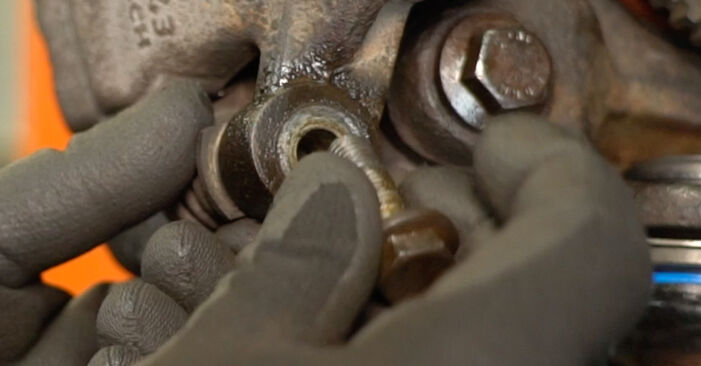

Retire los pernos de sujeción.
Paso 22

Retire la pinza de freno.

Los expertos de AUTODOC recomiendan:
Ate la pinza a la suspensión o a la carrocería mediante un alambre sin desconectarla del latiguillo de freno para así evitar que el conducto de freno se abra.Asegúrese de que la pinza de freno no está colgando del latiguillo de freno.No pise el pedal de freno después de haber retirado la pinza. Esto podría provocar que el pistón se desprenda del orificio de la pinza, con la consiguiente fuga del líquido de frenos y la entrada de aire en el sistema.
Paso 23

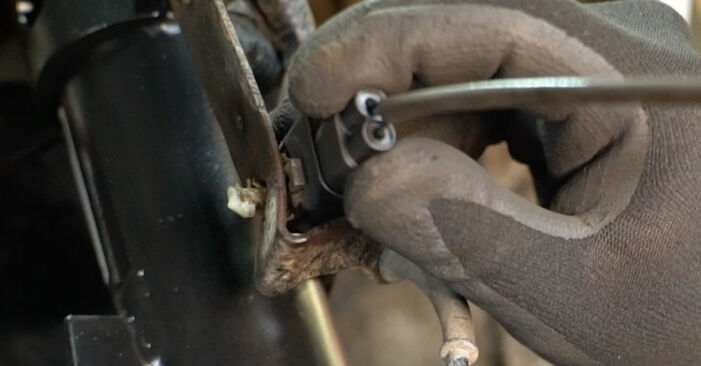

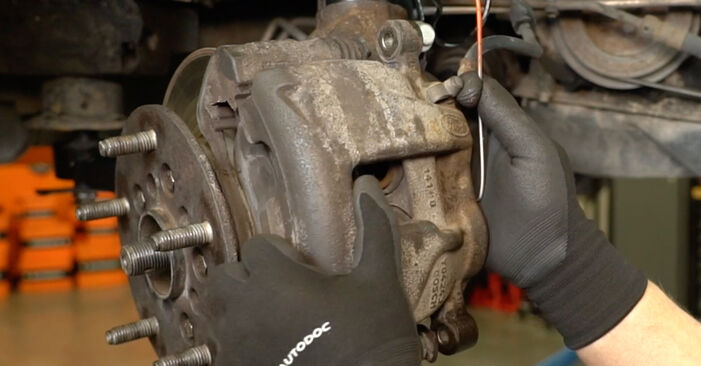

Desconecte el sensor de desgaste de las pastillas de freno. Utilice unos alicates de punta larga.

Paso 24

Separe el conector del sensor de desgaste de las pastillas de freno.

Paso 25

Retire las pastillas de freno.
Paso 26

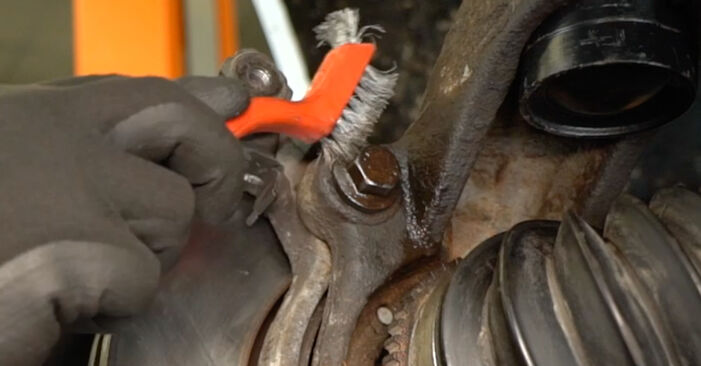

Limpie las sujeciones del soporte de la pinza de freno. Utilice un cepillo de alambre. Utilice el spray WD-40.
Paso 27

Desenrosque las sujeciones del soporte de la pinza de freno. Utilice una llave de vaso de 18 mm. Utilice una llave giramachos con mango en T.
Paso 28

Retire los pernos de sujeción.
Paso 29

Retire el soporte de la pinza de freno.

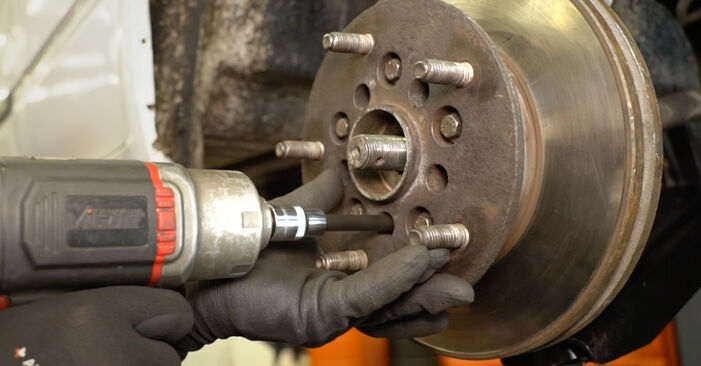

Paso 30

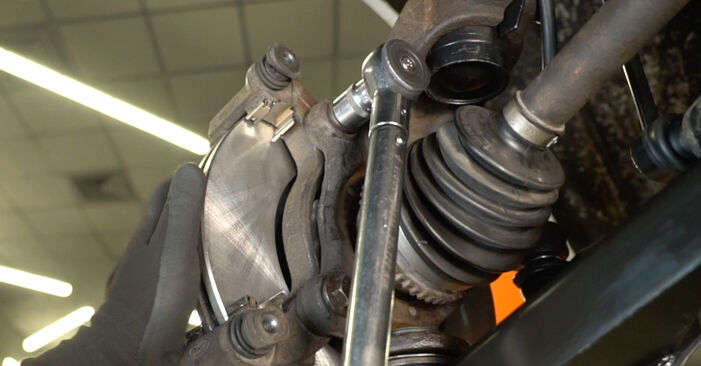

Desenrosque las sujeciones del rodamiento de rueda. Utilice una punta Torx T50. Utilice una llave de carraca.

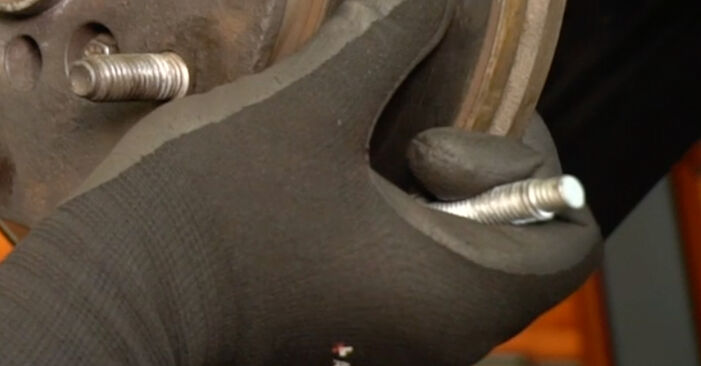

Paso 31

Retire los pernos de sujeción.
Paso 32

Retire el cubo de rueda junto con el disco de freno.

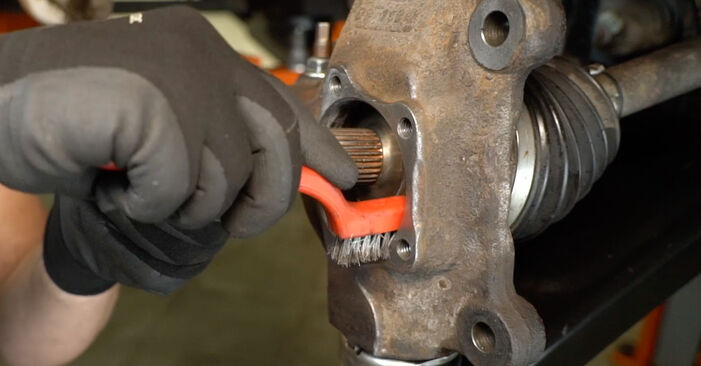

Paso 33

Limpie el asiento de montaje del rodamiento de rueda. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.

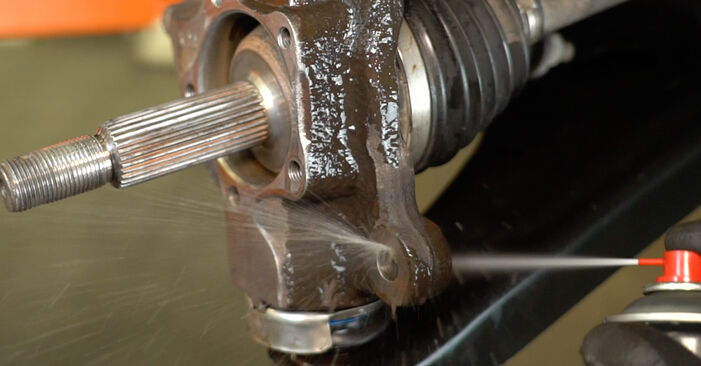

Paso 34

Limpie el asiento de montaje del soporte de la pinza de freno. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.

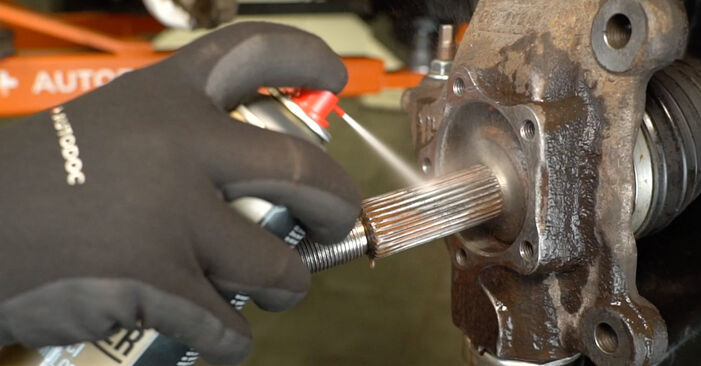

Paso 35

Limpie las estrías de la junta homocinética. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.
Paso 36

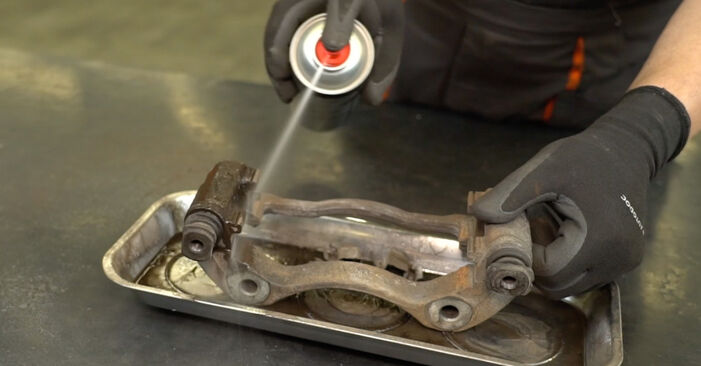

Limpie el soporte de la pinza de freno y compruebe su estado. Utilice un cepillo de alambre. Utilice un limpiador de frenos.

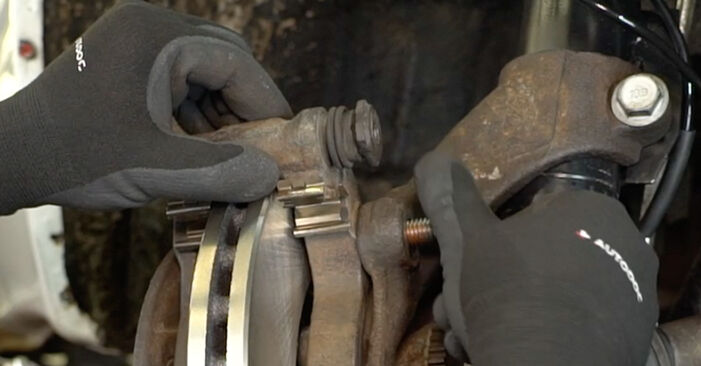

Paso 37

Instale los nuevos clips antirruido de las pastillas de freno.

Sustitución: discos de freno - Ford Transit Mk7 furgón. Los profesionales recomiendan:
Compruebe los pasadores guía y los fuelles de la pinza de freno. Límpielos. Sustitúyalos si fuera necesario.
Paso 38

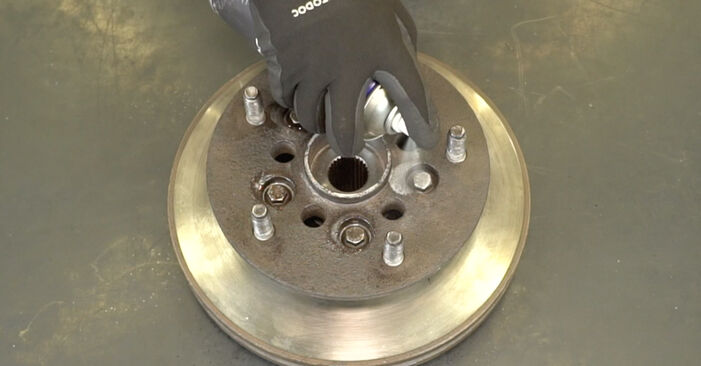

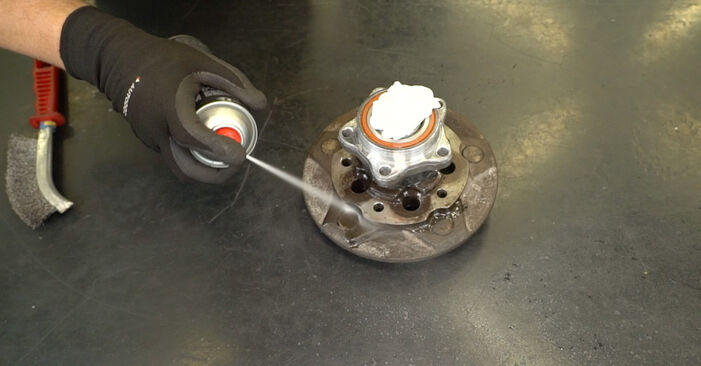

Limpie las sujeciones del disco de freno. Utilice un cepillo de alambre. Utilice el spray WD-40.

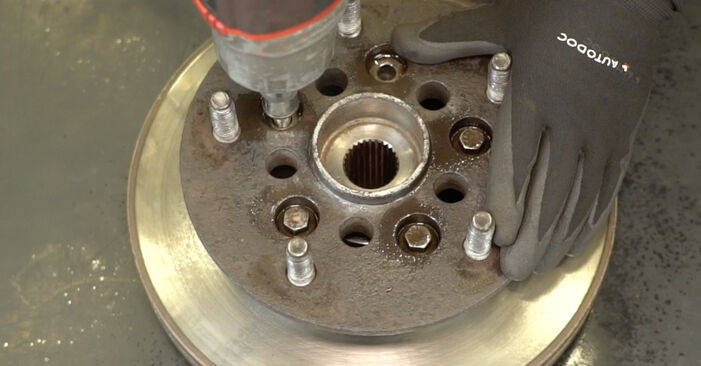

Paso 39

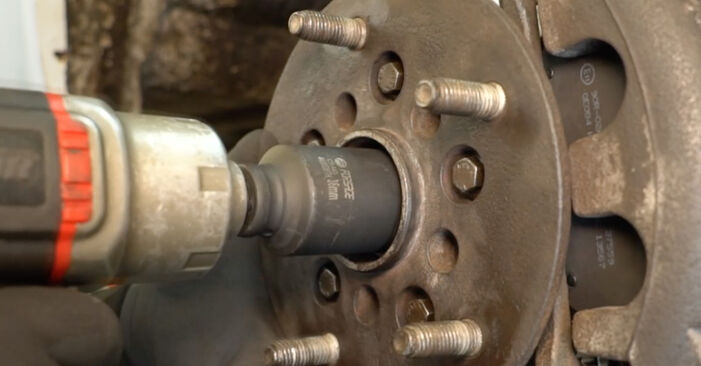

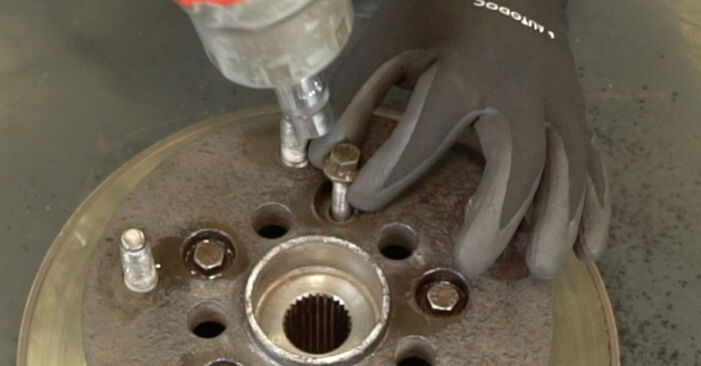

Desenrosque las sujeciones del disco de freno. Utilice una llave de vaso de 13 mm. Utilice una llave de carraca.
Paso 40

Retire los pernos de sujeción.

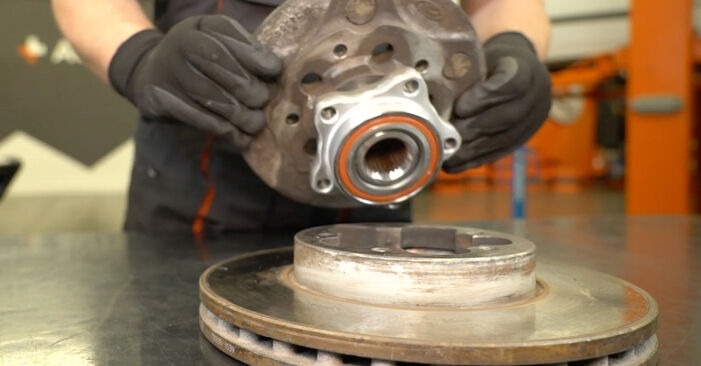

Paso 41

Separe el disco de freno del cubo de rueda.
Paso 42

Limpie la superficie del disco de freno que está en contacto con la llanta. Utilice un cepillo de alambre.

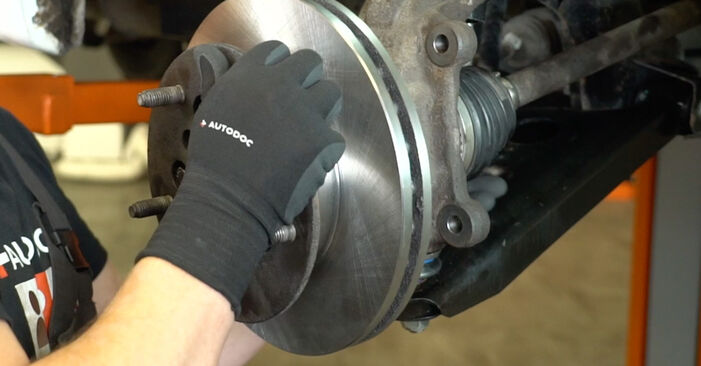

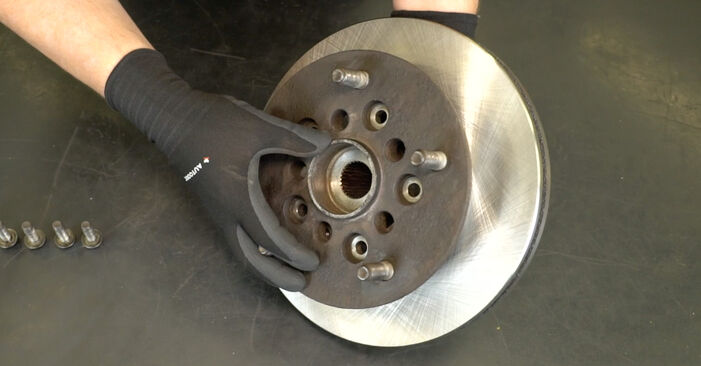

Paso 43

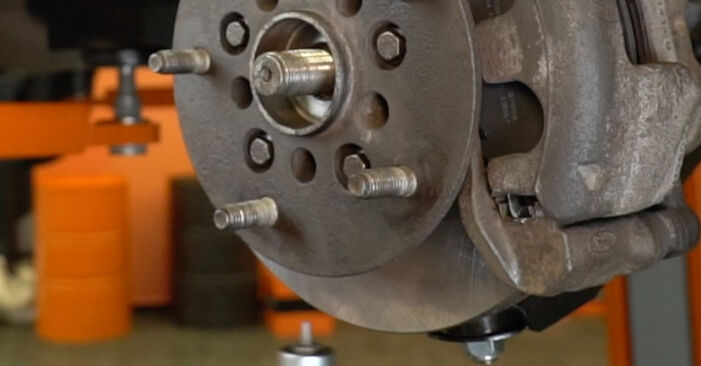

Instale un disco de freno nuevo en el cubo de rueda.

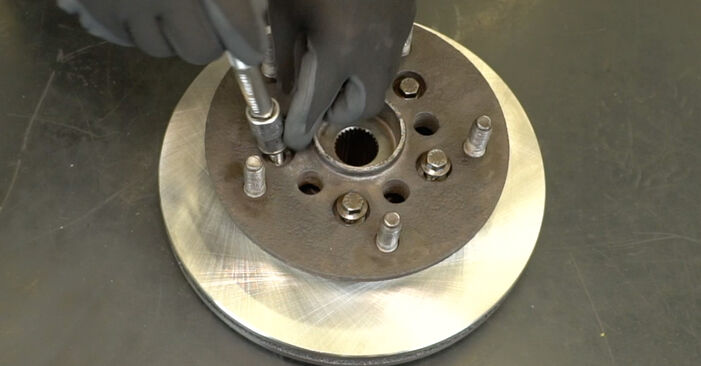

Paso 44

Instale los pernos de sujeción.

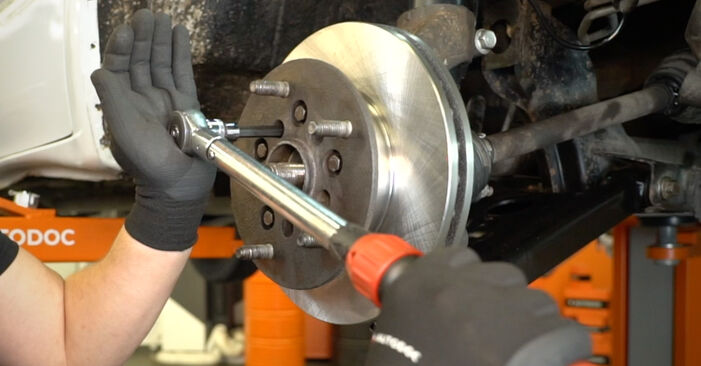

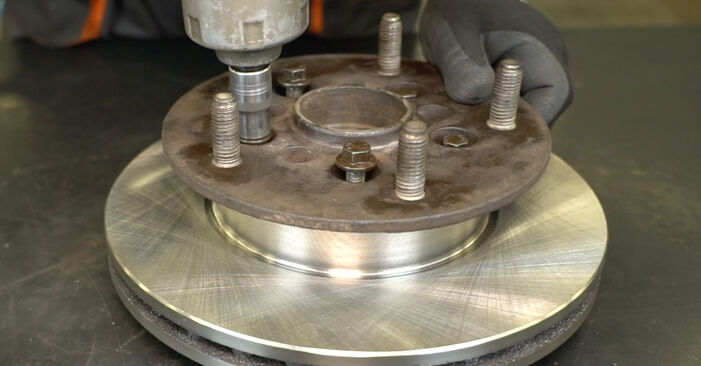

Paso 45

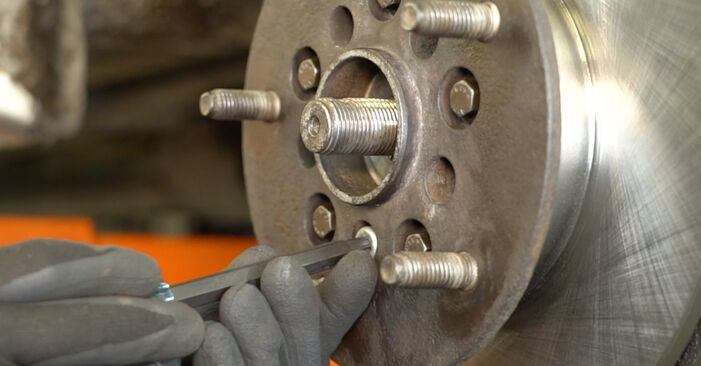

Atornille las sujeciones del disco de freno. Utilice una llave de vaso de 13 mm. Utilice una llave de carraca.

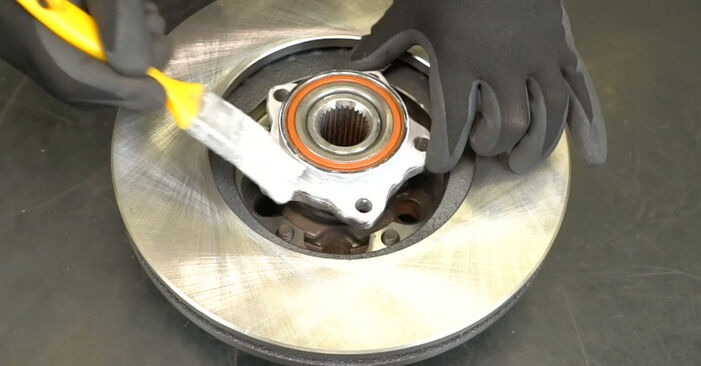

Paso 46

Trate la superficie de montaje en el rodamiento de rueda. Utilice grasa cerámica.
Paso 47

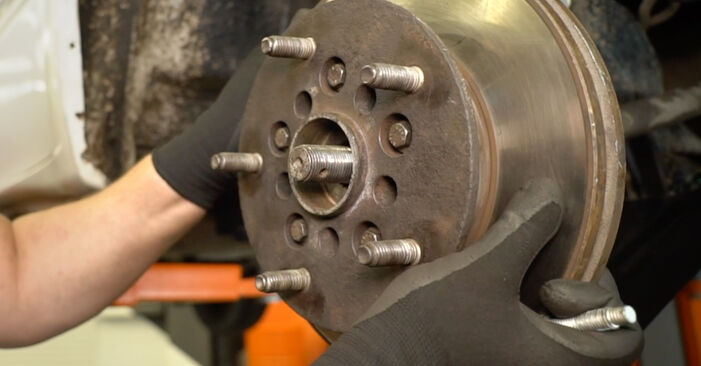

Instale el cubo de rueda junto con el disco de freno.
Paso 48

Instale los pernos de sujeción.
Paso 49

Apriete los pernos de sujeción del rodamiento de rueda. Utilice una punta Torx T50. Utilice una llave dinamométrica. Par de apriete: 53 N·m.
Paso 50

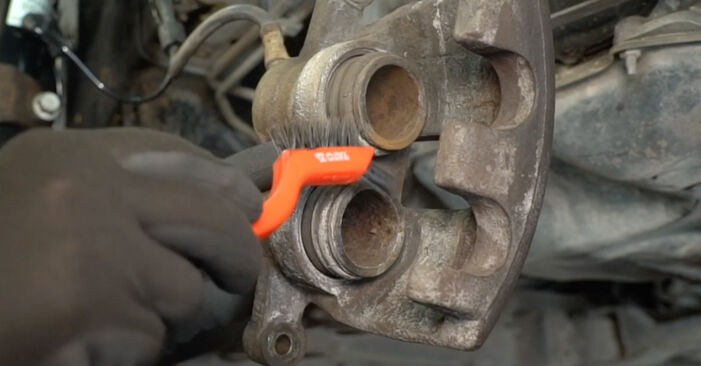

Limpie los pistones de la pinza de freno. Utilice un cepillo de nailon. Utilice un limpiador de frenos.

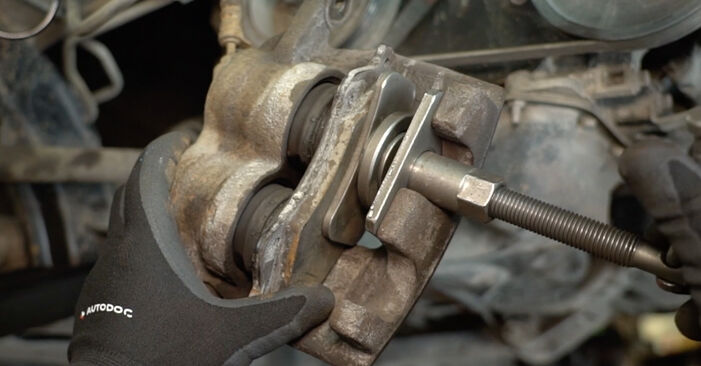

Paso 51

Retraiga los pistones de la pinza de freno. Utilice una herramienta de reposición de pistones de pinzas de freno.
Paso 52

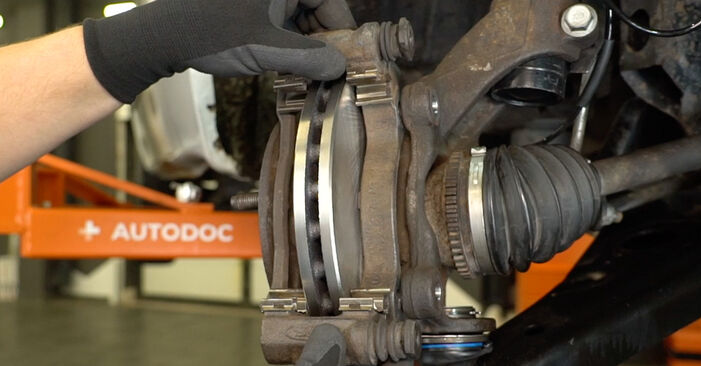

Instale el soporte de la pinza de freno.
Paso 53

Instale los pernos de sujeción.
Paso 54

Apriete las sujeciones del soporte de la pinza de freno. Utilice una llave de vaso de 18 mm. Utilice una llave dinamométrica. Par de apriete: 175 N·m.
Paso 55

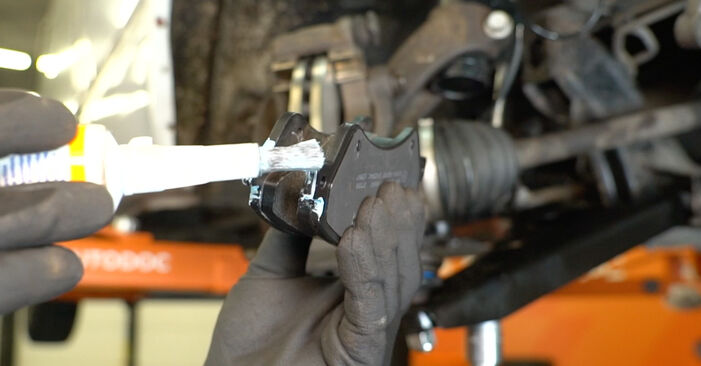

Trate las pastillas de freno en las zonas donde entran en contacto con el soporte de la pinza de freno. Utilice pasta antichirridos.

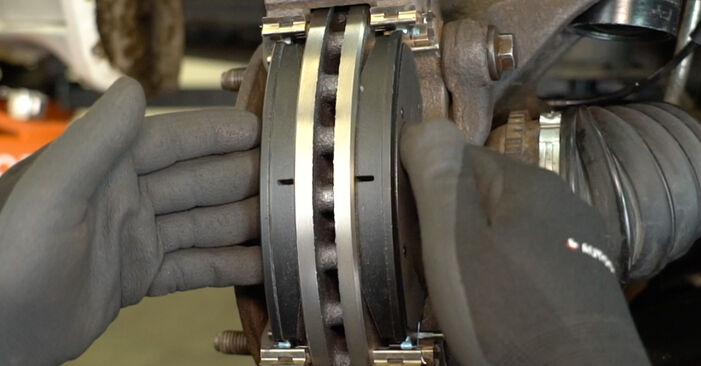

Paso 56

Instale las pastillas de freno.

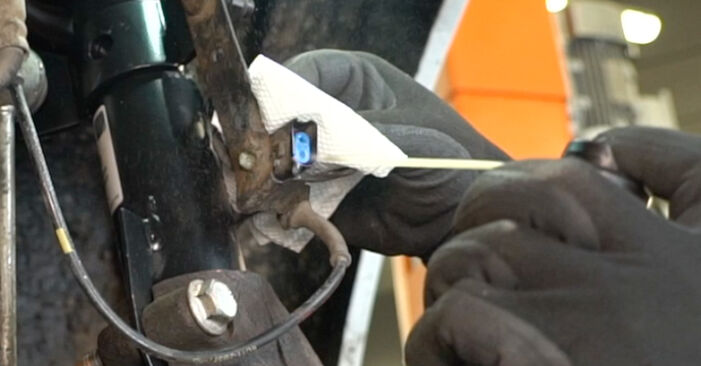

Paso 57

Trate el conector del sensor de desgaste de las pastillas de freno. Utilice un spray para contactos eléctricos.
Paso 58

Una el conector del sensor de desgaste de las pastillas de freno.
Paso 59

Una el sensor de desgaste a la pastilla interior.

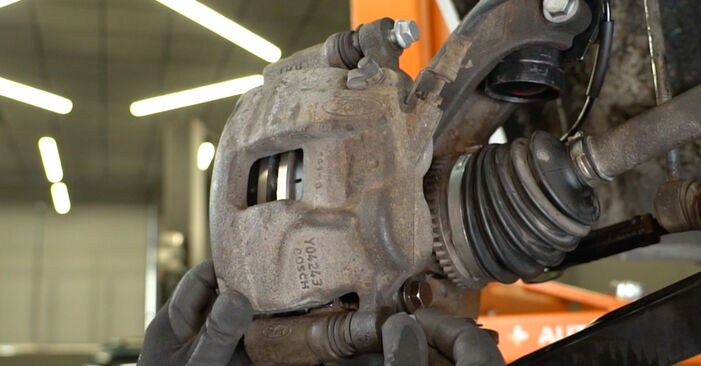

Paso 60

Instale la pinza de freno.
Paso 61

Instale los pernos de sujeción.
Paso 62

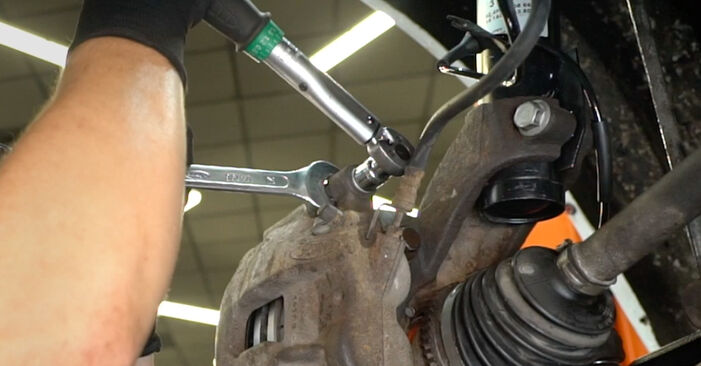

Apriete las sujeciones de la pinza de freno. Utilice una llave combinada de 21 mm. Utilice una llave de vaso de 15 mm. Utilice una llave dinamométrica. Par de apriete: 60 N·m.
Paso 63

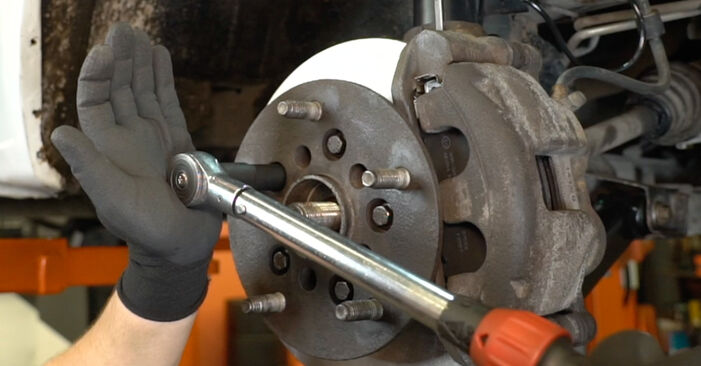

Apriete las sujeciones del disco de freno. Utilice una llave de vaso de 13 mm. Utilice una llave dinamométrica. Par de apriete: 80 N·m.
Paso 64

Retire el soporte de debajo del brazo de suspensión.

Sustitución: discos de freno - Ford Transit Mk7 furgón. AUTODOC recomienda:
Baje el gato para transmisión o para vehículos de forma suave, sin sacudidas, para así evitar causar daños en los ensamblajes y mecanismos del vehículo.Para proceder al reensamblaje, utilice un kit de tuerca de eje nuevo: una arandela, una tuerca, una tuerca almenada y un pasador de chaveta.
Paso 65

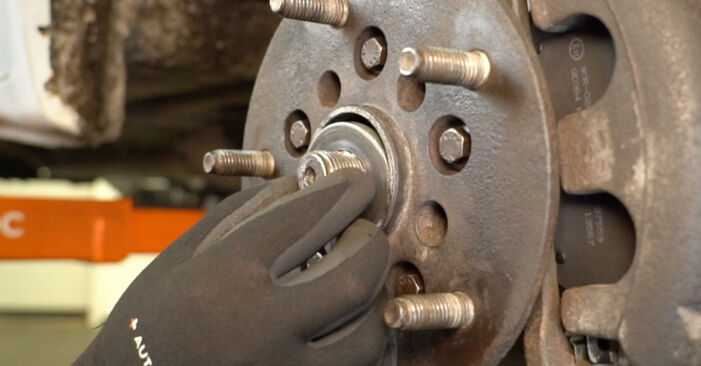

Instale la arandela del eje.
Paso 66

Enrosque la tuerca del eje. Utilice una llave de vaso de 36 mm. Utilice una llave de carraca.
Paso 67

Limpie el asiento de montaje de la llanta. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.

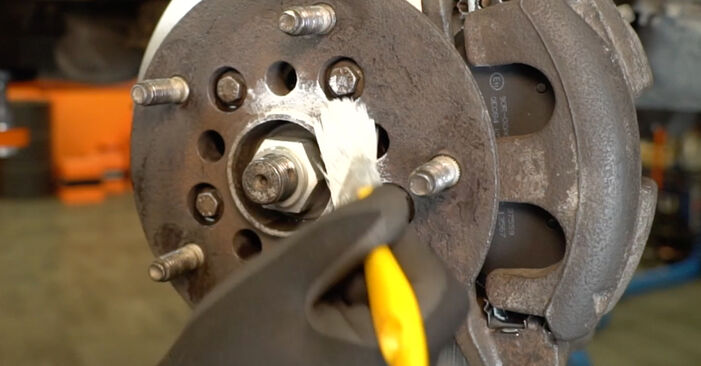

Paso 68

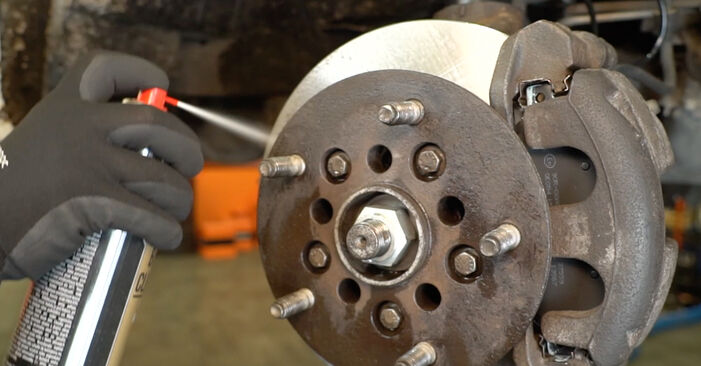

Trate la superficie en la que el cubo de rueda entra en contacto con la llanta. Utilice grasa cerámica.
Paso 69

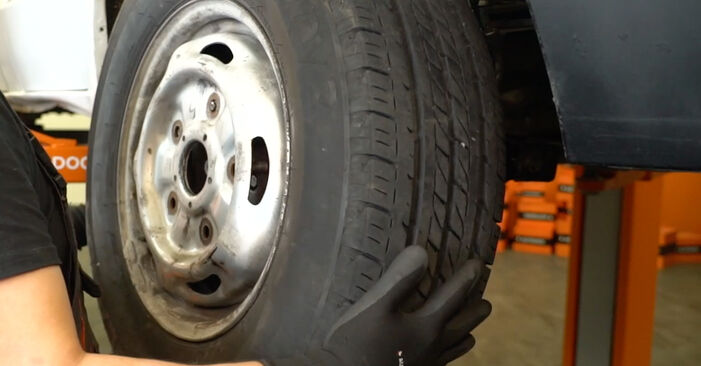

Instale la rueda.

¡Precaución!
Para evitar lesiones, sostenga la rueda al enroscar las tuercas de sujeción.
Paso 70

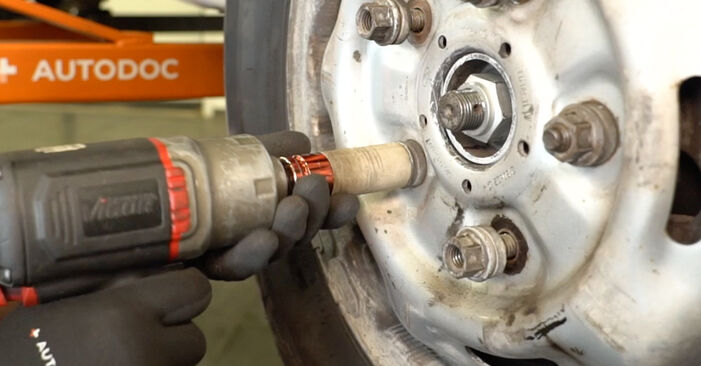

Enrosque las tuercas de la rueda. Utilice un vaso de impacto para ruedas de 21 mm. Utilice una llave de carraca.

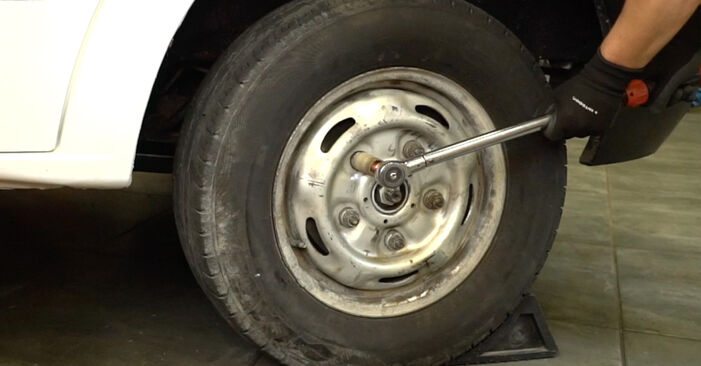

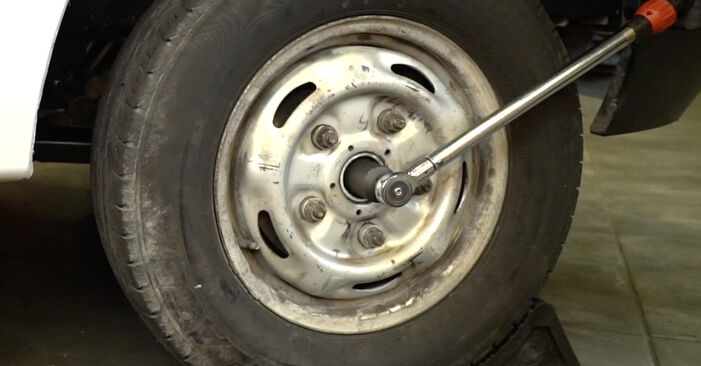

Paso 71

Baje el coche y apriete las tuercas de la rueda siguiendo un orden entrecruzado. Utilice un vaso de impacto para ruedas de 21 mm. Utilice una llave dinamométrica. Par de apriete: 200 N·m.
Paso 72

Apriete la tuerca del eje. Utilice una llave de vaso de 36 mm. Utilice una llave dinamométrica. Par de apriete: 320 N·m.
Paso 73

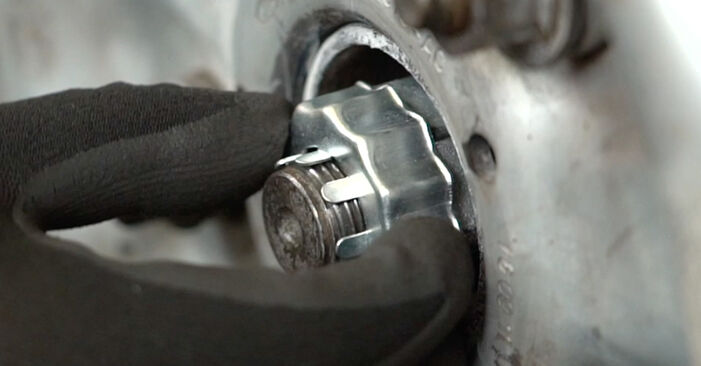

Instale la tuerca almenada en la tuerca del eje.

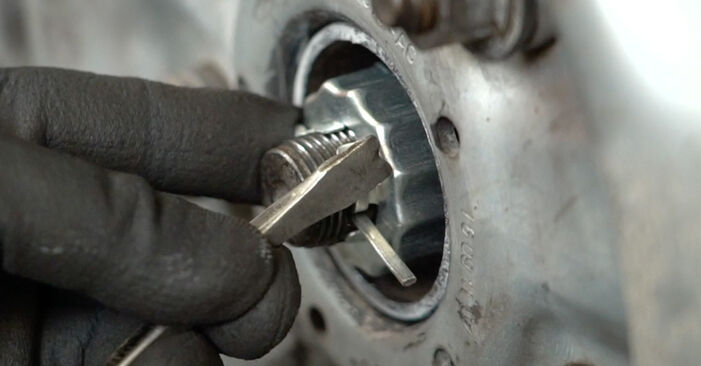

Paso 74

Instale el pasador de chaveta. Utilice una palanca de montaje.
Paso 75

Retire el gato, los caballetes para gato y los calzos para ruedas.

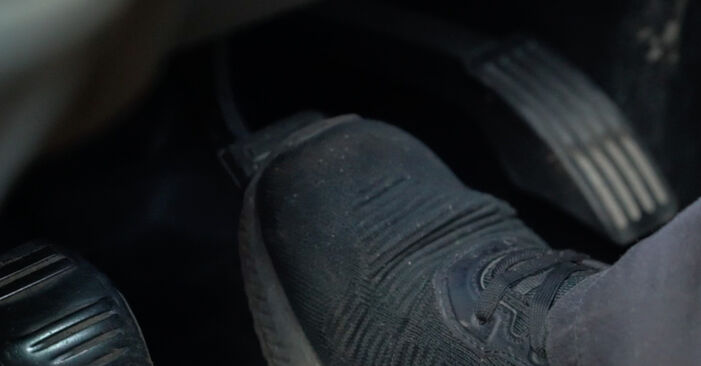

Paso 76

Sin arrancar el motor, pise el pedal de freno varias veces hasta que llegue a notar una resistencia importante.
Paso 77

Compruebe el nivel del líquido de frenos en el depósito y rellénelo de ser necesario.
Paso 78

Apriete el tapón del depósito del líquido de frenos.
Paso 79

Cierre el capó.
